差速器配套775Pro双速变速箱结构设计

这款双速传动装置的核心定位，是为搭载775Pro电机的小型移动平台差速传动系统提供适配的动力传输方案，目前在小型竞技机器人、教育类移动实训平台、小型轮式探测设备的轮边驱动场景中有着明确的应用需求。从实际使用场景来看，这类小型移动平台往往需要同时兼顾低速大扭矩爬坡越障、高速平稳行进两种工况，单速传动结构很难同时匹配两种工况的动力输出需求，这也是这款双速结构设计的核心出发点。

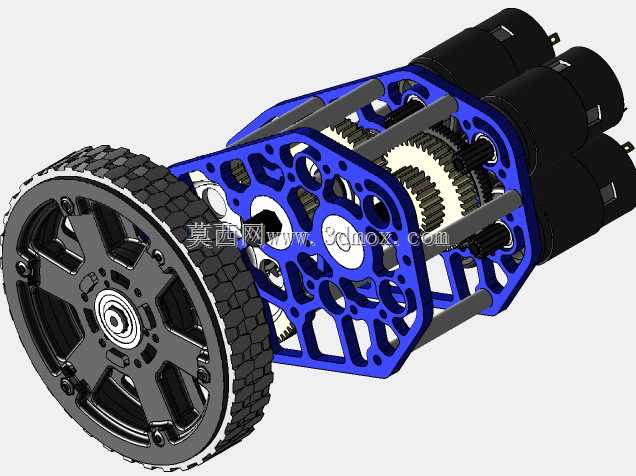

设计过程中首先围绕775Pro电机的输出特性做参数匹配，箱体采用双侧镂空的板式支撑结构，多根平行支撑柱贯穿两侧板形成稳定的框架承载结构，这种镂空设计一方面能在保证结构刚性的前提下尽可能降低整体自重，避免给移动平台增加不必要的负载，另一方面也能给内部啮合的齿轮组留出足够的散热空间，长时间高负载运行时能避免齿轮箱内部积热导致润滑失效。内部齿轮组采用行星与定轴结合的传动布局，通过换挡结构实现两种速比的切换，低速档通过大减速比放大电机输出扭矩，满足起步、爬坡、越障时的大牵引力需求，高速档则通过较小的减速比提升输出端转速，匹配平台平地快速行进的工况需求。

安装边界上，箱体一侧直接预留三个775Pro电机的标准安装位，电机输出轴直接与箱体内的输入齿轮啮合，省去了额外的联轴器连接结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗。输出端直接与驱动轮的轮毂连接，轮毂与箱体侧板之间预留了标准轴承的安装位，能承受轮端传递过来的径向载荷，避免齿轮轴承受额外的径向力导致齿轮偏磨。箱体侧板的镂空孔位同时兼顾了安装固定功能，可通过标准紧固件直接将整个变速箱总成固定在移动平台的底盘安装位上，不需要额外设计转接支架，能有效压缩底盘的布置空间。

从结构细节来看，齿轮组的啮合间隙通过侧板上的轴承安装孔位公差做精准控制，支撑柱采用等距排布的方式，让两侧板的受力均匀分布，避免单侧受力导致侧板变形影响齿轮啮合精度。轮端采用带防滑纹理的橡胶轮胎直接与轮毂连接，输出扭矩直接作用在轮端，整个传动链的动力传递路径短，传动效率更高，同时整体结构的拆装维护难度低，齿轮组、电机都可以单独拆卸更换，不需要完全拆解整个箱体就能完成易损件的替换，非常适合需要频繁调试、维护的实训场景与竞技场景。
