公制单位托辊配套惰轮板结构设计

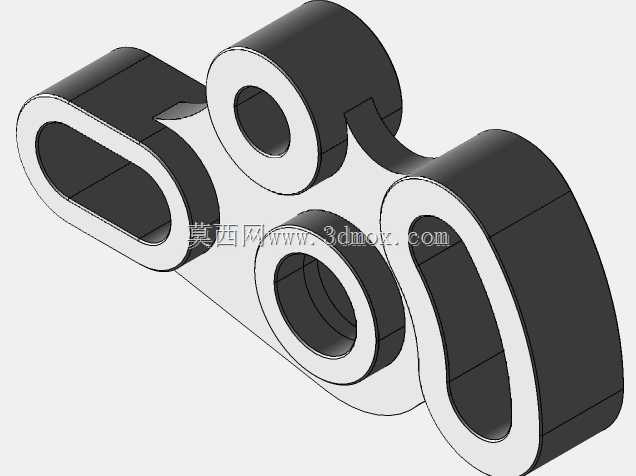

在带式输送、链条传动这类需要持续张紧的传动场景里，惰轮板是承担惰轮安装定位、张紧行程调节的核心承载构件，这类部件的设计合理性直接决定传动系统的运行稳定性与张紧调节精度。这款惰轮板采用公制尺寸体系设计，整体为一体化铣削成型的板式结构，主体轮廓根据安装空间做了异形适配，三个带同轴通孔的凸台结构分别对应不同的安装与铰接需求，其中两个长圆形腰型孔结构为张紧调节预留了足够的行程空间，可在安装过程中通过调整固定螺栓在腰型孔内的位置，改变惰轮的中心距，实现传动带或传动链的张紧度微调，避免传动件过松打滑或过紧加剧轴承磨损的问题。从结构受力角度出发，设计时在每个安装凸台与主板的衔接位置都做了圆弧过渡处理，消除了直角衔接带来的应力集中隐患，即使在长期承受交变张紧载荷的工况下，也能避免衔接位置出现疲劳开裂的问题。板件的厚度根据承载载荷做了匹配设计，凸台位置的加厚结构既可以提升安装孔位的螺纹啮合长度，保证螺栓连接的可靠性，也能为惰轮的安装提供足够的支撑面，避免惰轮运转时出现偏摆。安装边界方面，这款惰轮板的外轮廓尺寸适配常规中小型输送设备的侧边安装空间，三个安装位的中心距按照标准惰轮的安装尺寸做了匹配，不需要额外做安装位的二次加工即可直接适配对应规格的惰轮组件，腰型孔的宽度适配常规公制螺栓的穿装需求，安装时不需要对孔位进行扩孔处理。在实际设备装配场景中，这类惰轮板通常安装在传动系统的松边一侧，通过腰型孔的行程调节将传动件的张紧度调整到合理区间后锁紧固定螺栓，运转过程中板体承担惰轮传递的径向张紧载荷，将载荷均匀分散到设备的安装机架上，相比悬臂式的张紧结构，这种板式支撑的结构刚性更强，在高速传动或者载荷波动较大的工况下，不会出现支撑结构变形导致的张紧力失效问题。设计过程中还充分考虑了加工工艺性，整体结构没有复杂的曲面或者深腔结构，采用常规的铣削加工即可完成全部成型工序，安装孔位可直接通过钻镗加工保证同轴度，不需要特殊的工装夹具即可完成批量加工，有效控制了零部件的加工成本与生产周期。
