多关节夹持式工业机械臂结构设计

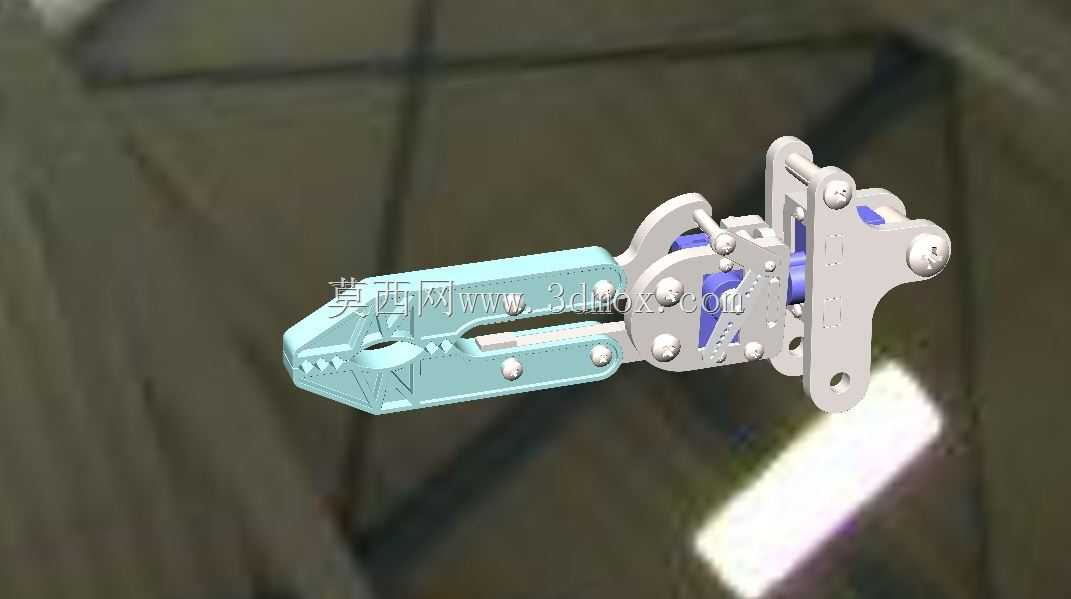

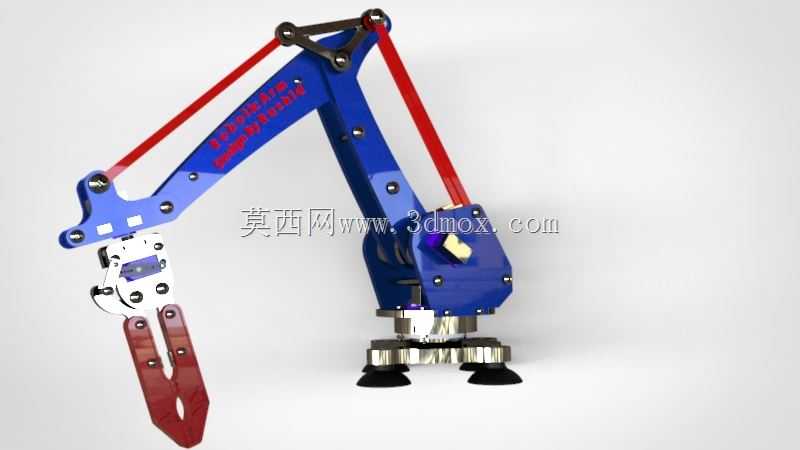

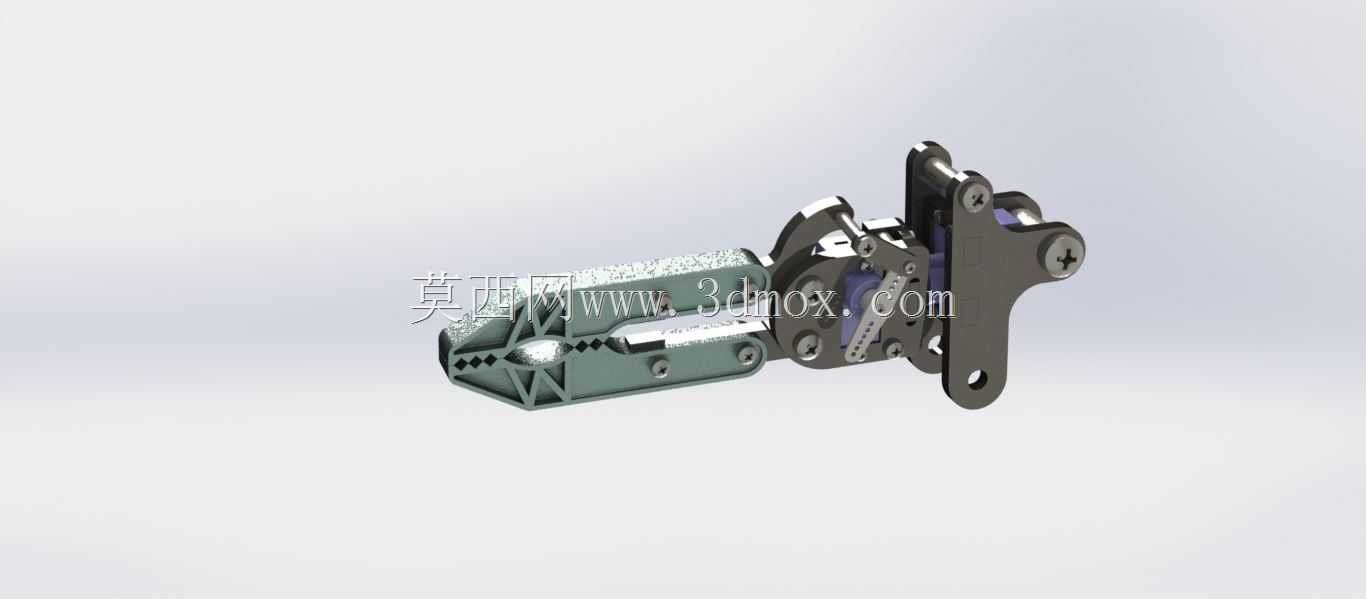

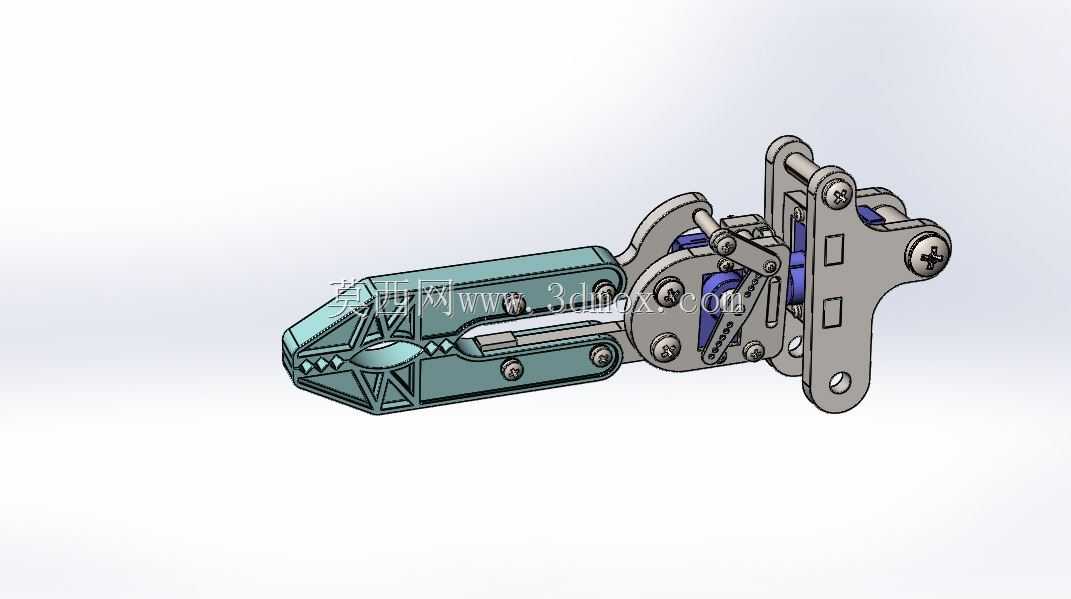

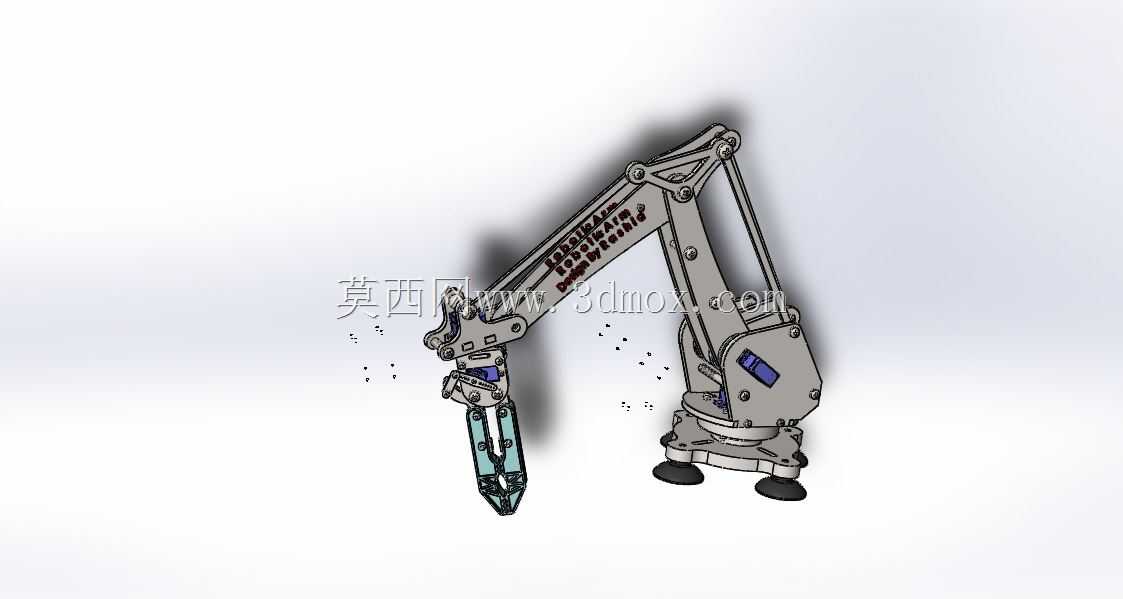

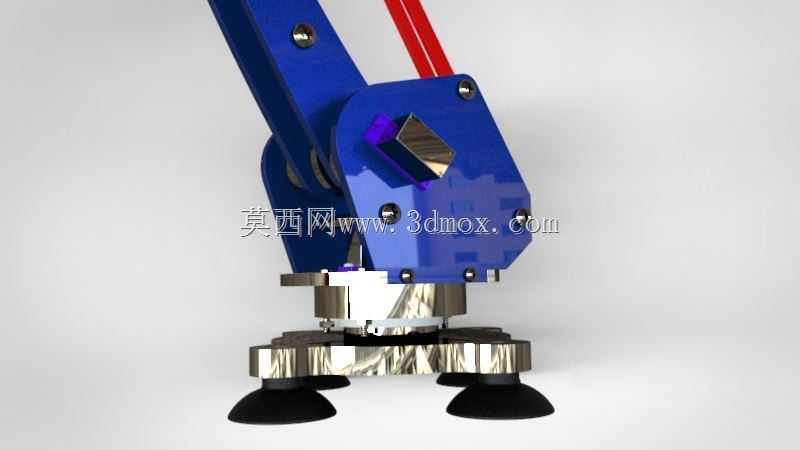

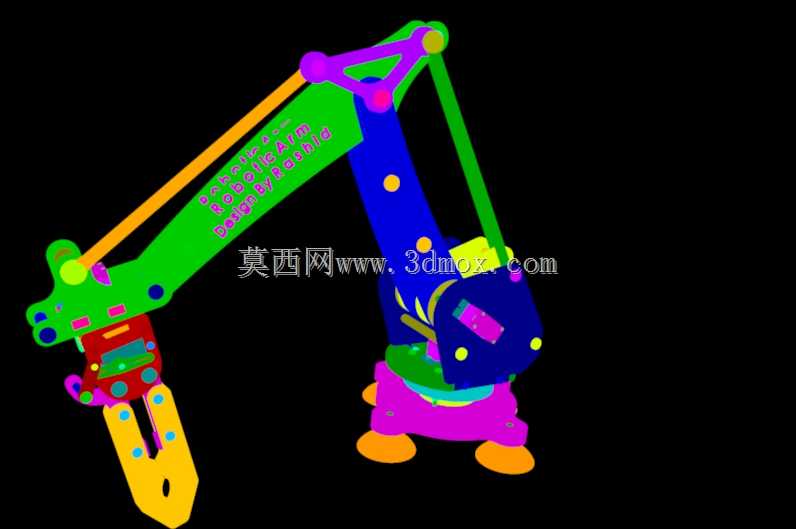

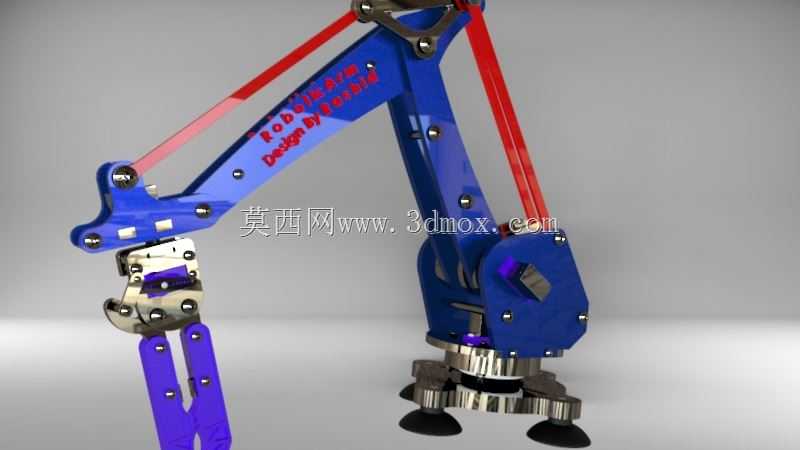

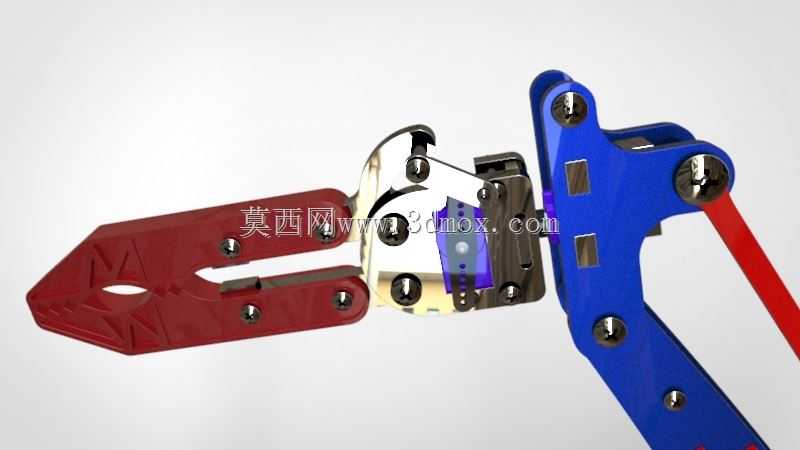

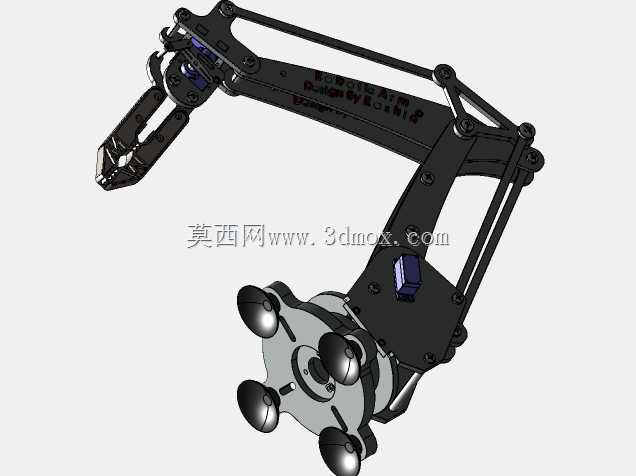

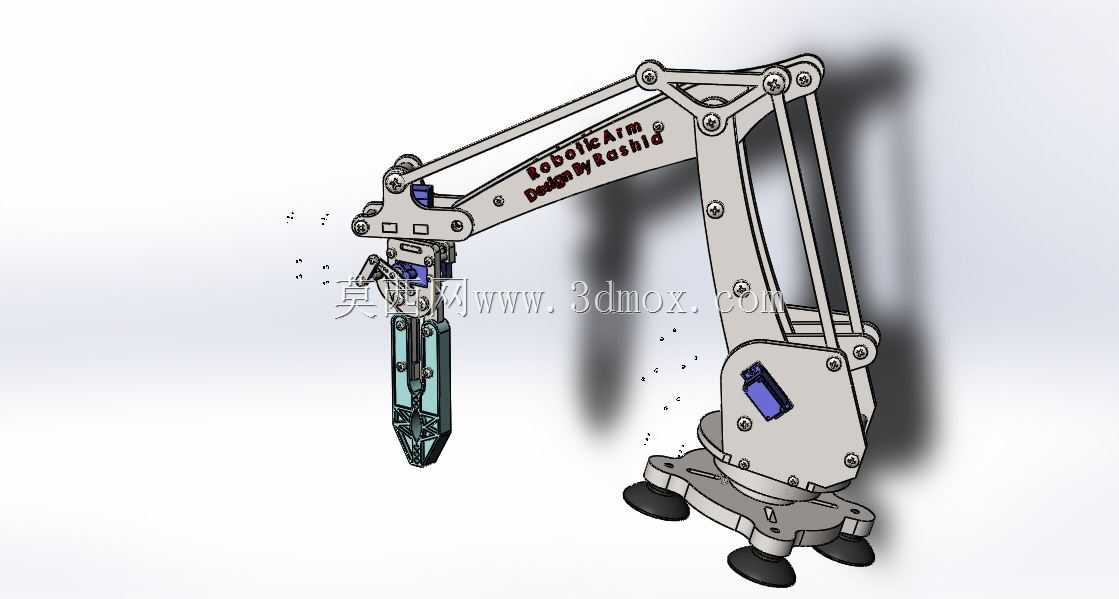

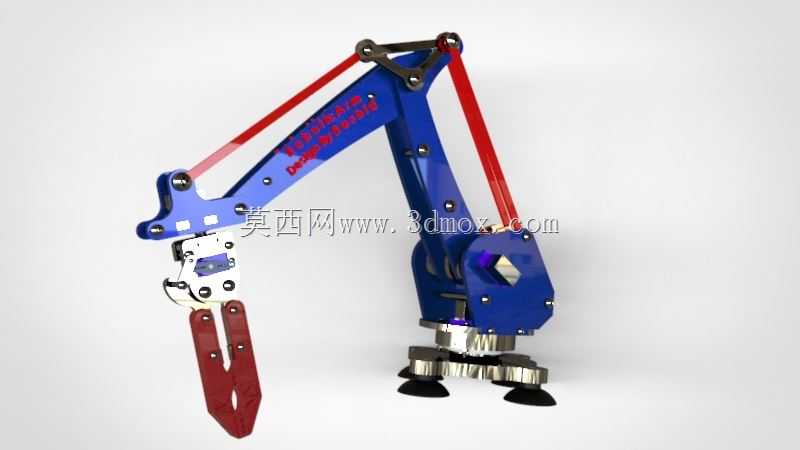

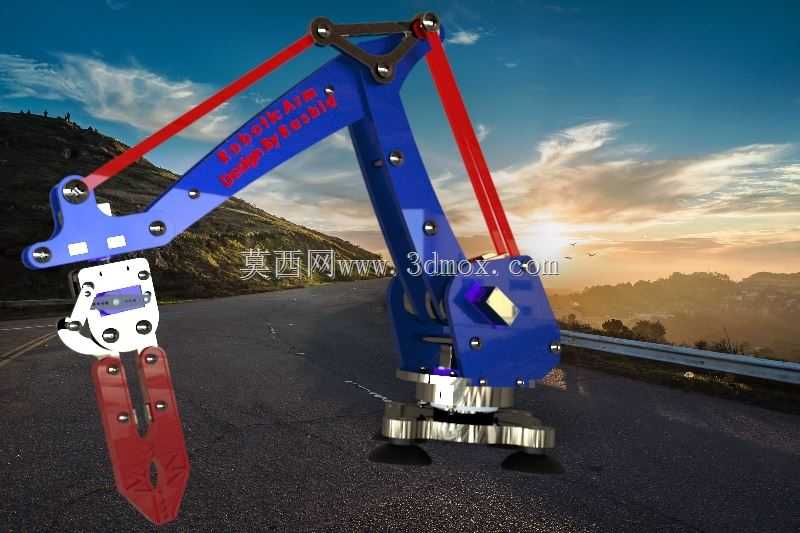

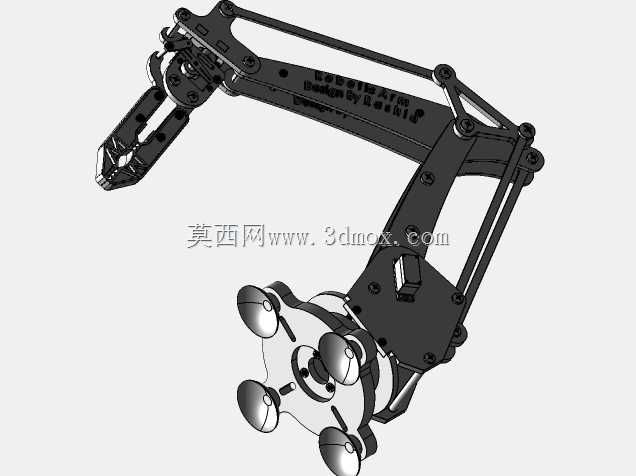

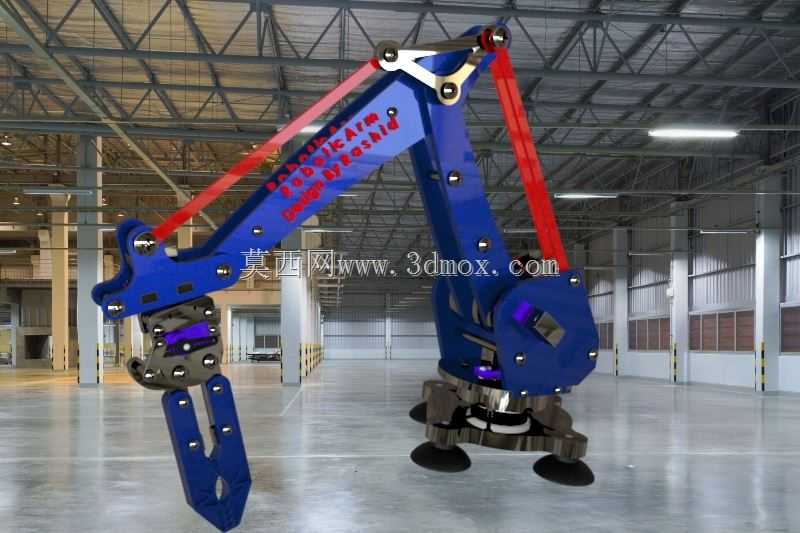

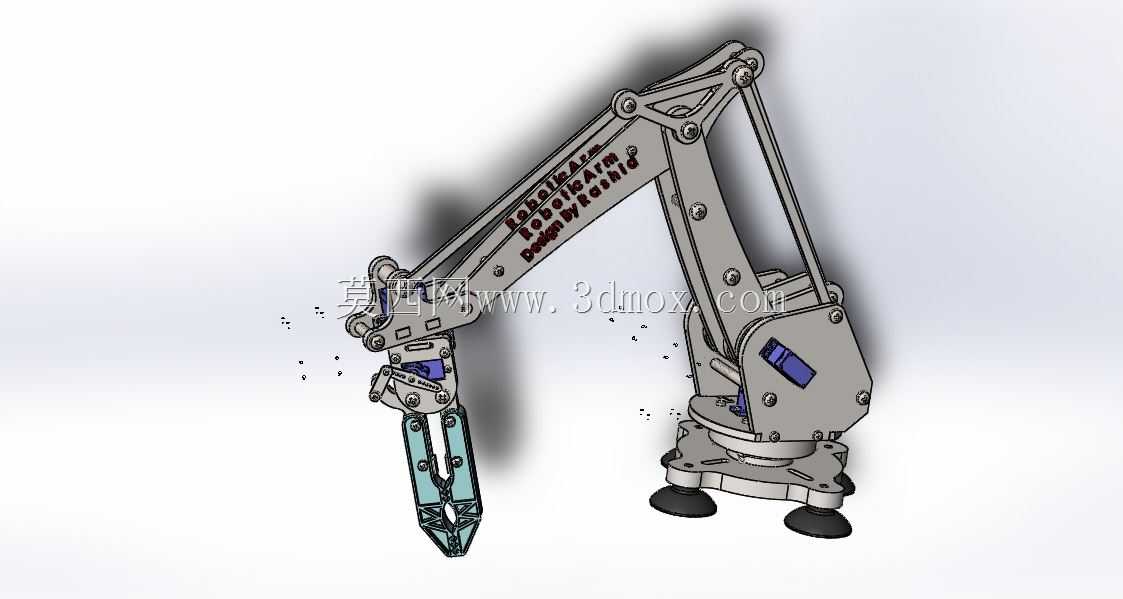

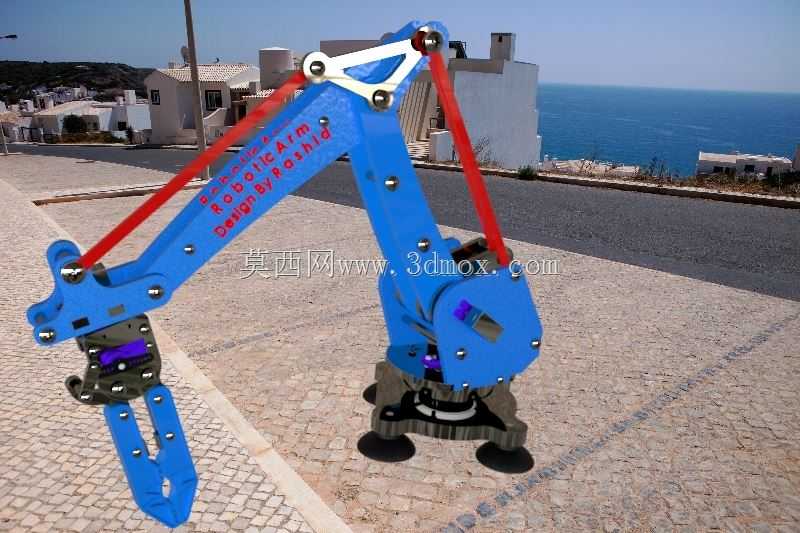

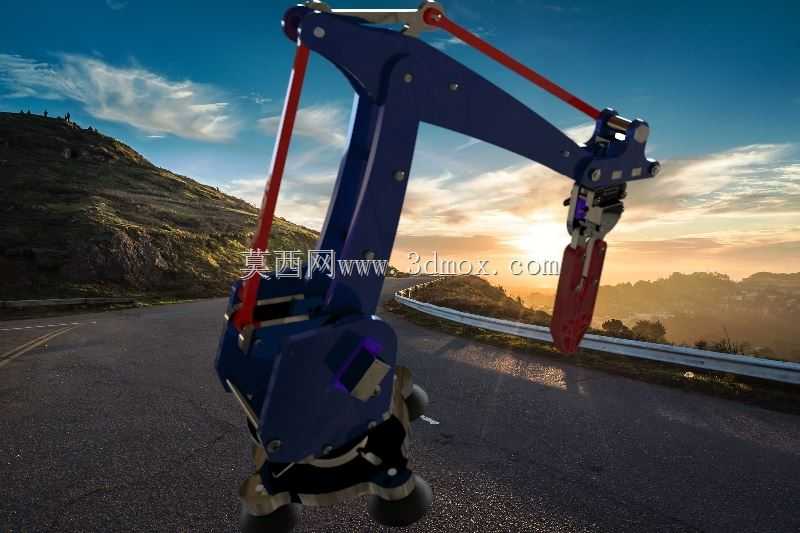

这款多关节夹持机械臂的结构设计，核心面向轻载工位的物料转运、工件上下料、精密装配类场景，在3C电子小件分拣、实验室样本转运、教学实训台搭建这类对作业空间要求紧凑、动作重复定位精度有一定要求的场景中适配性较强。从结构布局来看，整机采用串联多关节构型，底座设置了三个均布的真空吸盘式安装脚，无需额外打膨胀螺栓固定，可直接吸附在平整的工作台面、光学平板表面，安装边界控制在直径280mm的圆形区域内，不会占用过多工位空间，适合在现有产线的零散空位上做补点改造，不需要大规模调整原有产线布局。臂体部分采用分段式箱型结构，主承重臂使用蓝色工程塑料与金属嵌件结合的设计，在保证关节连接位置刚性的前提下，尽可能降低运动部件的自重，减少关节驱动端的负载余量要求，红色的弹性辅助拉杆连接大臂与小臂关节，可在臂体伸展时抵消一部分臂体自重产生的倾覆力矩，降低关节处的受力峰值，提升长时间往复运动的结构稳定性。末端执行器采用平行夹爪构型，夹指内侧做了防滑齿形结构，可适配规则形状的金属小件、塑料壳体、玻璃器皿等不同材质的工件夹持，夹爪开合行程覆盖0-65mm范围，可满足多数轻载作业的工件尺寸夹持需求。设计过程中对各关节的运动干涉做了完整校验，大臂俯仰角度范围控制在-30°到85°之间，小臂回转角度覆盖0-180°，腕部可实现360°回转，整个臂体的最大作业半径可达620mm，在安装基准面上方150mm到550mm的高度区间内可实现全范围无死角覆盖，运动过程中臂体各部件不会与底座、安装台面发生碰撞，各关节的走线槽全部内置在臂体内部，避免运动过程中管线拖拽剐蹭周边设备。关节连接位置全部采用标准深沟球轴承做回转支撑，转动阻尼均匀，没有卡顿或旷量，装配时可通过调整端盖的压紧量来适配不同的负载需求，夹爪的驱动部分预留了标准安装位，可根据实际使用需求更换气动驱动或小型伺服电缸驱动，不需要对原有臂体结构做二次修改，拓展性较强。整体结构没有采用复杂的异形曲面加工件，大部分零部件可通过常规的铣削、3D打印工艺加工制作，装配流程简单，后期维护更换易损件的成本较低，适合中小批量的定制化产线配套使用，也可作为机械原理教学的演示模型，直观展示串联多关节机械臂的运动逻辑与结构组成。
