FRC赛事竞技对抗用轮式移动机器人结构

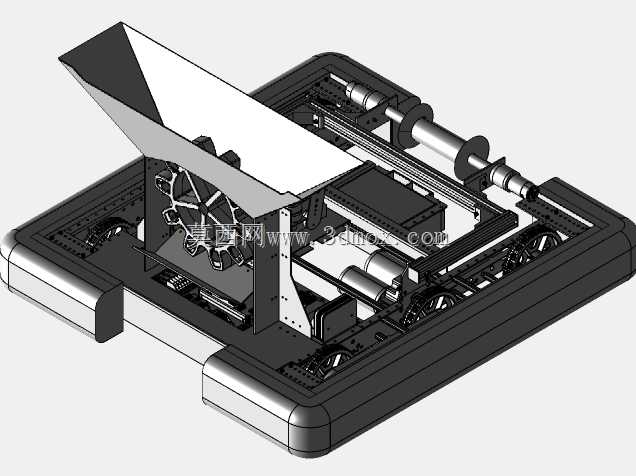

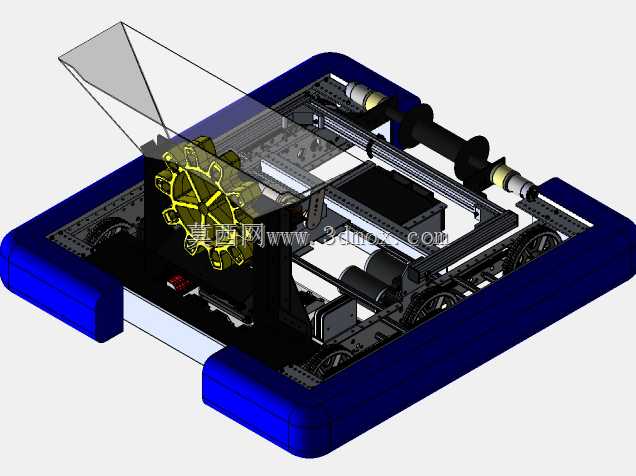

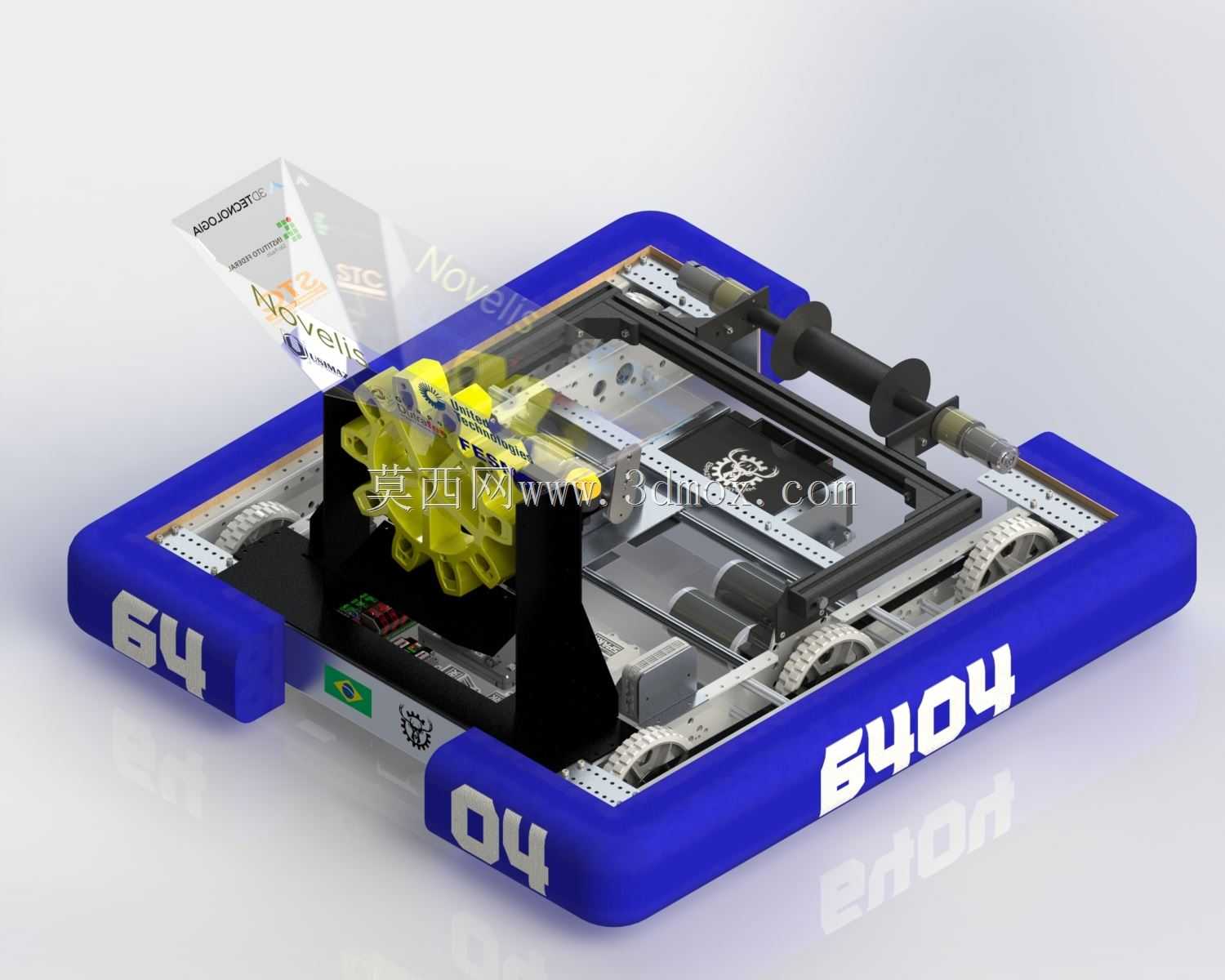

该轮式移动竞技机器人主要面向青少年工程实践赛事的对抗竞技场景，整体采用框式承载底盘作为核心安装基体，外围设置一体化成型的高抗冲防撞围边，围边表面预留数字标识安装位，可快速完成参赛队伍编号的固定，围边边角做圆弧过渡处理，避免竞技过程中尖锐边角对其他参赛设备或场地设施造成剐蹭损伤。底盘行走系统采用多组同轴驱动轮布局，轮组安装位设置可微调的腰型孔结构，能够根据场地地面的摩擦系数、平整度差异调整轮组预紧压力，保证行走过程中轮组与地面的接触面积稳定，避免急停、急转、加速过程中出现打滑失稳的问题。底盘上层采用分层式安装架构，底层预留电池、主控电路、驱动模块的安装腔位，腔位周边设置走线槽与线束固定卡扣，能够将动力线束与信号线束分离排布，减少大电流动力线对控制信号的电磁干扰，提升设备运行的稳定性。中层承载框架采用铝型材拼接结构，型材连接处采用角码与沉头螺丝固定，在保证整体结构刚度的前提下尽可能降低自重，框架上预留多组通用安装孔位，可根据不同赛季的竞技任务需求，快速更换拾取、投射、夹取等不同功能的执行末端，无需对底盘主体结构做大规模改动。上层执行机构区域设置可俯仰的投射组件安装位，组件转轴处配置阻尼轴承，能够在投射动作完成后保持姿态稳定，避免机构复位过程中产生过大的振动影响底盘行走精度。设备前端设置可升降的物料拾取支架，支架行程覆盖场地常用物料的拾取高度范围，拾取端预留快换接口，可根据物料形状更换夹爪、托板、吸盘等不同拾取部件。整体结构的安装边界充分考虑赛事场地的通行尺寸限制，外围防撞围边的最大外轮廓尺寸严格适配场地通道宽度，能够在场地内完成原地转向、窄道通行等动作，底盘底部预留足够的离地间隙，可顺利通过场地内的缓坡、凸起等障碍区域。结构设计过程中对易受撞击的部位做了局部加强处理，防撞围边与底盘框架的连接位置设置缓冲吸能结构，能够吸收竞技对抗过程中的碰撞冲击力，避免撞击力直接传递到内部核心元器件造成损坏，所有外露的传动部件均设置防护挡板，防止竞技过程中杂物卡入传动间隙造成设备故障。
