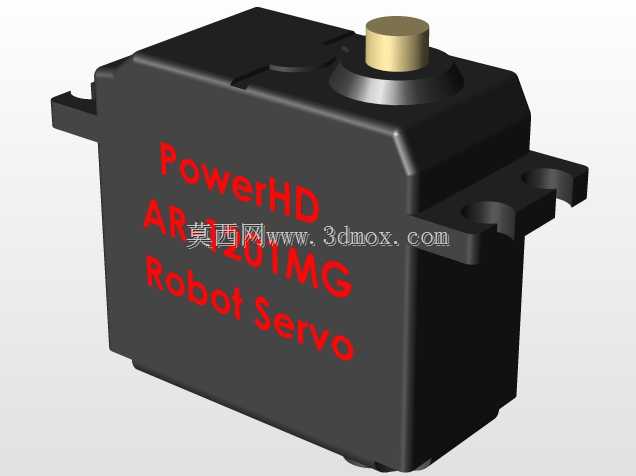

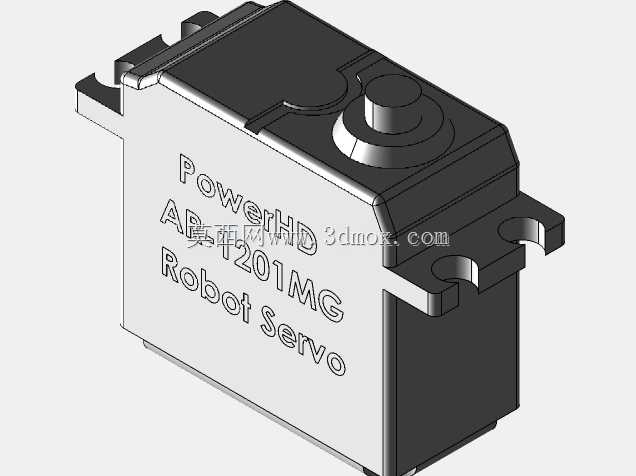

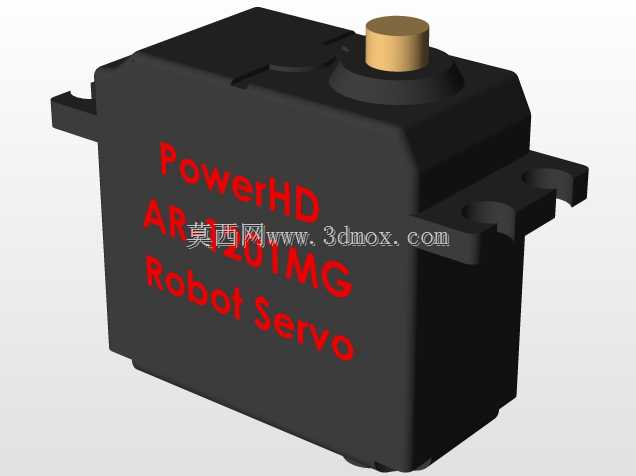

PowerHD AR-1201MG机器人舵机三维结构

这款舵机的三维结构还原，是面向小型机器人关节驱动、航模舵面控制、小型自动化执行工位做的结构参考件，建模时完全参照实物的安装边界做了公差预留，方便结构工程师在做整机排布时直接调用，不用反复核对实物安装孔位的干涉问题。从实际应用场景来看，这类金属齿轮舵机常被用在教育类小型机械臂关节、仿生机器人肢体动作驱动、固定翼航模的副翼与升降舵控制、小型智能小车的转向机构上，相比普通塑料齿轮舵机，它的金属减速组能承受更大的瞬时扭矩，在频繁正反转的工况下不容易出现扫齿故障，适合需要频繁启停、带一定负载的小扭矩执行场景。建模过程中优先还原了外壳的安装凸耳结构，两侧带安装孔的凸耳是整机装配时的核心定位基准，两个凸耳的孔位同轴度、凸耳底面到舵机输出轴中心的高度尺寸，都严格按照实物的安装尺寸做了还原，设计人员在做安装支架设计时，可以直接提取凸耳的安装面做配合，不用额外做尺寸换算。舵机的输出轴采用标准齿形花键结构，匹配市面上通用的舵机摇臂配件，输出轴的伸出高度、轴径尺寸都做了精准还原，方便设计人员在排布摇臂运动轨迹时，提前计算转动过程中的干涉边界，避免装配后出现摇臂碰外壳、碰周边结构件的问题。外壳的分型线、顶部的舵机中立位标识凸点也都做了细节还原，这些细节在做整机外观校验时能更贴近实物装配效果，方便做外观间隙的匹配检查。内部结构虽然做了简化处理，但外壳的内部腔体预留了减速组、驱动电路板、电位器的安装空间，对于需要做舵机改装、内置传感器的设计人员来说，可以直接基于这个外壳模型做内部结构的二次开发，不用从零开始测绘外壳尺寸。从安装边界来看，舵机主体的长方体外形尺寸、出线端的位置与出线方向都做了明确还原，在做整机布线排布时，可以提前预留出线的弯折空间，避免装配时线材被外壳与安装支架挤压破损。这类舵机的驱动特性是角度可控，通常转动范围在180度以内，建模时也预留了转动角度的运动参考，设计人员可以直接在装配体里模拟舵机转动到极限角度时的状态，检查周边结构是否存在运动干涉，提前规避装配后出现的运动卡滞问题。在做小型自动化设备的执行端设计时，这类舵机相比微型气缸，不需要配套气路系统，只需要供电与PWM信号就能实现角度控制，非常适合空间紧凑、负载不大的执行工位，比如小型物料分拣机构的拨杆驱动、小型云台的俯仰转动结构，都可以选用这类舵机作为执行元件，这个三维模型可以直接用于这类工位的结构排布验证，缩短前期测绘的时间成本。
