假肢适配辅助书写二维绘图装置

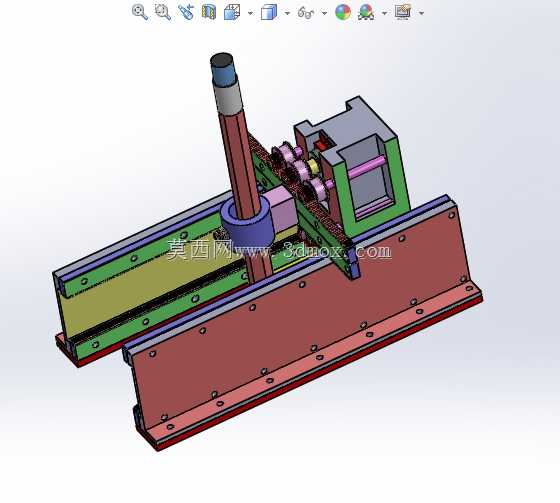

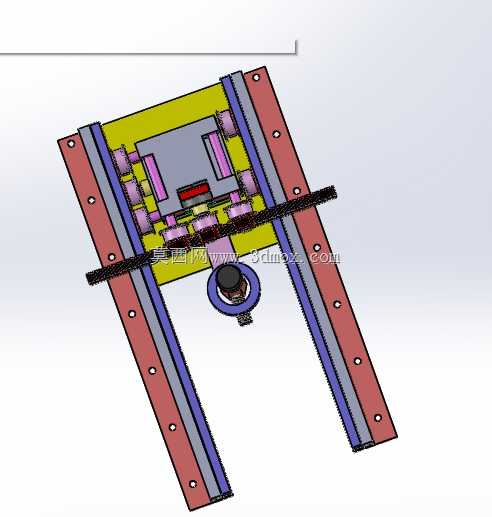

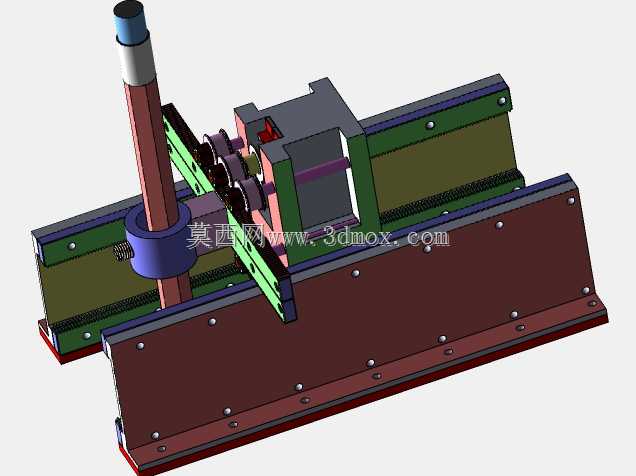

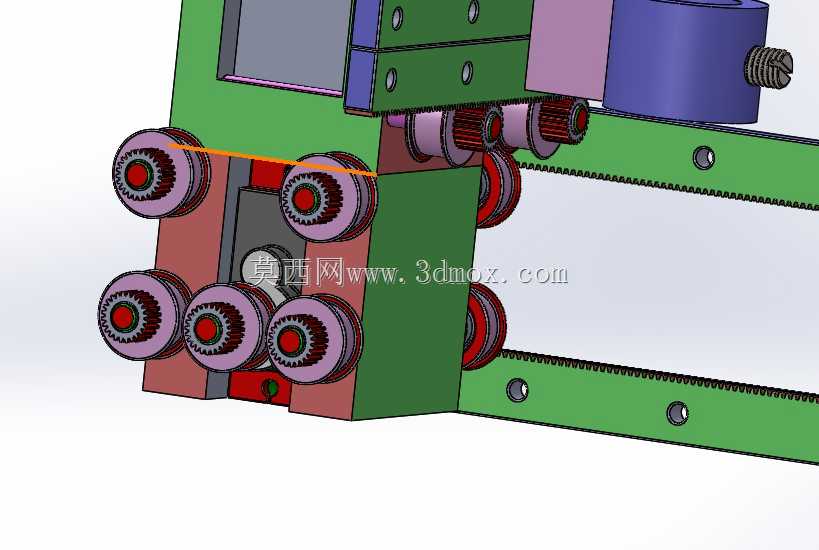

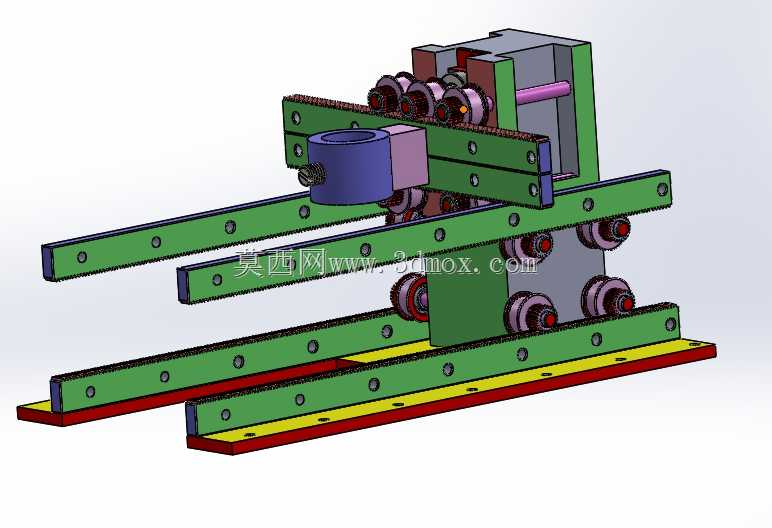

这款小型二维绘图装置的核心定位是上肢假肢的功能扩展附件，主要面向前臂截肢用户的日常书写、简易绘图需求，填补了常规肌电假肢在精细纸笔操作场景下的功能空白。从结构布局来看，装置采用双轴正交运动架构，横向运动依托底部直线导轨副实现长行程位移，纵向运动搭载在横向滑台之上，通过同步带传动将伺服电机的旋转运动转化为直线输出，末端笔夹机构可适配常规直径的书写笔、绘图针管笔，笔压通过内置的微型弹簧进行自适应调节，避免书写过程中出现断墨、划破纸面的问题。设计阶段充分考虑了假肢端的安装适配性，整体安装接口采用快拆式卡扣结构，可直接匹配主流商用肌电假肢的末端标准连接位，无需额外定制转接件，用户可根据使用需求快速完成装拆，切换假肢的日常抓握、书写绘图功能。驱动部分选用两台sg90微型伺服电机作为动力源，这类电机体积小、扭矩输出平稳，控制逻辑简单，可直接对接假肢端的肌电信号控制模块，用户通过前臂残余肌肉的肌电信号即可控制绘图轨迹，学习成本较低，经过短时间适配即可完成签名、简单线条绘制、手写文字记录等操作。装置整体外形尺寸控制在15*8*8cm范围内，整体重量控制在较低区间，不会给假肢佩戴端带来额外的负重负担，运动边界经过反复校核，横向、纵向的运动行程完全覆盖常规A6幅面的书写区域，满足日常便签书写、简易绘图的使用需求。结构件的选型上，承载滑台采用轻量化铝合金型材加工，导轨副选用微型滚珠直线导轨，运动阻力小、重复定位精度可满足手写轨迹的精度要求，外壳部分采用薄壁注塑结构，在保证结构强度的同时进一步压缩整体重量。在实际应用场景中，该装置可帮助上肢截肢用户完成独立签名、手写便签、简单工程草图绘制等操作，无需依赖他人协助，提升用户的生活自主能力，相较于常规的假肢抓握笔具的使用方式，该装置的运动控制更贴合人手书写的运动逻辑，书写轨迹更流畅，长时间使用的疲劳度更低。设计过程中针对运动干涉问题做了多轮校核，所有运动部件的行程范围内均无结构冲突，传动部分的张紧机构做了隐藏式处理，避免使用过程中衣物、纸张卷入传动结构，笔夹位置做了下沉式设计，书写时笔尖与纸面的接触角度符合常规书写习惯，无需用户刻意调整腕部角度即可获得舒适的书写体验。
