智能仓储用自动搬运机器人托盘结构设计

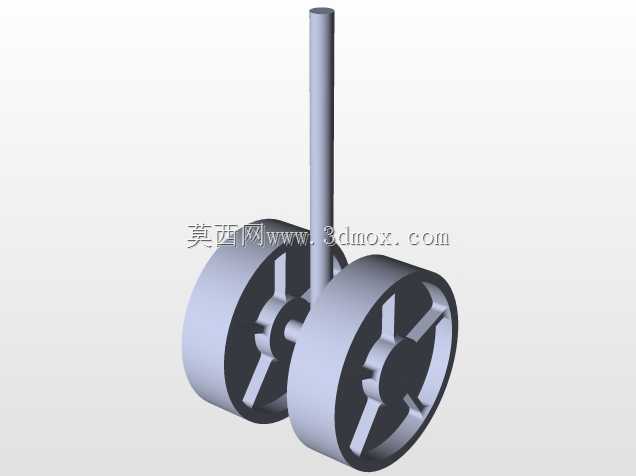

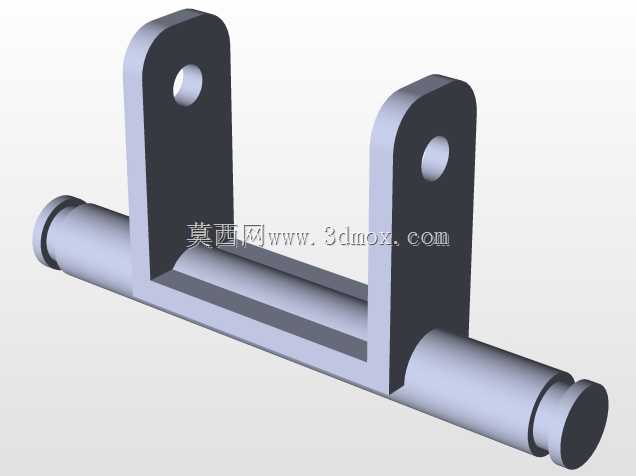

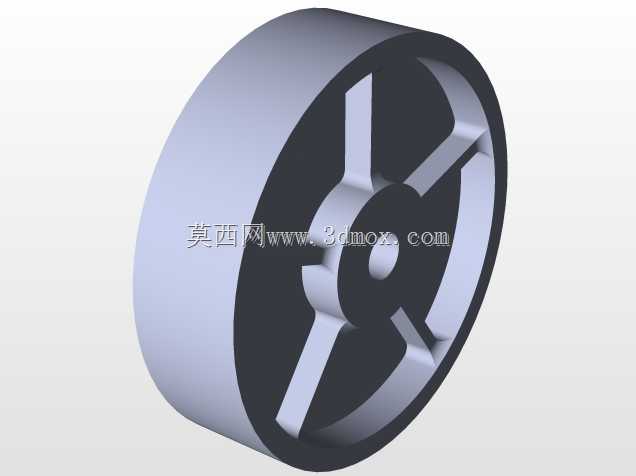

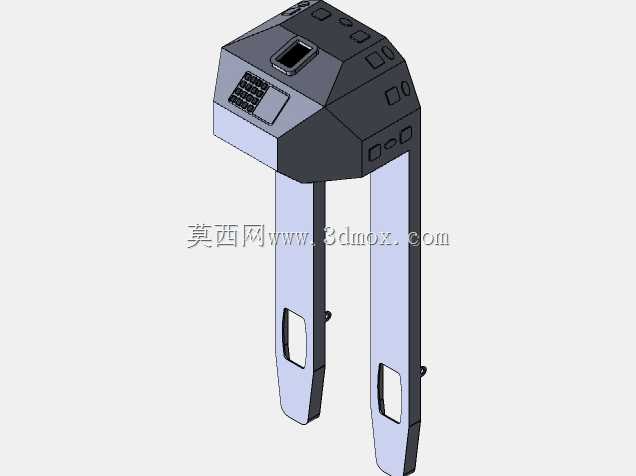

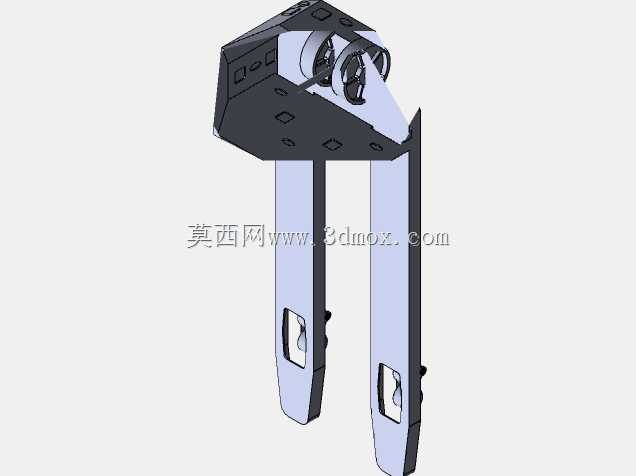

在智能仓储的平面物料转运场景中，这类机器人托盘是替代传统手动液压搬运车、适配AGV调度系统的核心承载部件，主要负责车间线边仓到产线工位、立体库出入库口到分拣区的整托物料水平转运，可适配标准欧标、国标塑料托盘与木托盘的叉取作业，无需人工操控即可完成重复度高的搬运流程，能大幅降低仓储环节的人工搬运强度，减少窄通道内的设备剐蹭风险。从结构设计逻辑来看，该托盘整体采用一体化承载式布局，前部双叉臂采用等长平行设计，叉臂内侧预留了光电传感器的安装槽位，可实时检测托盘是否叉取到位、叉臂下方是否存在障碍物，避免叉偏导致的物料倾翻；叉臂底部的轮组安装位采用下沉式设计，既保证了货叉最低离地高度满足常规托盘的进叉需求，也能让承重轮的受力直接传递到叉臂主梁上，避免轮组支架长期受交变载荷出现开裂。后部的机身舱体采用多边形斜面造型，并非单纯的外观设计，一方面是为了缩小设备的转弯半径，在1.8米宽的仓储通道内即可完成原地转向，另一方面斜面结构可以给顶部的导航激光雷达留出无遮挡的扫描视野，同时舱体内部预留了驱动轮、电池组、控制模块的分层安装空间，驱动轮采用居中后置布局，配合前部叉臂下方的两个从动万向轮，可实现前进、后退、横移、原地旋转等多维度运动，适配不同布局的仓储通道。设计过程中需要重点控制几个安装边界尺寸：首先是双叉臂的外侧间距，要严格匹配标准托盘的进叉口宽度，避免叉臂过宽无法进叉、过窄导致托盘受力不均；其次是叉臂的上平面高度，要保证满载状态下叉臂起升后，托盘底部离地高度满足地面坡度、减速带的通行要求，不会出现托盘底部剐蹭地面的情况；再者是机身的整体高度，要适配立体库低层货架的底部空间，确保设备可以驶入货架底层完成取放货作业。机身侧面预留的多个安装位，可根据实际需求加装防撞条、状态指示灯、急停按钮等配件，舱体的拼接缝隙采用错位止口设计，能满足仓储区域日常的防尘防泼溅要求，避免地面清扫的积水、灰尘进入舱体内部损坏电气元件。叉臂的上表面做了防滑纹理设计，叉取托盘后可以增大与托盘底部的摩擦力，即使设备急停、急启也不会出现托盘滑移的情况，叉臂前端做了圆弧导角处理，进叉时可以自动修正小角度的对位偏差，降低AGV调度系统的对位精度要求，提升作业效率。
