卡帕斯蒂1200kg步行式电动堆高叉车结构设计

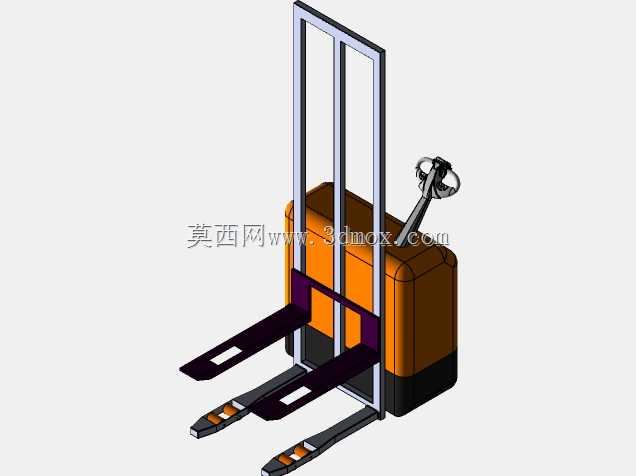

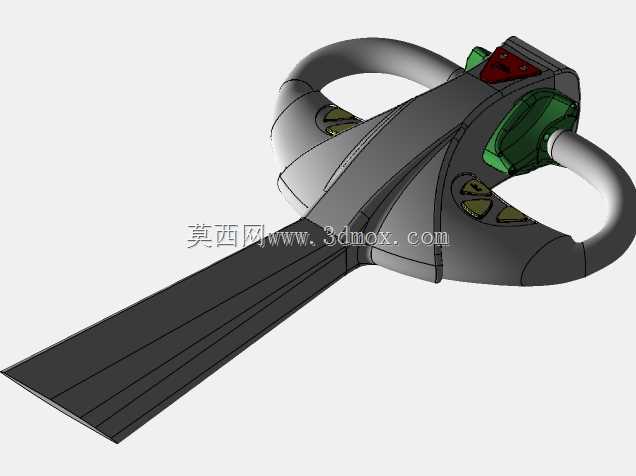

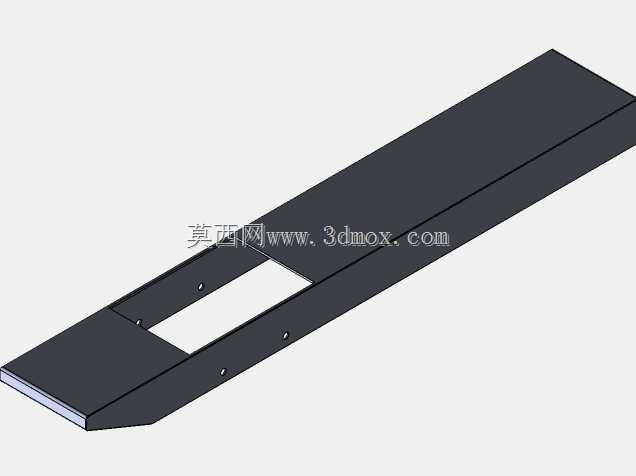

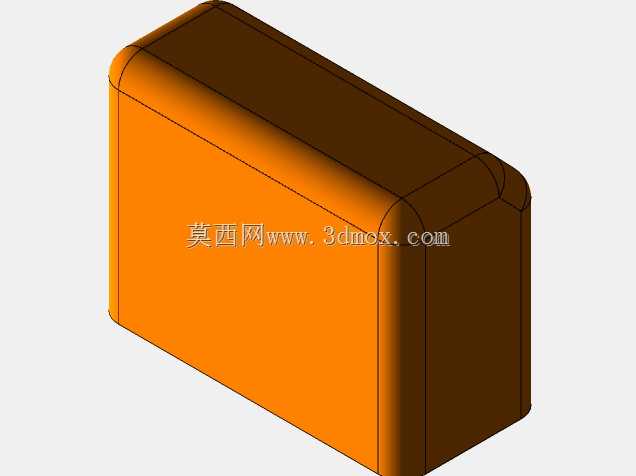

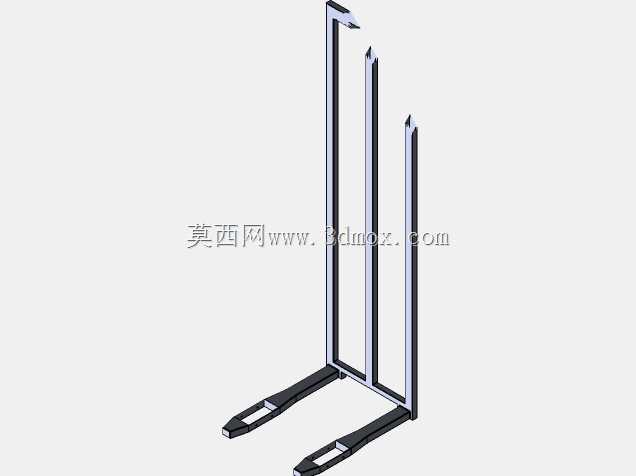

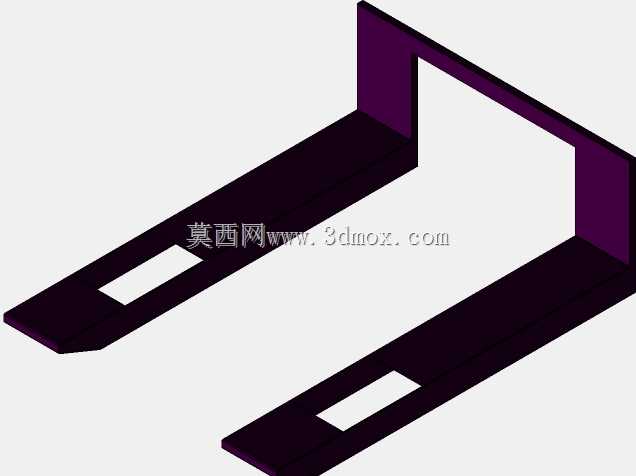

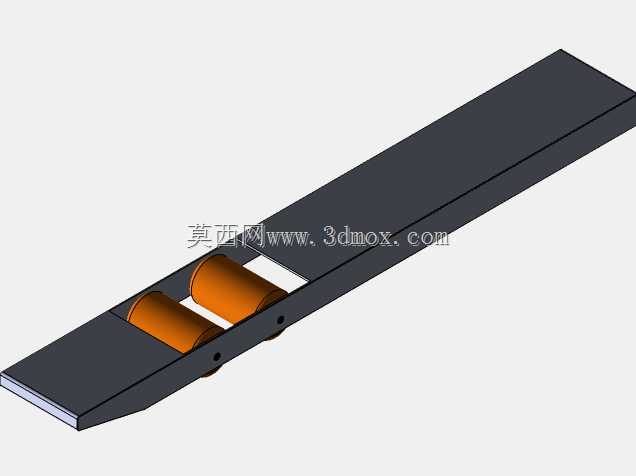

这款步行式电动堆高叉车的三维结构设计，核心围绕窄通道仓储场景的作业需求展开，适配1.2吨额定载荷的托盘堆垛、短距离转运工况，在电商仓、原料仓、成品中转仓等场地中，可覆盖2.5米以内高度的货架存取作业，解决传统手动堆高车作业强度大、平衡重式叉车转弯半径过大无法进入窄通道的痛点。从结构设计逻辑来看，整车采用立式门架前置、驱动与配重模块后置的布局，将蓄电池、驱动轮、电控组件集成在车体后部的橙色舱体内，既平衡了前部货叉承载1200kg载荷时的前倾力矩，也将整车宽度控制在800mm以内，转弯半径可压缩至1.4米，能够在1.8米宽的货架通道内完成转向、对位作业，适配绝大多数标准仓储货架的通道预留尺寸。门架部分采用双立柱槽钢焊接结构，内置起升油缸与链条传动组件，货叉的起升动作由油缸驱动链条倍速机构实现，相比直接油缸顶升的结构，可在相同油缸行程下获得两倍的起升高度，同时降低门架缩回时的整体高度，能够顺利通过2米净高的仓库门洞、电梯轿厢等受限空间。货叉采用标准1150mm长度的锻打结构，叉尖做了圆弧过渡处理，方便快速插入标准川字托盘、九脚托盘的叉孔，叉体表面预留的安装孔位可根据作业需求加装货叉套、侧移器等附属配件，拓展作业适配范围。操作手柄设置在车体后部上方，采用可倾斜式结构，操作人员步行跟随车辆作业时，可根据自身身高调整手柄角度，手柄上集成了起升、下降、前进、后退、喇叭、急停所有操作按键，无需在车体其他位置设置额外操作点位，降低操作复杂度。驱动轮采用聚氨酯包胶材质，直径250mm，既保证足够的承载能力，也能在环氧地坪、水泥地坪上行驶时不损伤地面，前部两个承载轮采用双轮结构，分散货叉传递的载荷，避免单轮压强过大压坏地坪，同时承载轮上方设置的防护挡板可阻挡地面杂物卷入轮组，降低卡滞故障概率。整车的安装边界在设计阶段就做了充分校核，门架起升到最高位置时，后部车体不会出现翘头趋势，满载状态下的纵向稳定系数满足场内机动车辆的安全规范要求，各部件之间预留了足够的装配间隙，后期维护时可单独拆卸门架、油缸、驱动轮等组件，无需整体拆解车体，降低运维难度。
