BLCD轮毂电动轮集成驱动结构设计

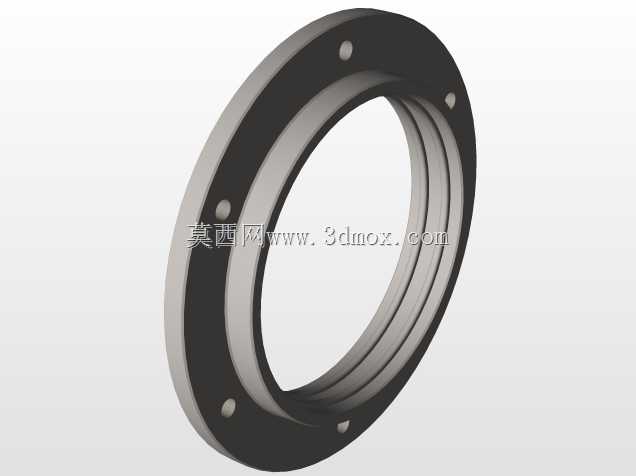

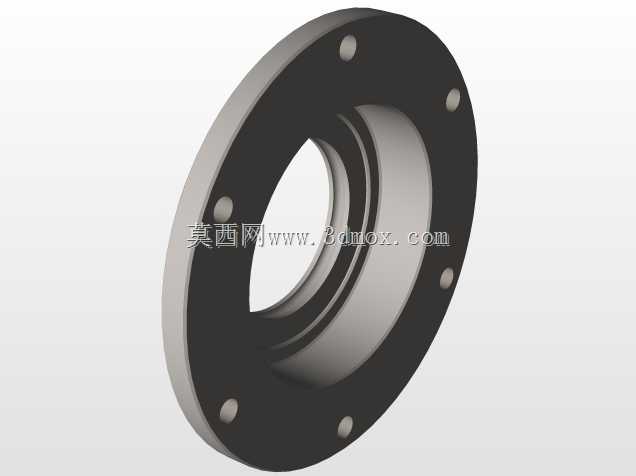

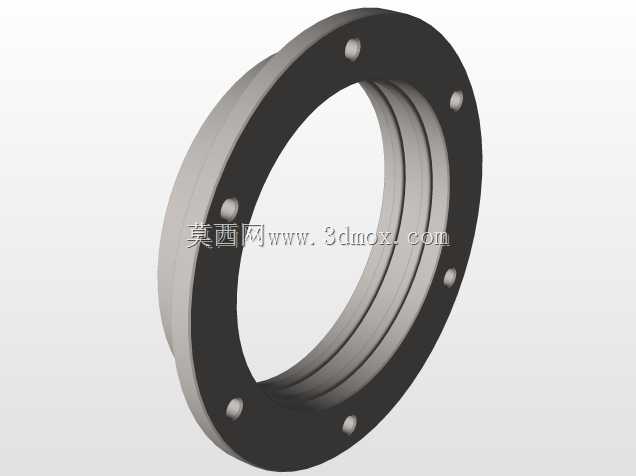

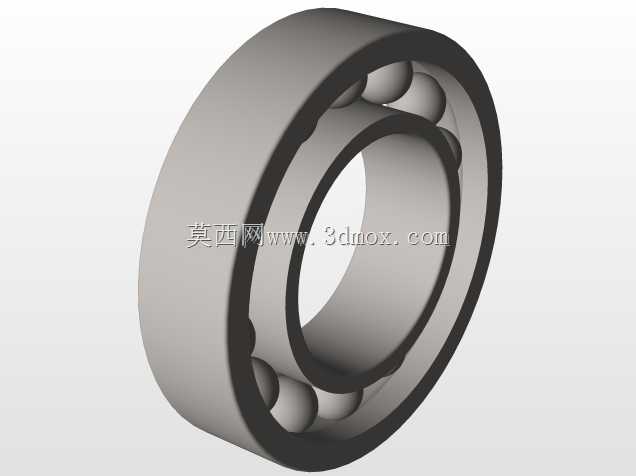

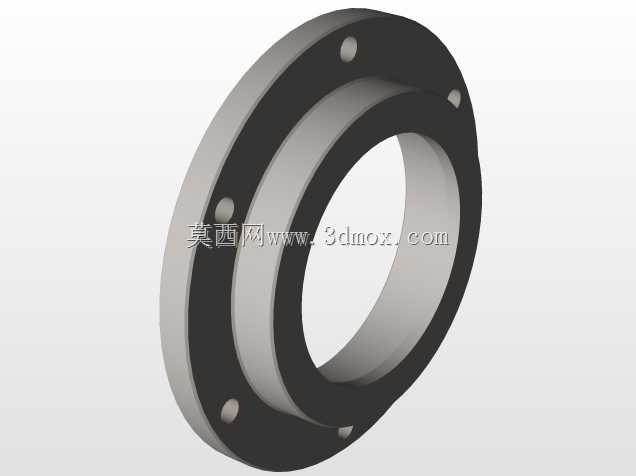

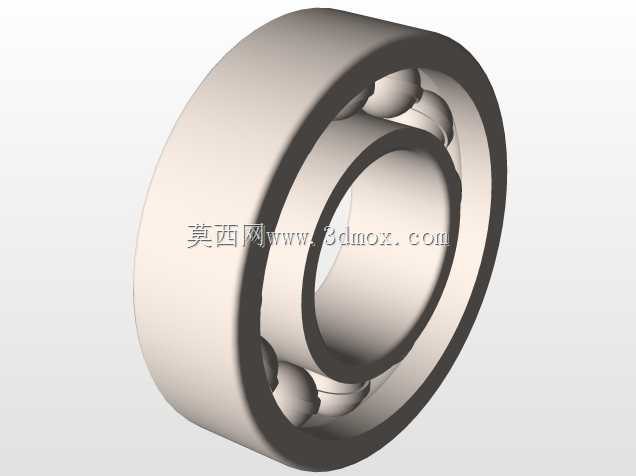

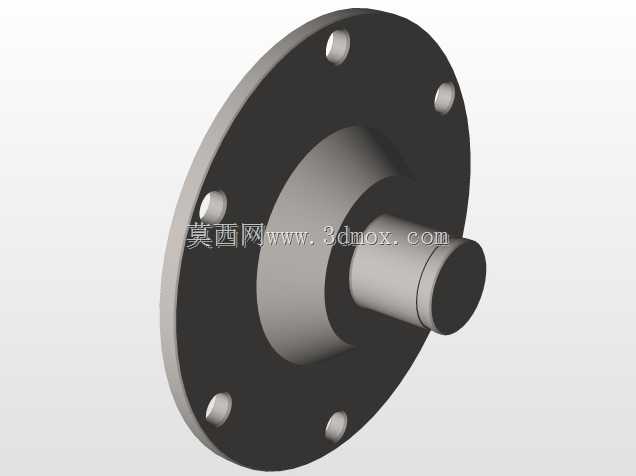

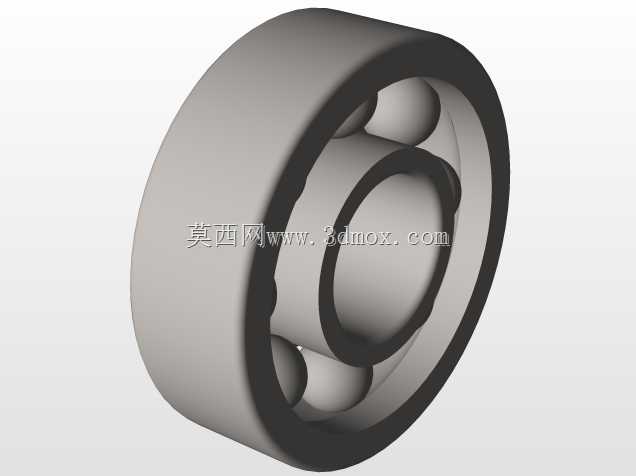

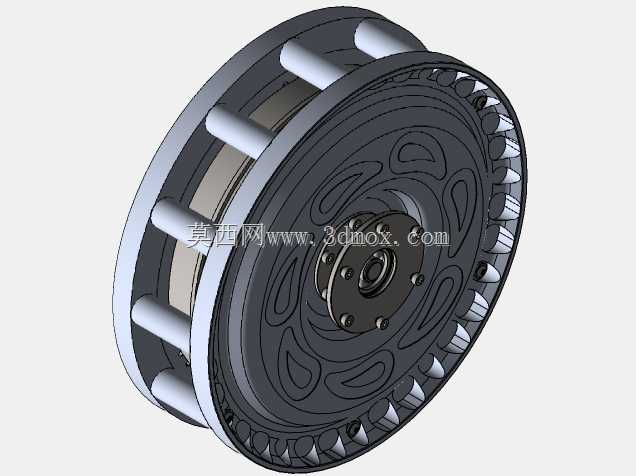

　　这款集成式电动轮结构，核心面向低速重载轮式装备的轮边直驱场景，常见于厂区短途转运AGV、小型电动作业平台、非道路短途代步设备的动力轮组选型，替代传统“电机+减速器+传动半轴+轮毂”的分体式传动链，直接将动力输出端与行走轮本体做集成设计，大幅压缩轮边动力单元的轴向占用空间。从结构设计逻辑来看，整体采用外转子BLCD动力架构，外转子壳体直接与轮辋承载结构做刚性连接，省去中间传动环节的间隙累积，传动效率比分体式传动结构提升15%以上，同时减少了传动副的磨损点位，后期运维仅需关注轮体轴承与绕组的状态，无需定期维护齿轮、半轴等易损传动件。设计过程中优先考虑安装边界的适配性，轮体的安装法兰采用标准节圆分布的螺栓孔位，

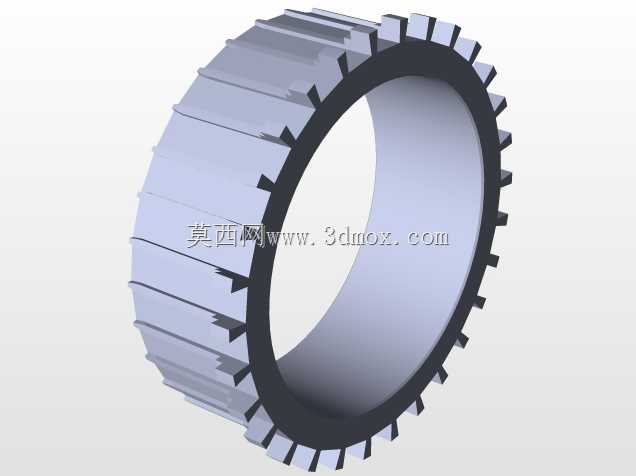

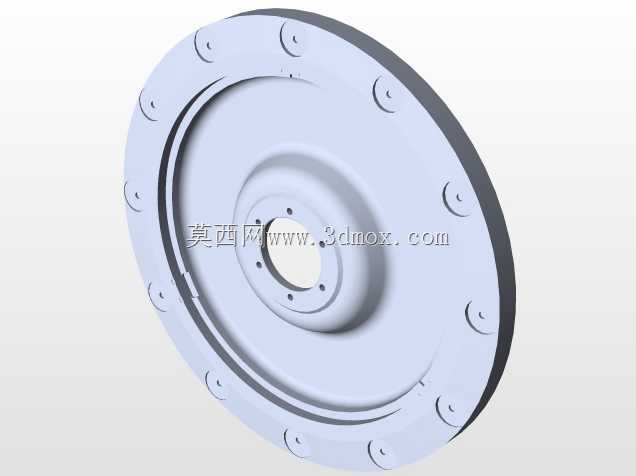

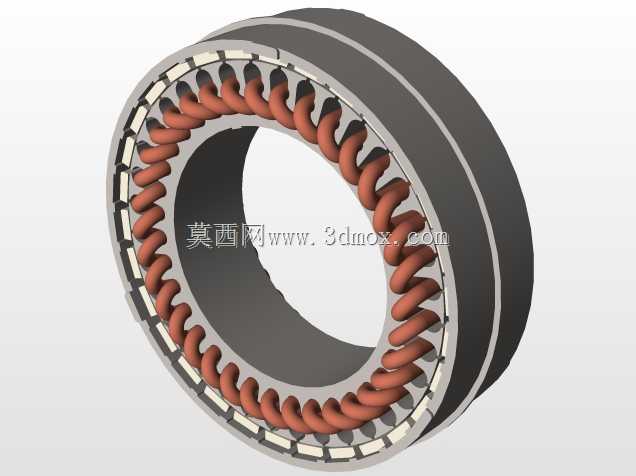

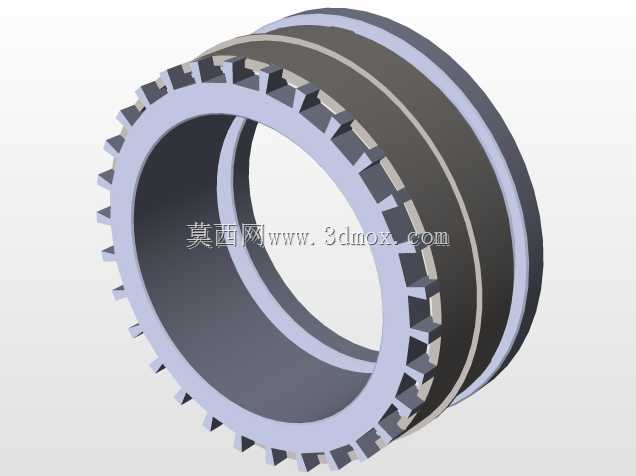

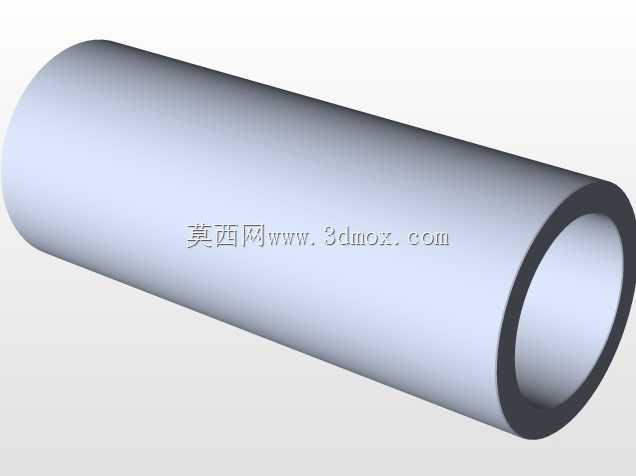

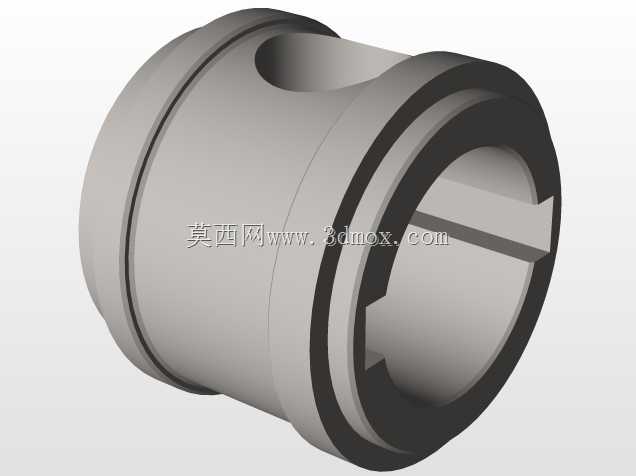

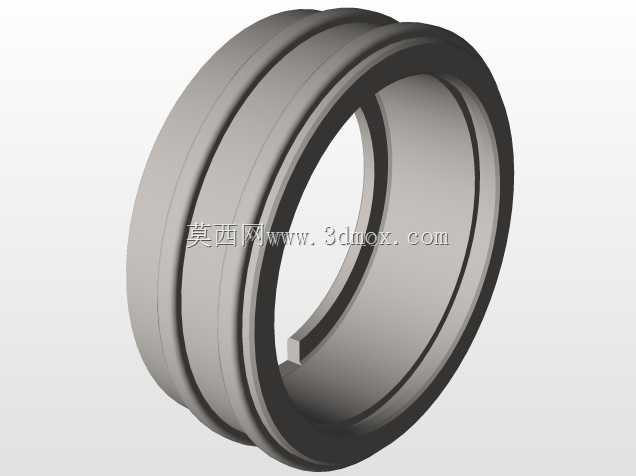

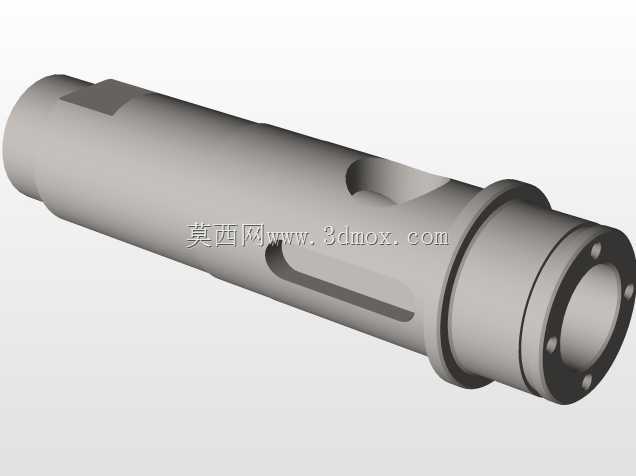

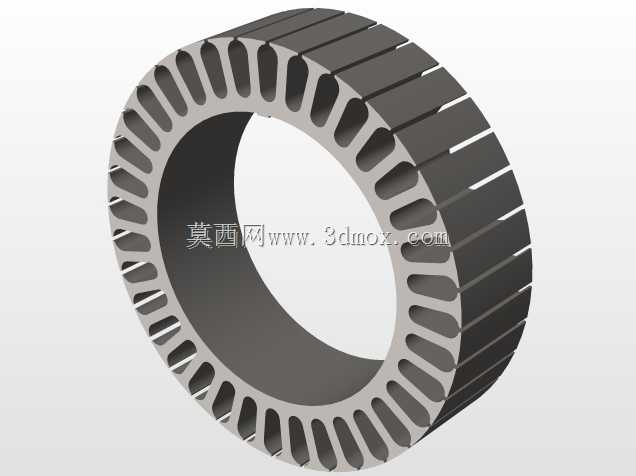

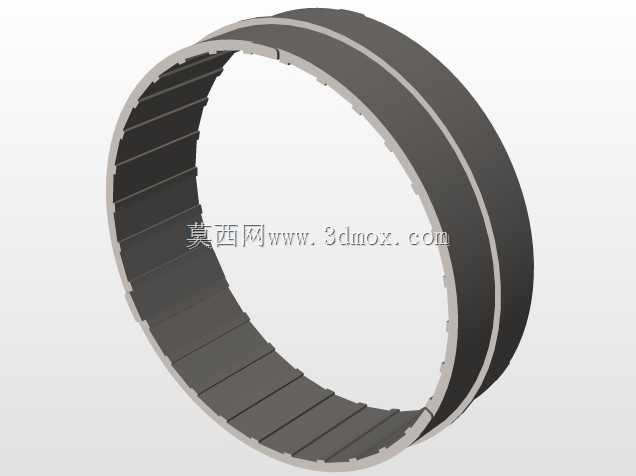

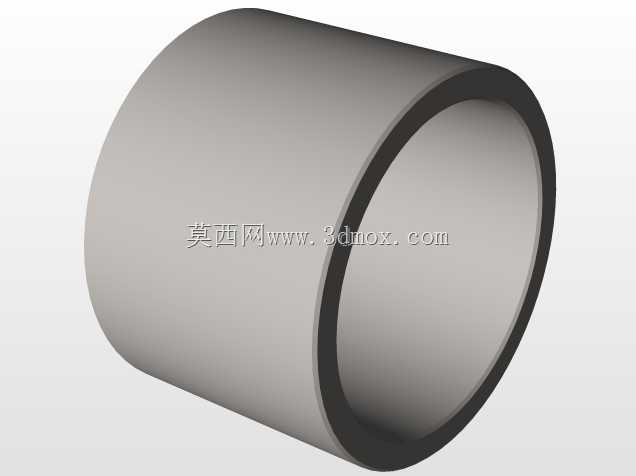

　　可直接适配多数通用型电动作业底盘的轮轴安装座，无需额外做转接法兰设计；轮辋外侧的柱状凸起为轮胎安装定位筋，可适配实心橡胶轮胎或填充式免充气轮胎，避免充气轮胎在厂区尖锐碎屑环境下的爆胎风险。端盖部分采用流线型的减重槽设计，在保证端盖结构刚度、满足转子轴向定位与密封要求的前提下，尽可能削减非承载区域的材料厚度，降低轮体整体的转动惯量，让动力响应速度更快，启停过程的冲击更小。绕组与定子部分固定在中心轴套上，轴套内部预留了霍尔传感器与动力线的走线空腔，线缆可从轮轴中心孔直接穿出至底盘内侧，避免轮体转动过程中线缆发生缠绕剐蹭。转子外缘均匀分布的散热鳍片，随轮体转动过程中可带动周边空气形成定向气流，直接带走绕组工作产生的热量，

　　即使在长时间满载连续行走的工况下，也能将绕组温升控制在合理区间，避免过热退磁问题。轮体的径向承载面做了加厚处理，可承受单轮1.2吨以内的垂直载荷，满足多数厂区重载转运设备的承载要求；密封结构采用嵌套式迷宫密封，可阻挡厂区常见的粉尘、水渍进入电机内部，适配多尘、潮湿的复杂作业环境。
