辐条式机械制动连接轮盘结构设计

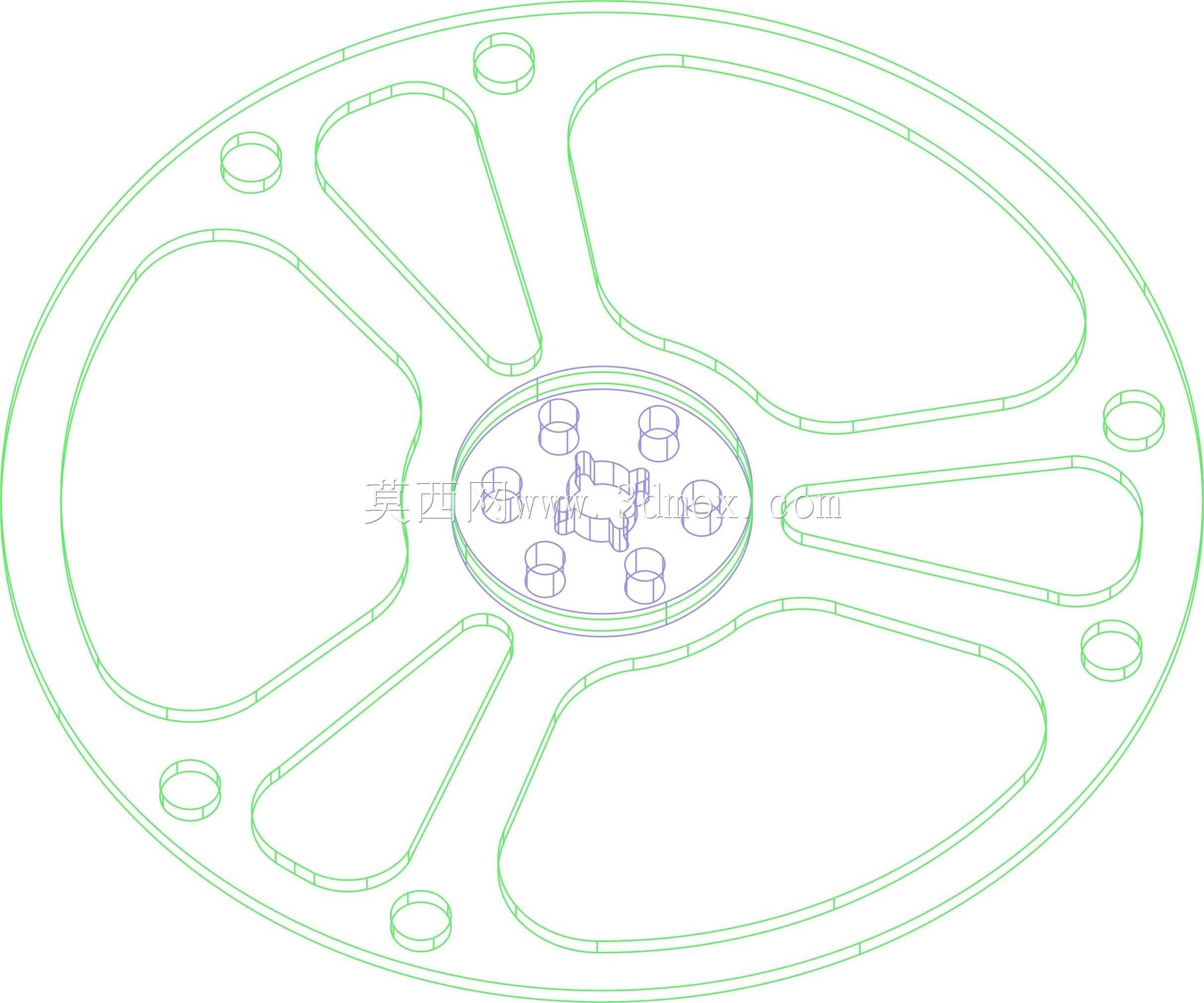

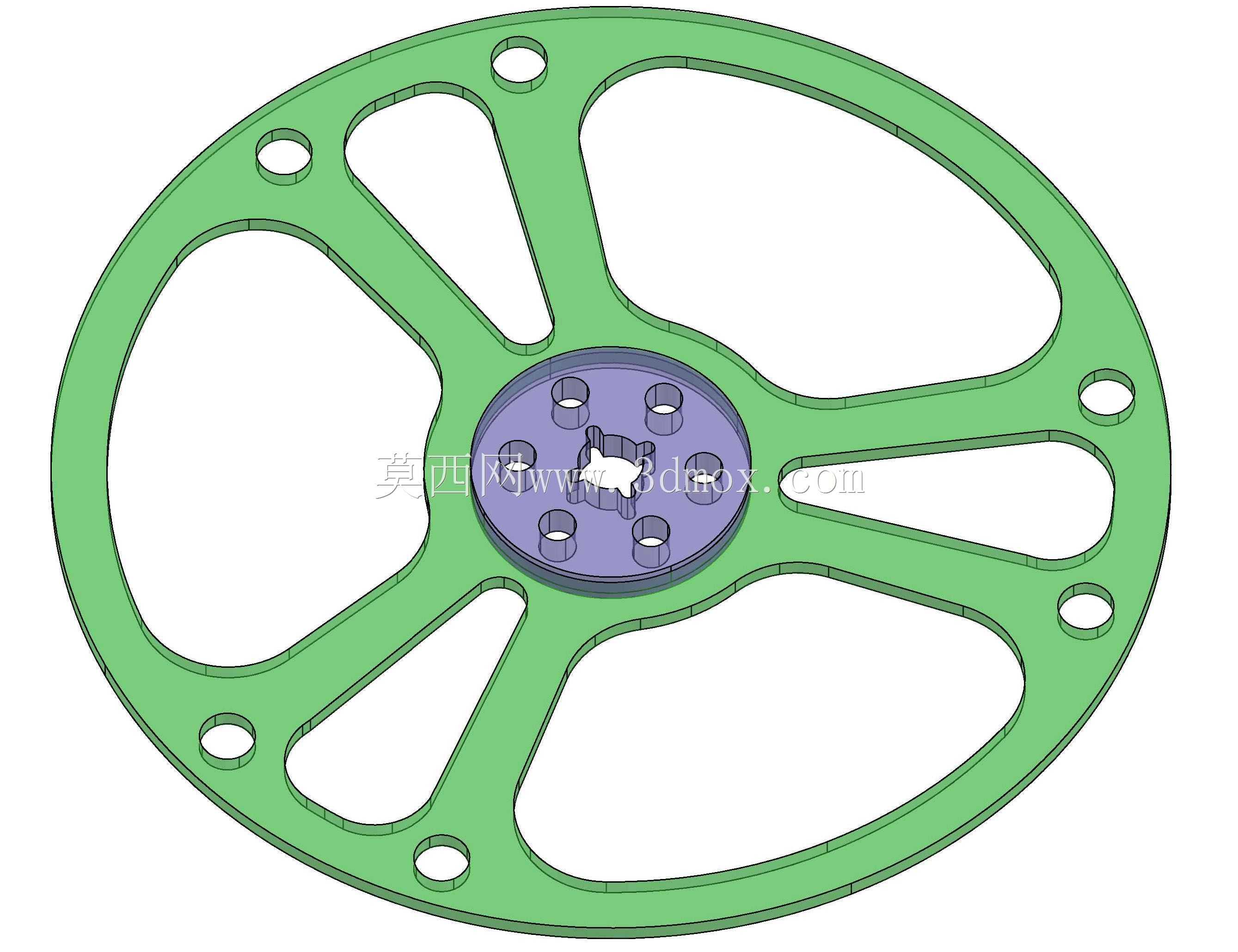

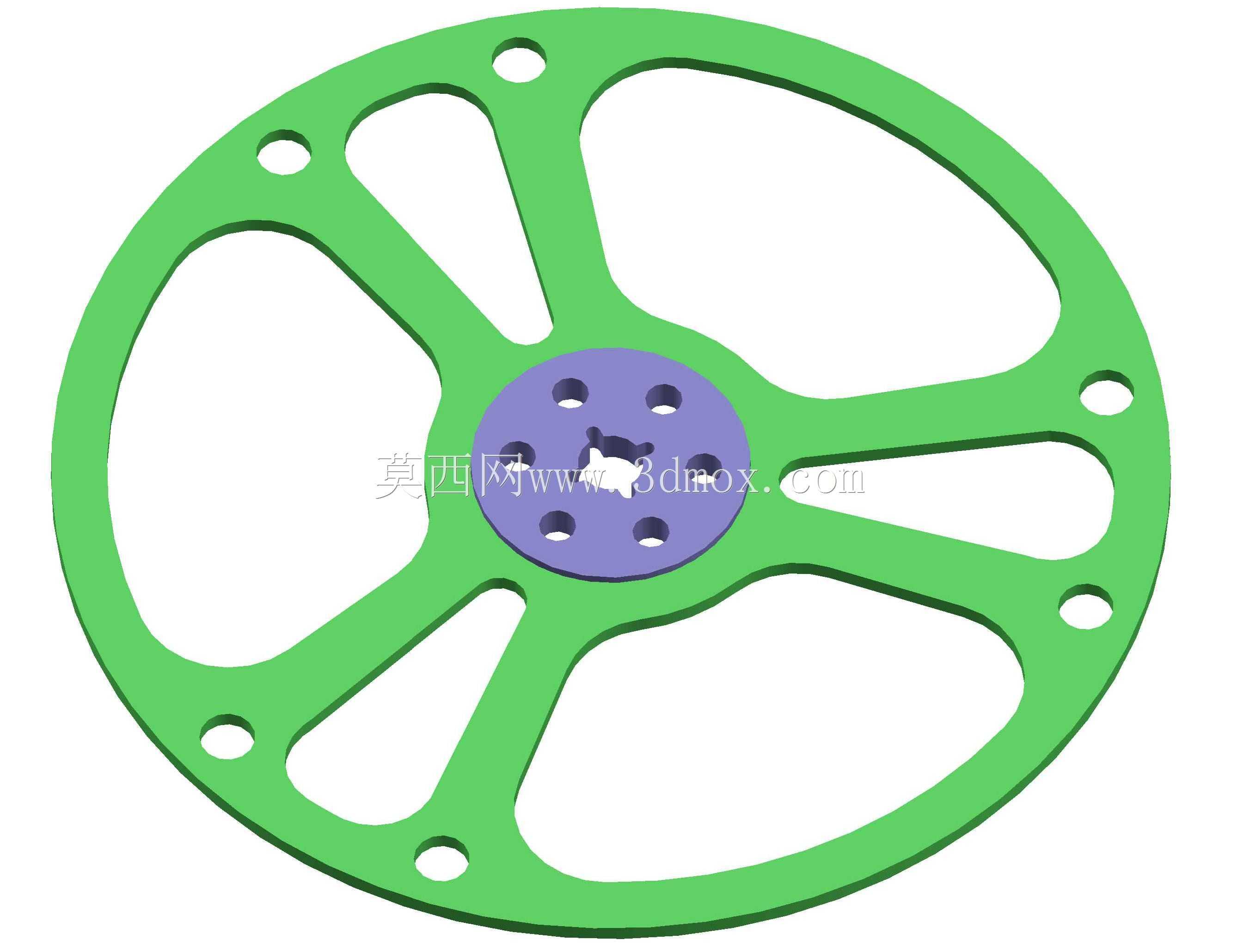

这款辐条式轮盘结构，常配套于中小型动力设备的制动传动链路中，在摩托车、小型通用动力机组、园林机械的动力输出端都能见到同类结构的应用，核心作用是承接动力轴的扭矩输出，同时为制动组件提供稳定的安装基准面，兼顾传动连接与制动承载的双重功能。从结构设计逻辑来看，整体采用大直径辐条式镂空布局，外圈为等厚度环形承载边，沿环向均匀分布8个小型安装通孔，可用于固定制动摩擦片外圈压环或是外接传动带轮的连接定位，孔位的位置度公差控制在0.05mm以内，保证装配后整圈的动平衡精度，避免高速运转时产生径向跳动。中心区域为加厚的轮毂安装座，座体上均匀布置6个柱形安装沉孔，中心开设带键槽的轴孔，可直接与动力输出轴通过平键实现周向固定，沉孔用于穿装锁紧螺栓，将轮盘与轴端的连接法兰牢牢锁固，加厚的轮毂结构可有效分散轴孔处的应力集中，承受频繁启停、制动时产生的冲击载荷。连接轮毂与外圈的7根变截面辐条采用圆弧过渡设计，每根辐条的截面从轮毂端向外圈端逐渐收窄，既保证了整体结构的抗弯抗扭强度，又最大化去除了非承载区域的材料冗余，相比实心轮盘结构减重可达40%以上，同时辐条之间的大尺寸镂空区域可在制动过程中形成自然的通风流道，带走制动摩擦产生的热量，避免制动组件因长时间工作出现热衰减。设计过程中需要重点控制几个安装边界尺寸：中心轴孔的公差带选用H7级，与常用的k6级输出轴形成过渡配合，保证装配同轴度；轮毂安装面与外圈安装面的平面度公差控制在0.03mm以内，避免装配后出现偏斜导致制动偏磨；外圈的径向圆跳动公差不超过0.08mm，保证制动时摩擦片接触均匀，不会出现局部磨损过快的问题。实际应用中，这类轮盘通常采用45号钢冲压后再进行机加工成型，关键安装孔位做铰孔处理保证装配精度，表面做发黑处理提升防锈能力，在频繁启停的工况下，辐条的圆弧过渡结构可有效分散交变应力，避免长期使用后出现辐条根部开裂的问题，同时镂空结构也方便日常维护时观察内部制动片的磨损情况，无需完全拆解即可判断制动组件的损耗状态。
