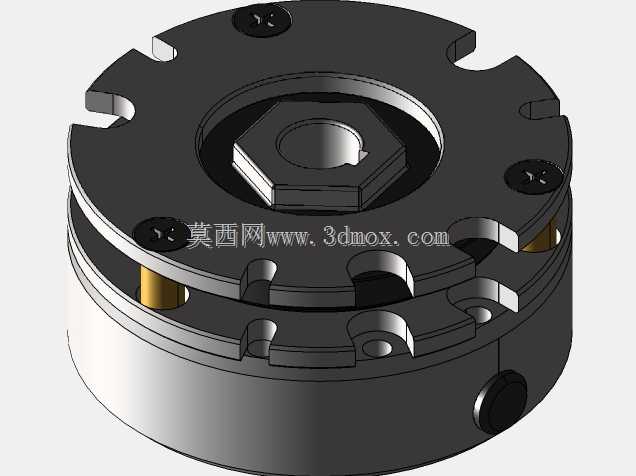

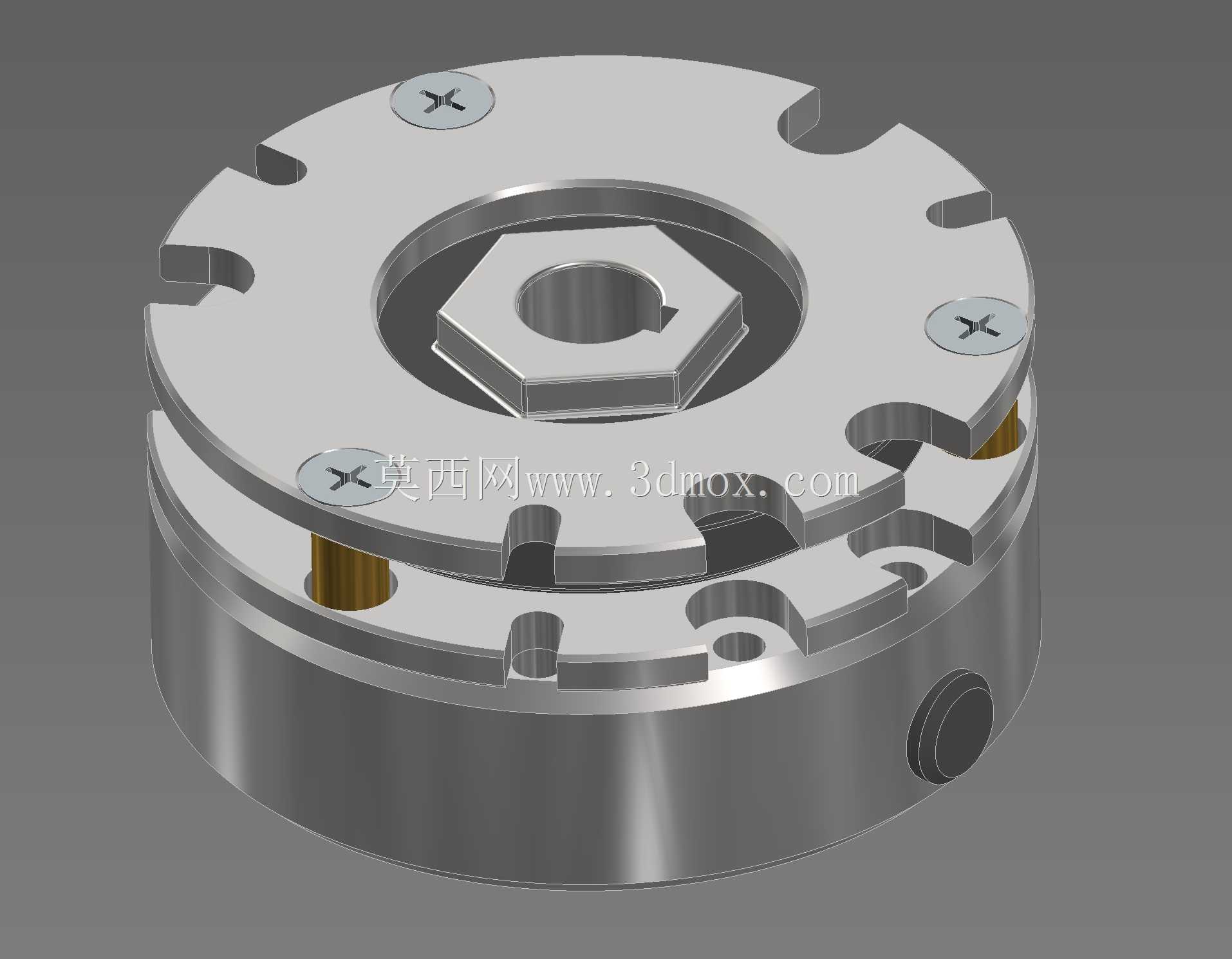

Nema34规格24V直流电磁制动组件

这款电磁制动组件适配Nema34尺寸规格的步进电机，在自动化传动链路里承担失电保护、位置保持的核心作用，常见于数控进给轴、小型输送线、精密变位机构这类需要断电锁止的场景，避免设备断电后负载滑移造成工位偏移、工件磕碰甚至安全隐患。从结构设计逻辑来看，该制动器采用非励磁摩擦制动原理，通电状态下内部线圈产生电磁吸力拉动电枢，克服弹簧预紧力让摩擦盘脱离约束，此时电机输出轴可无额外阻力顺畅转动，不会给传动系统带来额外的功率损耗；当供电切断时，电磁吸力瞬间消失，均布的压力弹簧会快速推动电枢板将摩擦盘夹紧在自身与压力板之间，通过摩擦面的静摩擦力传递制动力矩，锁止输出轴的转动，响应速度快，锁止刚性足。外形上采用圆盘式叠层结构，端盖预留了对称分布的沉头安装孔，可直接贴合Nema34电机的后端安装面完成固定，中心的六角轴孔可直接与对应规格的电机输出轴配合传递扭矩，无需额外设计转接轴套，安装边界紧凑，不会过多增加电机轴向的安装长度，适配多数对安装空间有严格限制的小型自动化设备。摩擦副采用耐磨摩擦材料，长期频繁启停制动也能保持稳定的摩擦系数，制动力矩衰减小，可满足5000rpm转速下的制动需求，日常运行无需额外加注润滑维护。设计时充分考虑了安装便利性，所有紧固件均采用标准规格，现场装配时无需定制特殊工具，出线位置预留了足够的走线空间，可适配不同方向的接线需求，不会与周边的机架、走线槽产生干涉。在选型适配时，可直接匹配对应安装尺寸的步进电机，无需修改原有电机的安装接口，大幅缩短设备改型、升级制动功能的设计周期，摩擦盘的间隙在出厂前已完成预调，现场安装后无需反复调整间隙即可直接投入使用，降低了现场装配的调试难度。
