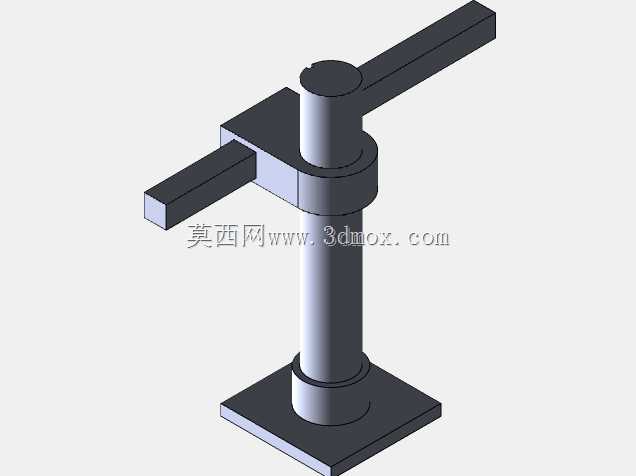

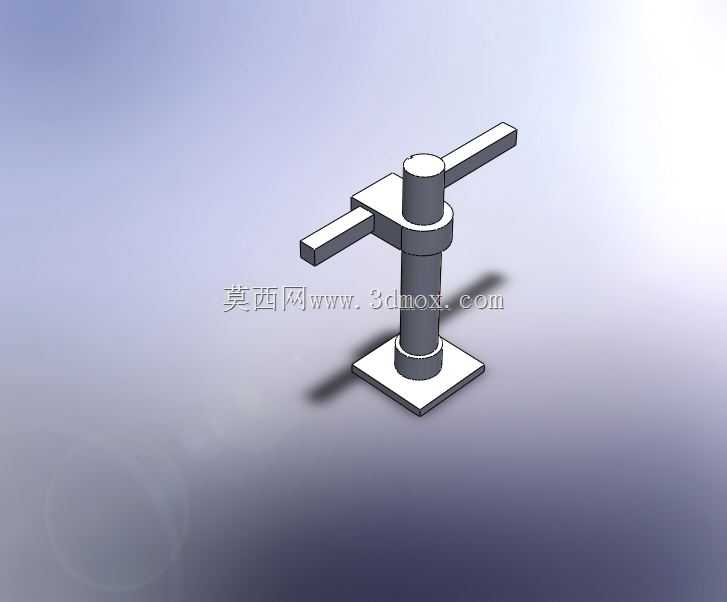

工业机器人圆柱坐标型立柱手臂结构

该结构是典型的圆柱坐标构型机械臂承载基体，在轻载搬运、点位上下料、教学实训类机器人单元中应用广泛，尤其适配需要在固定半径环形作业区间内完成物料转移、工位取放的生产场景，相比多关节臂结构，圆柱坐标构型的控制逻辑更简单，重复定位精度更容易保障，负载自重比表现更优，在小范围固定节拍作业场景下的设备维护成本更低。结构核心为垂直布置的方形安装底座，底座通过地脚螺栓可直接固定在型材工作台面或者设备安装基板上，底座上的安装孔位预留了足够的调整余量，可适配不同规格的安装基面，避免现场安装时出现孔位错位的问题。垂直立柱为整根圆柱导向承载结构，表面做了硬化处理以降低滑动摩擦损耗，立柱内部可集成滚珠丝杠或者同步带传动组件，为手臂组件的上下升降动作提供动力传递路径，升降行程可根据实际作业高度需求调整，常规配置下可覆盖300-500mm的垂直作业区间，满足常见流水线工位的高度差适配需求。手臂组件采用十字交叉布置结构，横向伸出的臂段可沿着垂直于立柱轴线的方向做伸缩移动，伸缩动作可通过齿轮齿条或者直线导轨配合传动实现，伸缩行程决定了结构的最大作业半径，该构型下臂部伸缩过程中末端负载的力臂变化可控，不会出现多关节臂的奇异位形问题，运动过程的振动抑制难度更低。横向伸出的操作端可配套夹爪、真空吸盘等不同末端执行器，完成工件抓取、涂胶、点胶等不同作业任务。设计过程中优先考虑了结构的工艺性，所有外露结构件均采用规则的方形、圆柱构型，可直接通过常规铣削、车削加工完成，不需要复杂的五轴加工工序，加工成本可控，装配环节的配合公差均采用基孔制配合，降低了装配调试的难度，立柱与底座的连接采用法兰面定位，可保证立柱的垂直度公差控制在0.02mm/100mm以内，避免臂部升降过程中出现卡滞、爬行的问题。臂部与立柱的滑动配合面预留了润滑脂加注通道，可在日常维护时快速完成润滑保养，延长结构的无故障运行时间。结构整体的安装边界清晰，底座占地尺寸较小，可灵活集成在现有自动化生产线的空余工位，不需要对原有产线布局做大幅调整，适配多品种小批量生产场景下的快速换型需求。
