带多孔输出摇臂的小型舵机结构设计

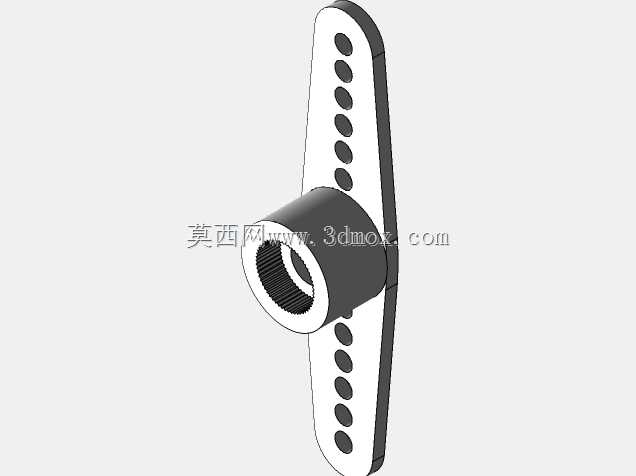

在小型自动化执行机构的选型与结构适配过程中，这类带多孔输出摇臂的微型伺服结构，是很多桌面级设备、小型动作单元里的核心执行部件。不同于大功率工业伺服的法兰输出形式，这类结构的输出端直接集成了一字型多孔摇臂，摇臂上沿长度方向排布的等距安装孔，是为了适配不同摆臂力矩需求与行程边界设计的——当负载连接点距离输出轴中心越近，相同输出扭矩下能带动的负载重量越大，动作响应速度也更快；连接点越靠外，能实现的直线动作行程越长，适合需要大摆幅推拉动作的工位。

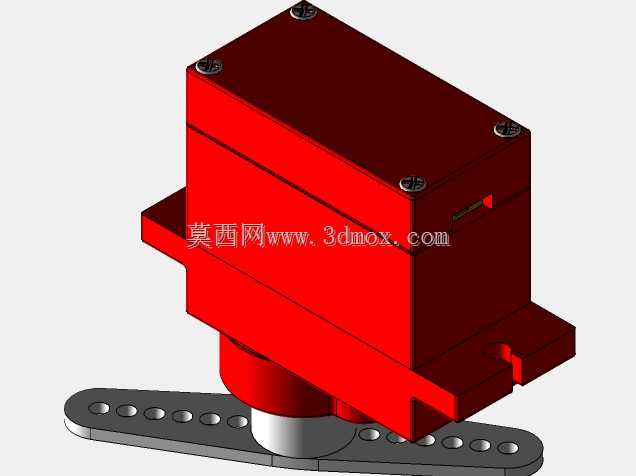

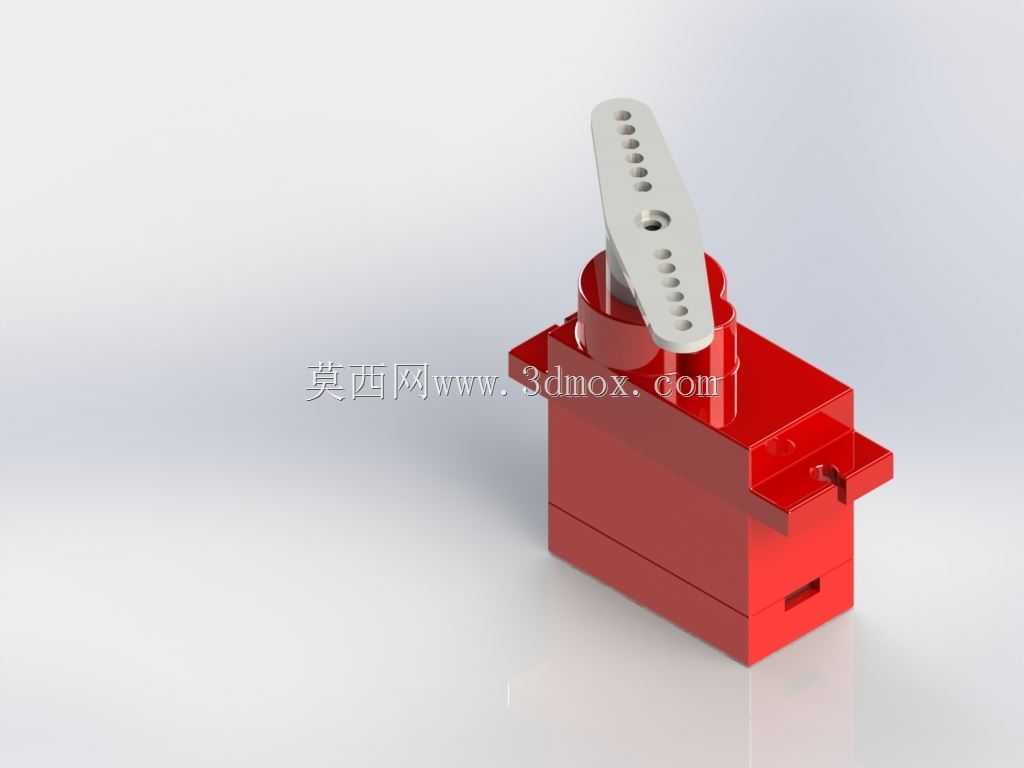

从结构设计逻辑来看，这个模型仅还原了机械传动连接部分，省略了电气接线、驱动电路板等电气组件，核心呈现的是内部齿轮减速组到输出轴的动力传递路径，以及外壳的安装定位结构。外壳采用上下扣合的盒式结构，侧面伸出的两个带孔安装耳是核心安装定位边界，安装时可以通过两个耳片上的通孔穿入螺丝，直接固定在设备的安装基板上，不需要额外设计定制安装支架，能大幅降低小型设备的结构设计工作量。底部预留的方形开槽，是给内部电位器或者走线预留的空间，实际装配时可以从这个位置引出驱动信号线，避免走线干涉摇臂的摆动行程。

这类结构的实际应用场景非常广泛，在航模的舵面控制、小型机器人关节动作、自动化设备的料仓挡料机构、桌面流水线的分料拨爪驱动、智能门锁的锁舌伸缩驱动里都能看到同类型结构的身影。设计这类结构的三维模型时，需要重点关注几个核心尺寸边界：首先是输出轴的中心高度，这个尺寸直接决定了摇臂摆动时的最低高度，避免摇臂动作时剐蹭安装基板；其次是安装耳的孔位间距，这个尺寸需要和常用的安装型材孔距匹配，保证通用互换性；再者是摇臂的摆动角度范围，常规这类结构的有效摆角在0到180度之间，建模时需要做运动干涉检查，确认摇臂摆到两个极限位置时，不会和外壳、周边安装结构发生碰撞。

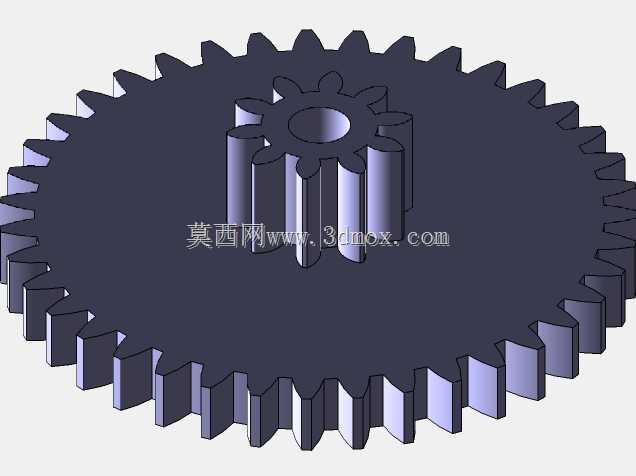

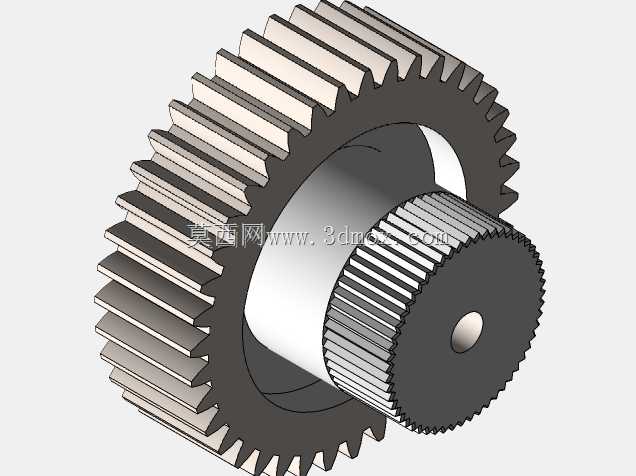

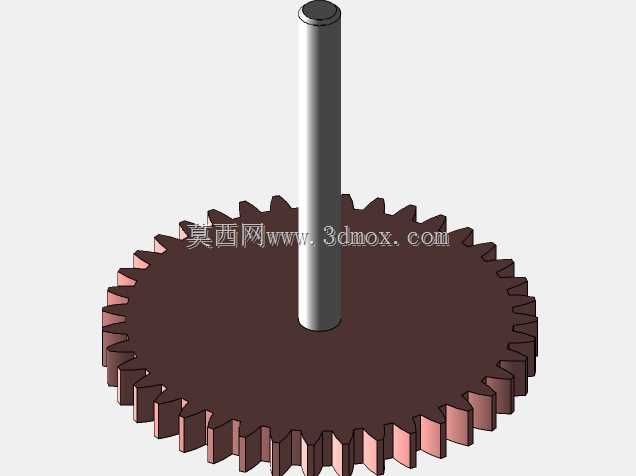

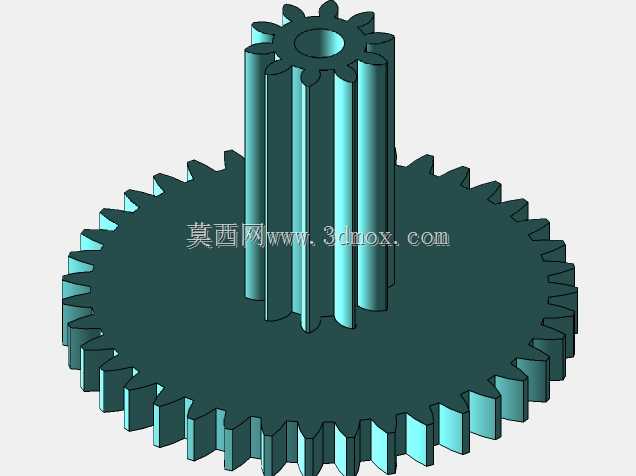

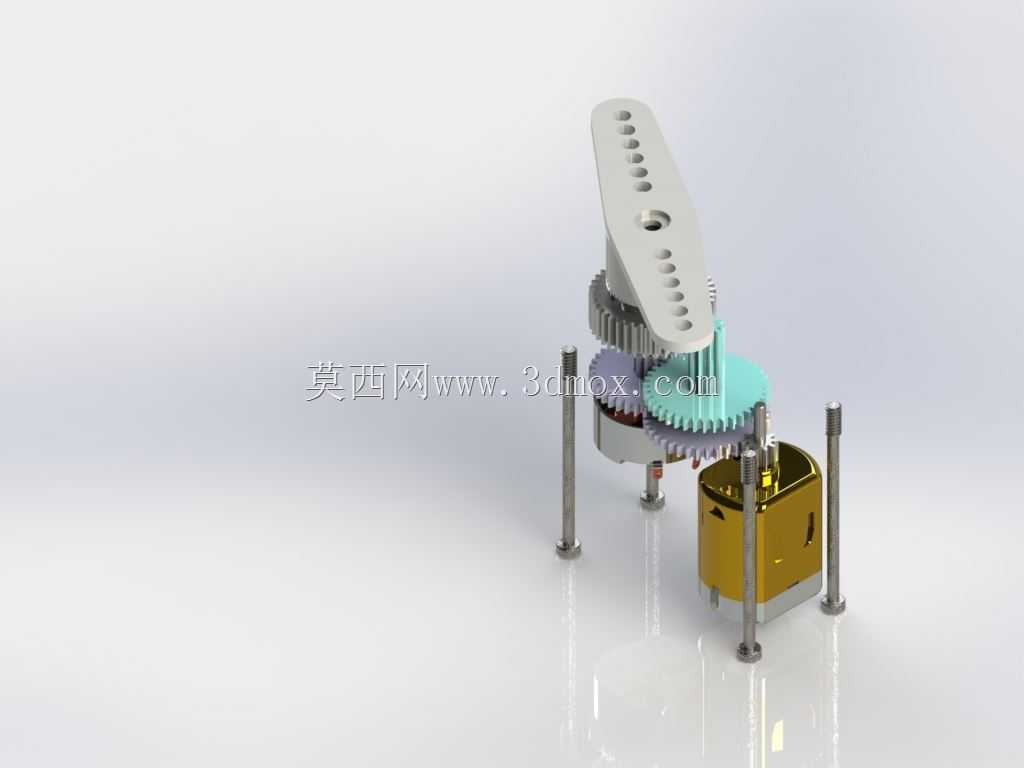

从传动结构来看，这类伺服的内部是多级齿轮减速结构，把电机的高速低扭矩输出，通过齿轮组减速后转化为输出轴的低速高扭矩输出，模型里还原的输出摇臂和输出轴的连接是扁位配合，能避免大扭矩输出时摇臂和轴之间发生打滑，保证动作位置的精度。外壳的加强筋设计在壳体的转角位置，既能提升塑料壳体的结构强度，避免安装锁紧时壳体发生变形，也能在注塑生产时减少壳体的缩痕，提升成品外观质量。
