小型有刷直流驱动电机结构设计

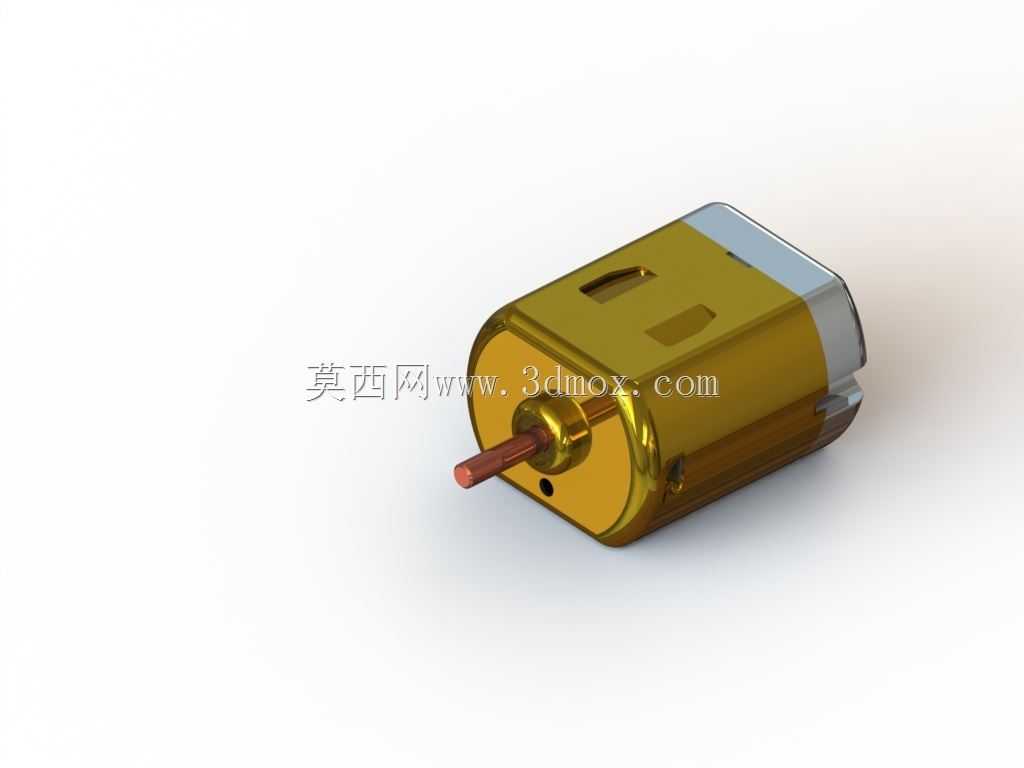

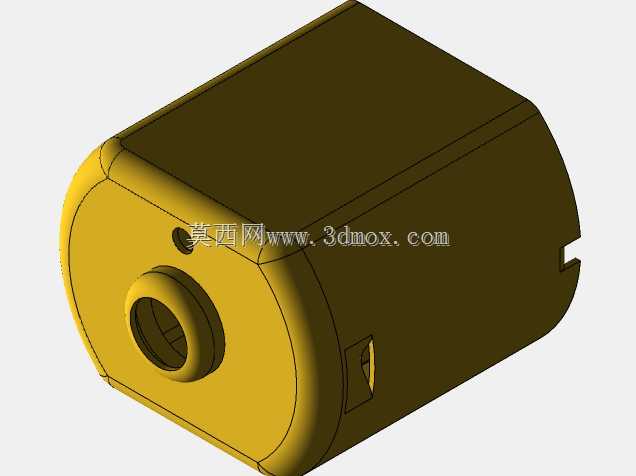

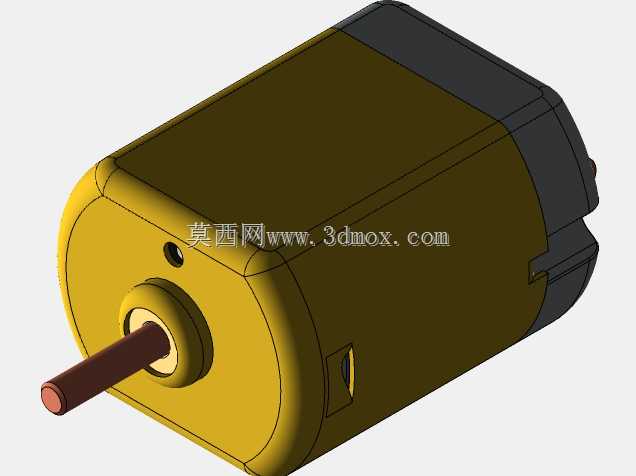

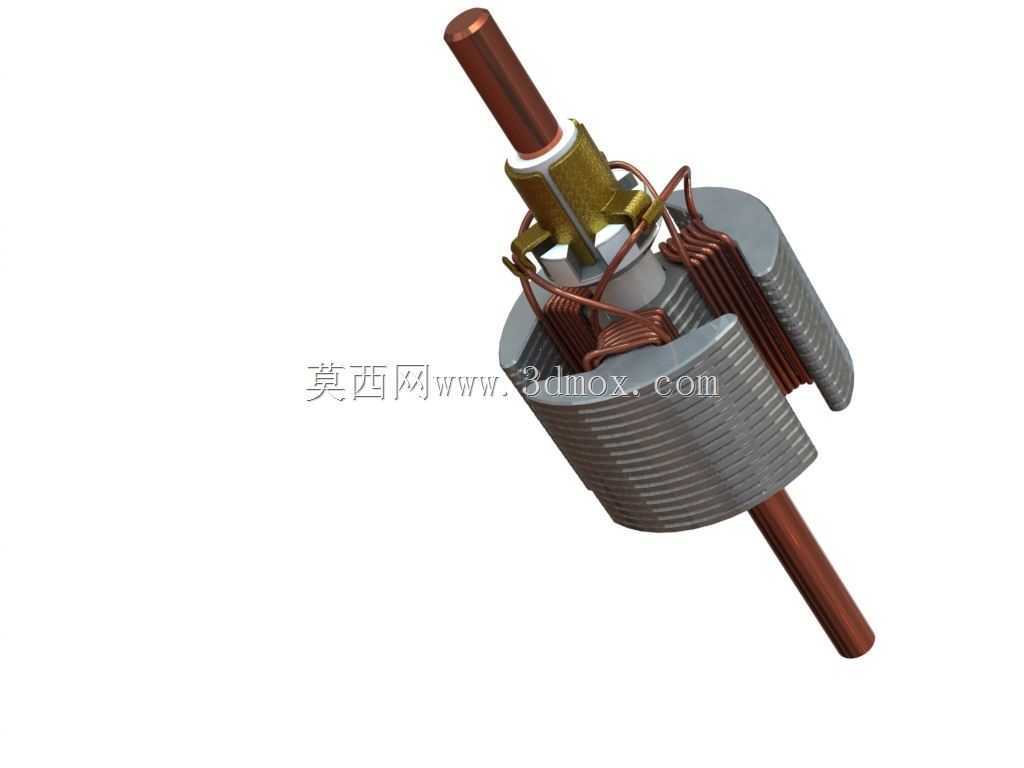

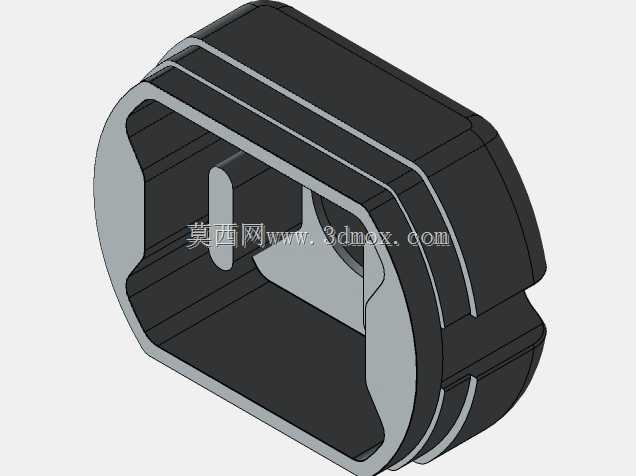

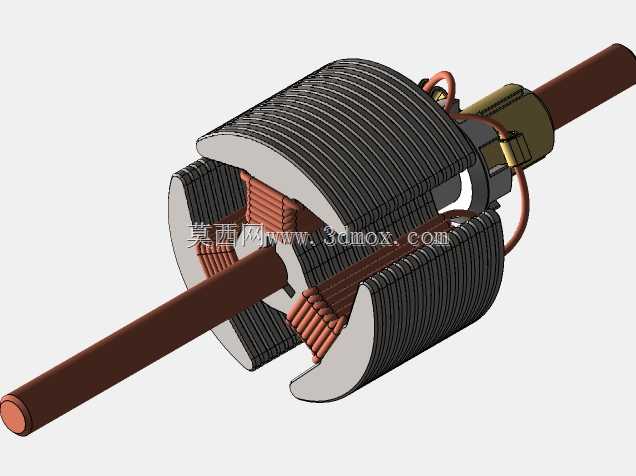

　　这类小型直流电机是桌面级小型自动化执行机构、学生竞赛类机器人底盘、小型电动玩具传动系统里最常见的动力输出部件，日常做结构选型的时候，很多新手容易忽略安装边界和输出轴配合公差，最后打样出来的固定座要么卡不住机壳，要么输出轴和联轴器同轴度偏差太大，跑起来抖得厉害。从模型呈现的结构来看，机壳采用的是常见的扁方拉伸金属壳，这种壳型的好处是安装的时候不需要额外做防转定位，只要固定座的卡槽尺寸匹配机壳的外轮廓宽度，就能直接限制电机自身的转动趋势，不像圆形机壳还要额外加顶丝或者防转切面，小负载场景下装配效率能提不少。输出轴是单出轴的光轴设计，轴径属于常规小型电机的通用尺寸，搭配市面上常见的铜质联轴器、塑料齿轮都能直接适配，做传动结构的时候不用额外定制非标连接件，对于快速原型验证来说非常友好。设计这类电机模型的时候，首先要还原的是机壳两端的端盖配合止口，很多人建模的时候容易把端盖和机壳做成一体，实际生产里机壳是拉伸件，端盖是冲压件，两者靠过盈配合压装到一起，止口的深度和配合公差直接影响内部转子的同轴度，要是建模的时候没留对配合余量，做结构干涉检查的时候就会发现端盖压装后会蹭到转子绕组。机壳表面的散热槽不是装饰结构，小功率直流电机持续负载运行的时候，绕组发热会通过机壳散出去，这几条浅槽能在不增加机壳整体壁厚的前提下提升散热面积，同时还能加强机壳的结构刚性，避免压装端盖的时候机壳变形。从安装边界来看，这类电机的固定通常有两种方式，一种是靠机壳扁方的两个侧面卡在安装座的U型槽里，靠槽的上下两个面限制电机的轴向窜动，另一种是利用端盖上的两个安装孔穿螺丝固定，建模的时候要注意端盖安装孔的中心距和机壳端面的相对位置，很多外购的小型电机这个尺寸的公差其实不小，做安装座的时候如果按绝对零公差去画孔位，实际装配的时候很容易对不上螺丝。

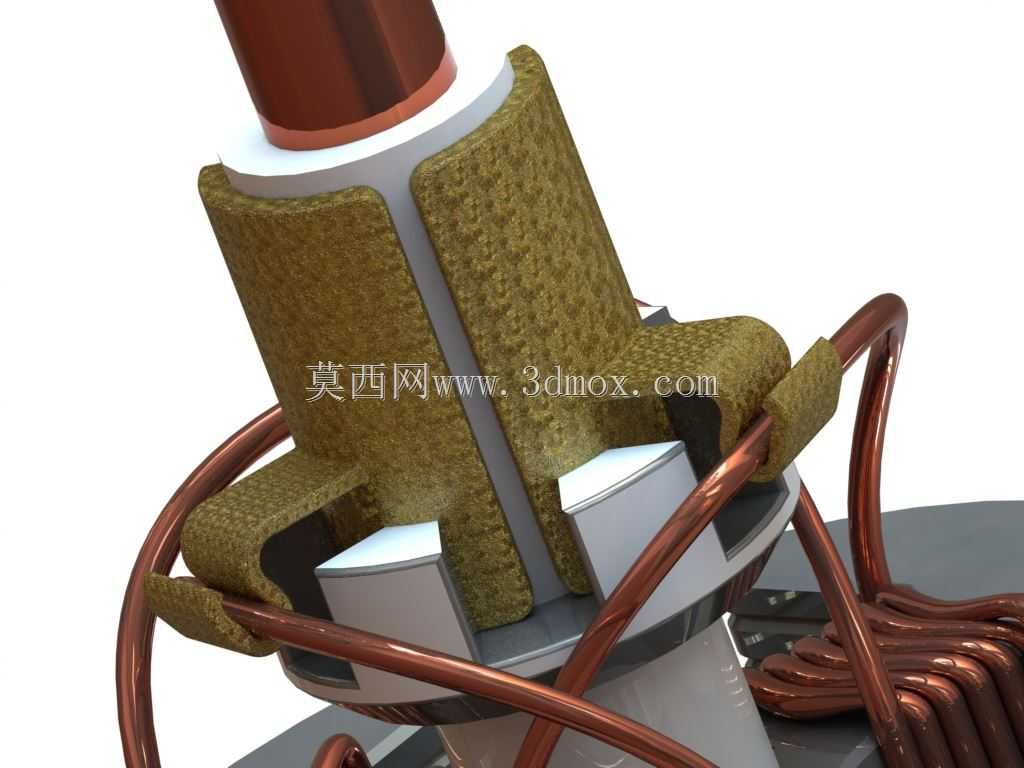

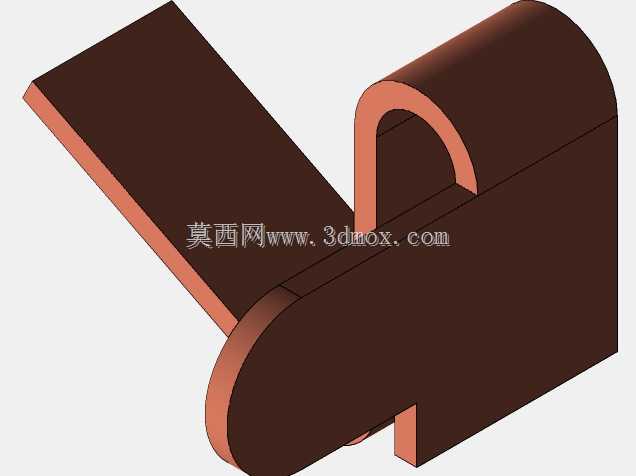

　　输出轴的伸出长度也要严格控制，太长的话配齿轮的时候悬臂太长，负载大了轴容易弯，太短的话联轴器固定螺丝没法锁紧，容易出现打滑丢转的情况。实际应用里，这类电机通常搭配减速齿轮组使用，直接输出的转速太高扭矩太小，不管是驱动机器人轮子还是带动小型连杆机构，都没法直接用，所以建模的时候如果是做整套传动系统，还要提前算好输出轴和一级减速齿轮的配合间隙，避免齿轮啮合太紧卡滞，太松又有回程间隙。机壳尾部的端盖上通常会预留两个电刷的安装位，这个模型里虽然做了外观还原，但如果要做内部结构的详细设计，还要考虑电刷和换向器的接触压力，压力太大磨损快，压力太小容易跳火接触不良。

　　另外这类电机的供电引线是从尾部端盖引出来的，建模的时候要留好引线的出线槽位置，不然安装的时候引线会被端盖压住，磨破绝缘层造成短路。做结构设计选型的时候，不能只看电机的外径和长度参数，还要注意输出轴的中心高，也就是输出轴轴线到电机安装基准面的距离，这个尺寸直接决定了后续传动齿轮的中心距，要是中心高算错了，整套传动机构的啮合关系全错，装起来根本转不动。很多刚接触机械设计的人做小型设备的时候，选电机只看电压和转速，忽略了安装尺寸的匹配，最后整个安装支架要反复改，浪费打样成本。这个模型的外观渲染还原了金属机壳的质感和输出轴的金属切削纹理，做方案展示的时候能很直观地让非技术人员看懂动力部件的安装位置和外形轮廓，不用对着二维工程图脑补结构。

　　实际生产里这类小型电机的机壳大多是镀锌钢板拉伸做的，表面的金色处理一般是镀彩锌，既能防锈也有一定的装饰作用，端盖部分是镀镍的，表面更光滑不容易氧化。做三维建模的时候，机壳的拉伸圆角要符合实际冲压工艺的要求，不能做成直角，不然实际生产的时候拉伸工序会把钢板拉裂，模具寿命也会很短。输出轴的端面要做倒角处理，方便往联轴器或者齿轮里插，轴上通常会有一个扁位或者卡簧槽，用来固定传动件防止轴向窜动，这个模型里做的是光轴展示，实际应用的时候可以根据自己的传动需求在轴上增加对应的固定结构。另外要注意，这类电机的转子是有动平衡要求的，要是自己做非标改制，比如在轴上加额外的零件，一定要重新做动平衡，不然高速转动的时候振动会非常大，不仅噪音大，还会加速轴承的磨损，缩短电机的使用寿命。在小型自动化设备里，这类电机经常用来做小型传送带的驱动、料仓的挡料机构拨动、小型云台的转动驱动，因为成本低、采购方便，替换性强，是小负载动力场景的首选部件。
