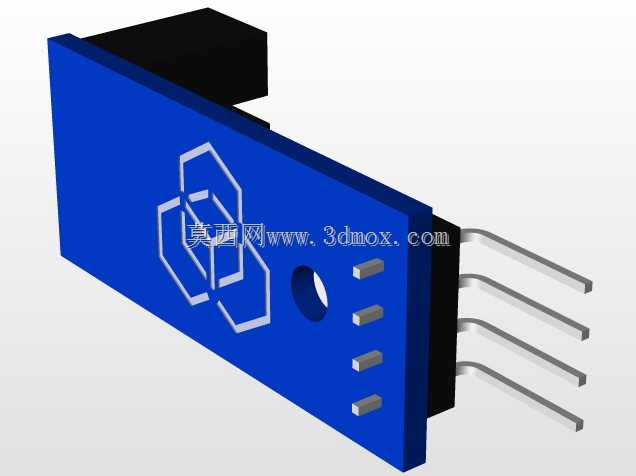

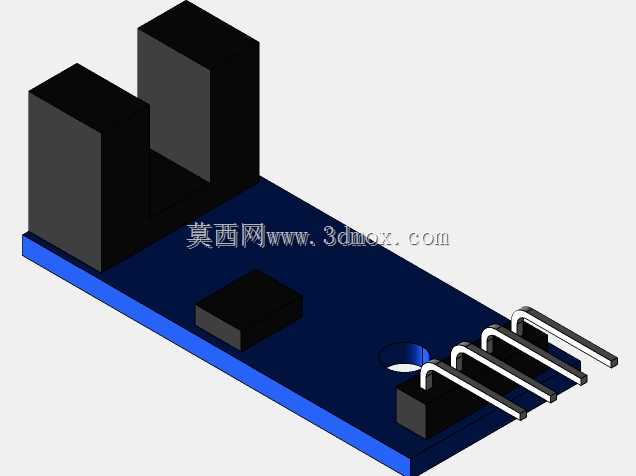

槽型光电传感器模块结构设计

这款槽型光电检测模块的结构设计，核心围绕非接触式位置检测场景的实际安装需求展开，在自动化生产线的工件到位检测、传动机构的原点定位、智能设备的行程限位这类场景中，这类光电检测元件是触发信号传递的核心部件，相比接触式微动开关，它没有机械磨损，响应速度更快，在高速往复运动的机构上使用寿命更长。设计时首先确定了槽口的宽度与深度参数，槽体两侧分别排布红外发射与接收管，两侧元件的对位精度控制在0.1mm以内，避免发射管的红外光束出现偏斜导致接收端信号误判，槽体部分采用黑色不透光材质注塑成型，既能阻隔外界环境杂光对接收管的干扰，也能为内部的发射、接收管提供物理防护，避免装配过程中引脚受力弯折。模块的载板采用标准PCB板材设计，板型轮廓做了圆角处理，避免安装时锐边划伤操作人员或相邻线束，板上预留的安装孔位匹配常用的M2螺丝规格，孔位间距参考了市面通用传感器模块的安装尺寸，能够直接适配现有设备的安装位，不需要额外调整安装支架结构。引脚部分采用直插排针设计，排针伸出长度兼顾了焊接可靠性与接插便利性，排针间距采用标准2.54mm规格，既可以直接焊接在主控板上，也能通过杜邦线快速接插，方便样机调试阶段的快速拆装替换。板上除了核心的槽型光耦元件外，还预留了信号处理电路的元件排布空间，能够根据实际使用需求加装限流电阻、信号放大芯片，输出的开关量信号可以直接接入PLC或者单片机IO口，不需要额外添加信号转换电路。设计过程中重点考虑了模块的安装边界，整体板厚控制在1.6mm，元件最高凸起高度不超过槽体顶部平面，安装时不会和周边的运动部件产生干涉，槽口的开口方向与板边平行，方便设计人员在做结构布局时快速对齐检测位置，不需要额外计算角度偏移量。红外发射与接收管的引脚在板上做了弯折固定处理，避免长期受振动后元件移位导致检测精度下降，板上的走线做了加宽处理，大电流回路的走线宽度满足长期通电的载流要求，避免长时间工作时走线过热影响元件寿命。
