ITR9608槽型光电传感元件三维结构

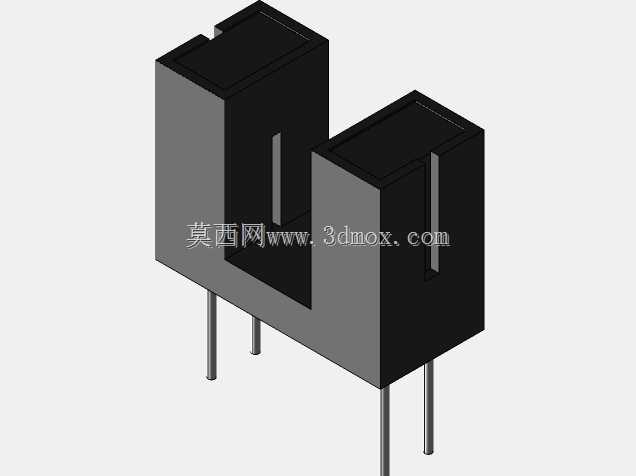

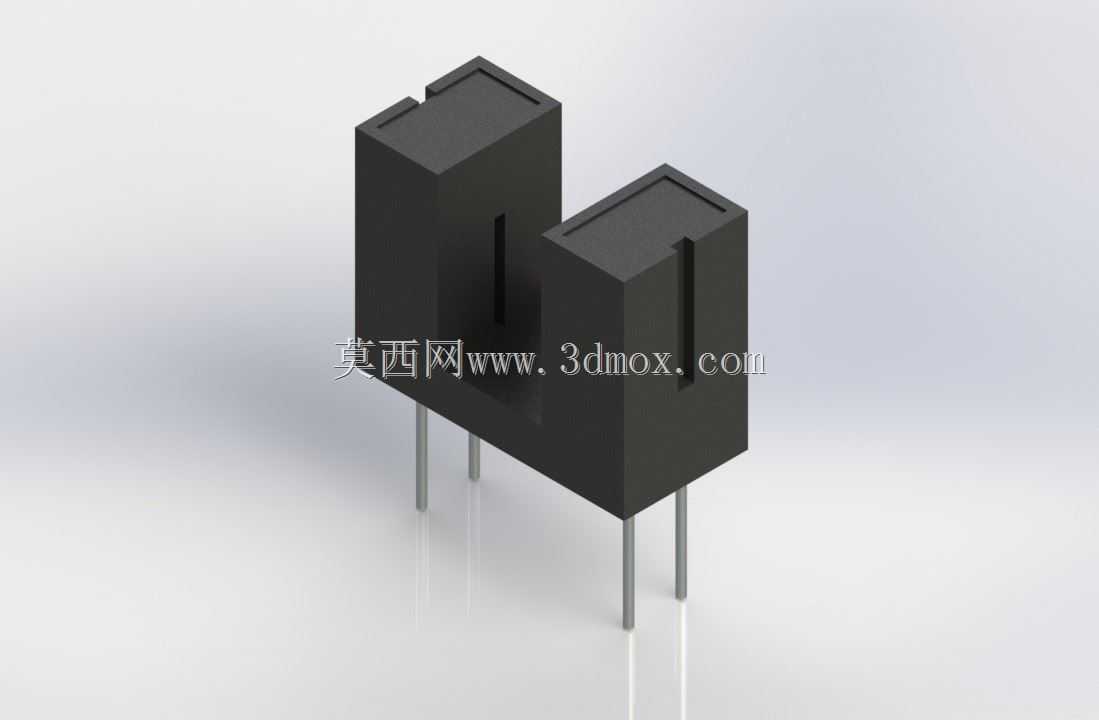

这款槽型光电元件的三维结构还原，完全围绕实际板级安装、光路对位的工程需求搭建，没有多余的装饰性结构，所有特征都对应量产元件的真实物理边界。做设备电控选型时，这类元件常被用在限位检测、转速采集、位置确认场景，比如小型自动化送料机构的料到位检测、步进电机轴端的码盘读速、翻盖类设备的开合状态判断，都靠这类槽型结构实现非接触式信号触发，相比机械触点开关没有磨损问题，响应速度能覆盖绝大多数中低速工控场景。从结构设计逻辑来看，主体的U型槽是核心功能区，槽宽的尺寸公差直接决定发射端与接收端的光路对准精度，建模时特意保留了槽内壁的细微拔模斜度，还原注塑外壳的真实成型特征，避免装配时出现光路遮挡的误判。四个直插引脚的长度、引脚间距严格对应PCB封装的标准尺寸，引脚根部的凸台结构做了精准还原，这部分是插件焊接时的定位基准，能保证过波峰焊时元件不会浮高偏移，引脚的直径尺寸也匹配常规PCB钻孔的工艺要求，不需要额外改孔就能直接适配标准封装库。外壳的整体外形做了等比例还原，顶部的两个小凸台是生产时的注塑进胶点残留结构，侧面的细微凹槽是模具分型线的位置，这些细节虽然不影响功能，但在做整机结构干涉检查时，能避免因为模型简化导致的装配间隙误判，比如当传感器需要紧贴安装支架固定时，分型线的凸起如果没做出来，实际装配就会出现元件装歪、槽位偏移的问题。安装层面，这类元件不需要额外的固定法兰，多数场景是直接焊接在PCB上靠引脚固定，部分需要外置安装的场景，也可以依托外壳的平直侧壁做定位靠面，建模时外壳的各个安装基准面都做了平面度的特征还原，方便设计人员直接提取基准做支架定位。光路部分的结构隐藏在黑色外壳内部，建模时也对应了发射管与接收管的安装位置，槽口的边缘做了微小的倒角处理，避免生产组装时刮伤内部的光学元件，同时这个倒角也能减少环境杂散光的漫反射干扰，提升信号触发的稳定性。在做三维装配时，这个模型可以直接导入设备装配体，用来检查检测位的安装空间是否足够，比如当被检测的挡片需要穿过槽口时，可以直接模拟挡片的运动轨迹，确认槽深是否满足行程要求，不会出现挡片撞坏传感器外壳的问题，也能提前确认走线位置，避免引脚和周边结构件出现短路风险。
