直插式光电接收传感器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289076
  • 直插式光电接收传感器结构设计
  • 直插式光电接收传感器结构设计
  • 直插式光电接收传感器结构设计
  • 直插式光电接收传感器结构设计
  • 直插式光电接收传感器结构设计

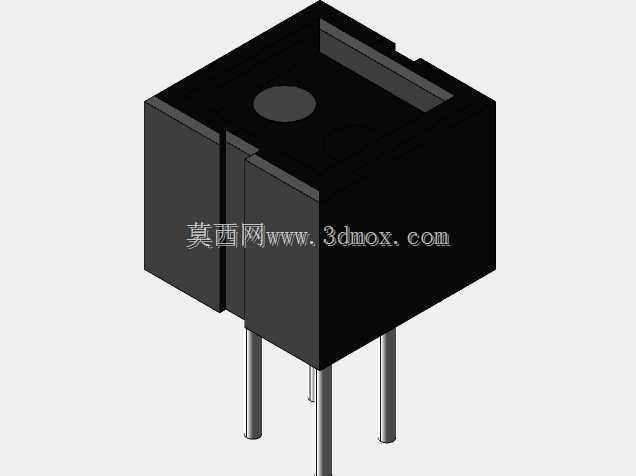

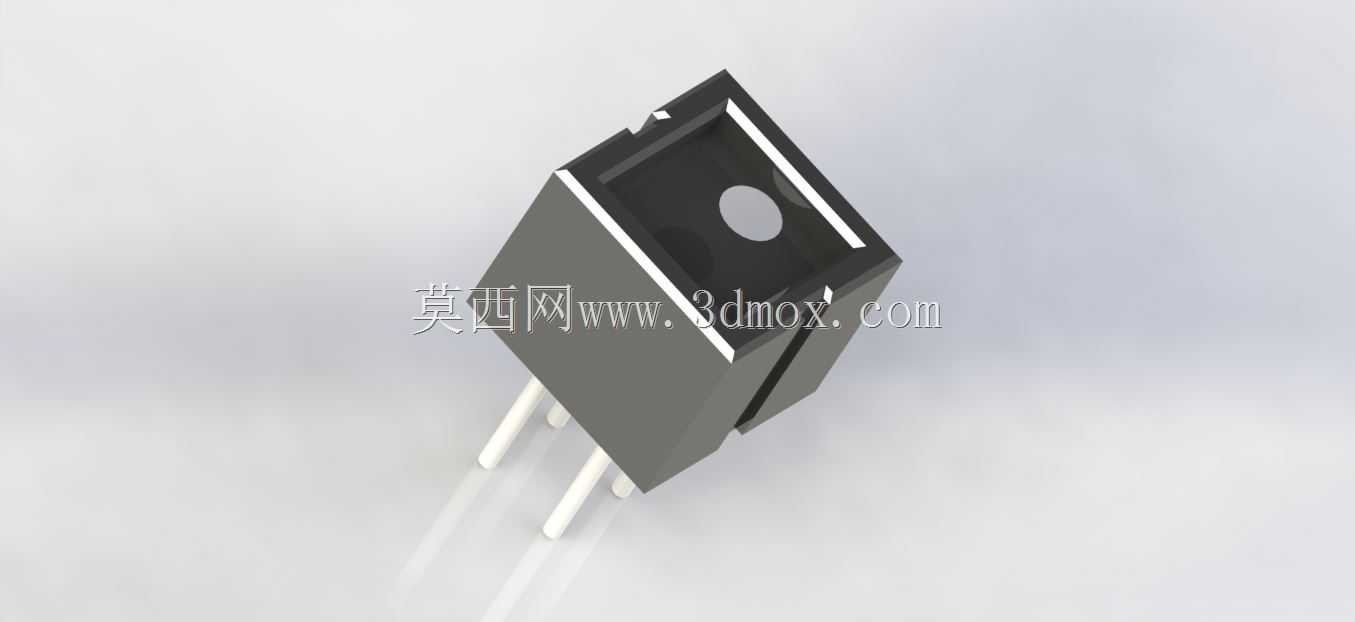

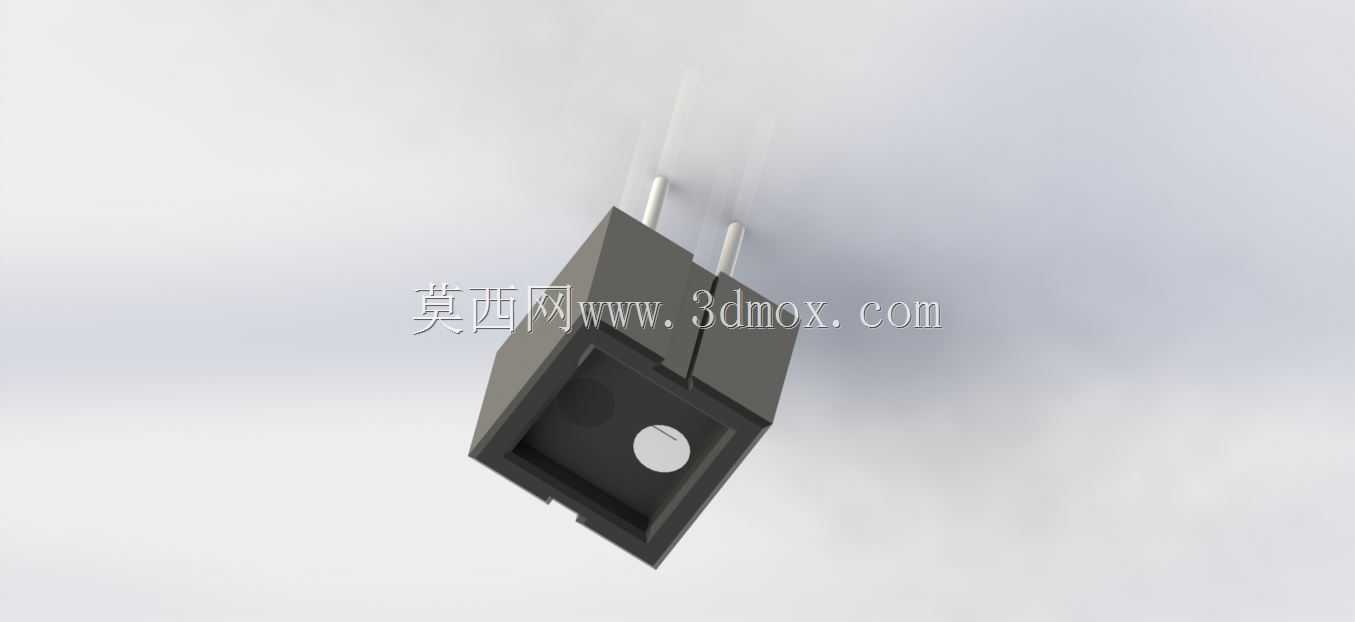

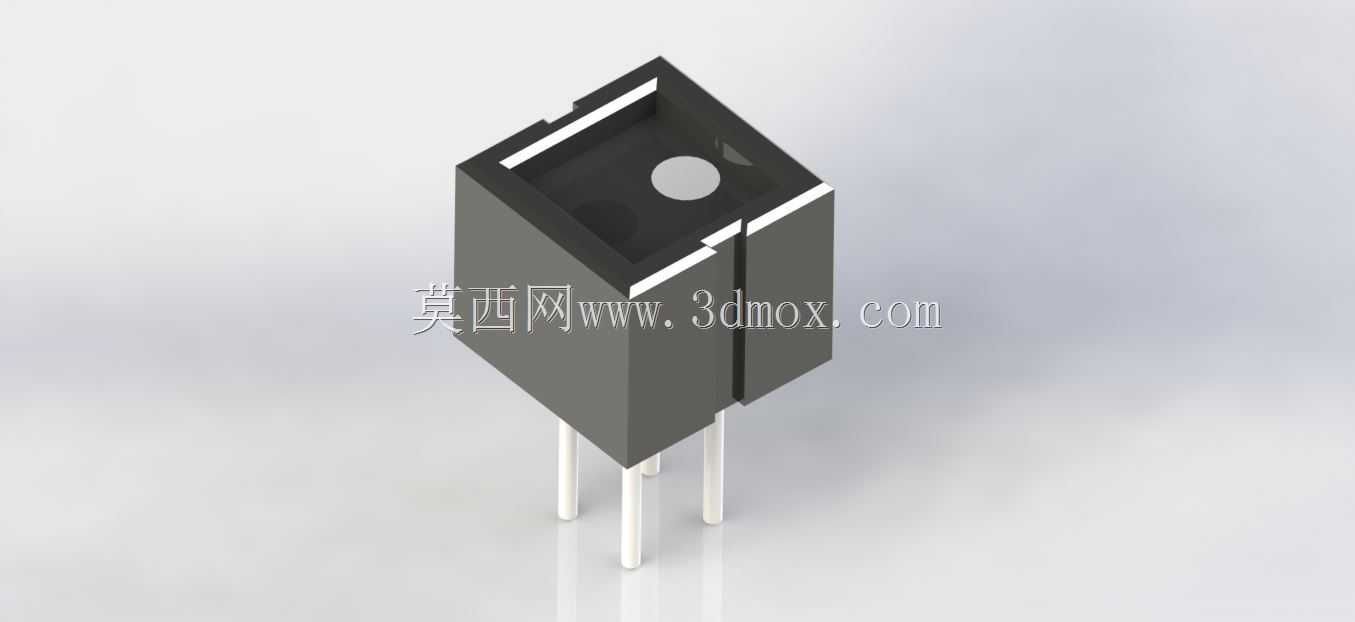

这款直插式光学感应元件的结构设计,完全贴合工业级光电传感场景的装配需求,在消费电子、工业检测、自动化计数、位置感应等多个场景中都能适配安装。从实际使用场景来看,这类元件常被集成在光电开关、红外对射检测模组、物体存在感应模块中,负责接收特定波段的光信号并完成光电转换,是各类非接触式检测设备的核心感应部件。

设计阶段首先考虑的是封装结构的防护性,黑色塑封外壳采用遮光性优异的环氧树脂材料,能够有效屏蔽环境杂散光的干扰,避免非目标波段光线进入受光区域造成信号误触发,外壳顶部预留的圆形受光窗口位置经过精准定位,刚好对准内部硅光芯片的有效受光面,保证入射光线能够最大化抵达感应区域。外壳侧面的开槽结构并非装饰设计,而是为了在注塑封装过程中定位内部引线框架,避免塑封料冲歪芯片位置,同时也能在批量焊接时增加焊盘与外壳的附着力,降低引脚受外力时的应力传递,避免内部键合点脱落。

引脚采用标准2.54mm间距直插设计,适配市面上绝大多数通用PCB板的孔位布局,三个引脚分别对应电源、信号输出、接地功能,引脚长度预留了足够的波峰焊吃锡空间,同时也能满足不同板厚的插装需求,引脚根部做了应力释放结构,在手工焊接或者设备插拔时,不会因为外力弯折导致根部塑封开裂。外形尺寸上,主体塑封部分采用方正的立方体结构,边长控制在5mm左右,既能够容纳内部的受光芯片与引线结构,又不会占用过多PCB板面空间,在高密度排布的感应阵列中也能灵活布置。

安装边界方面,这款元件不需要额外的固定结构,依靠直插引脚焊接在PCB上即可完成固定,受光窗口的法线方向即为最佳感应方向,设计时预留了0.5mm的窗口下沉深度,能够避免表面浮尘直接附着在受光芯片表面,降低日常维护的清洁频次。内部结构上,受光芯片通过导电银浆固定在引线框架的中心焊盘上,键合金丝连接芯片引脚与外部引线,整体封装完成后能够满足-40℃到85℃的工作温度范围,适配绝大多数工业现场的环境温度要求,在普通民用消费电子场景下更是有充足的性能余量。
