FRC竞赛用HTD同步带轮参数化设计

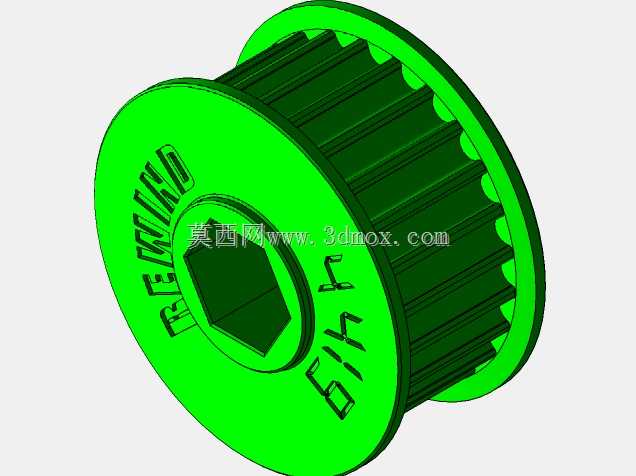

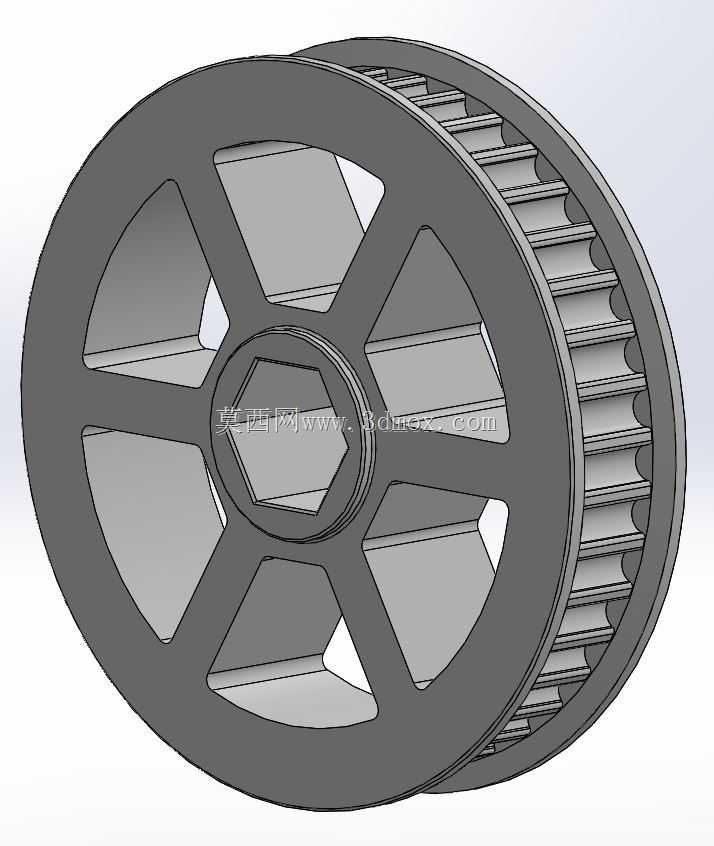

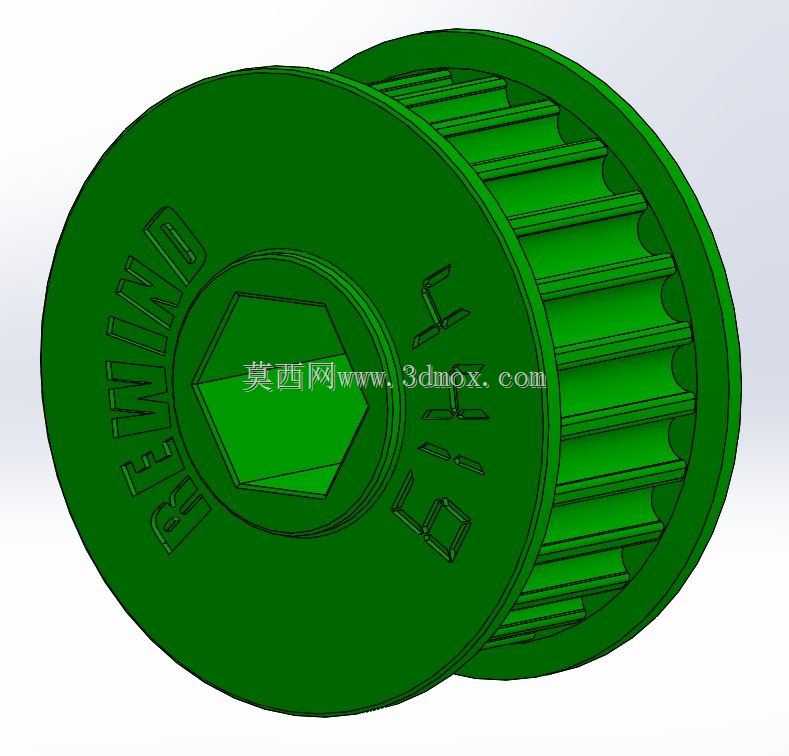

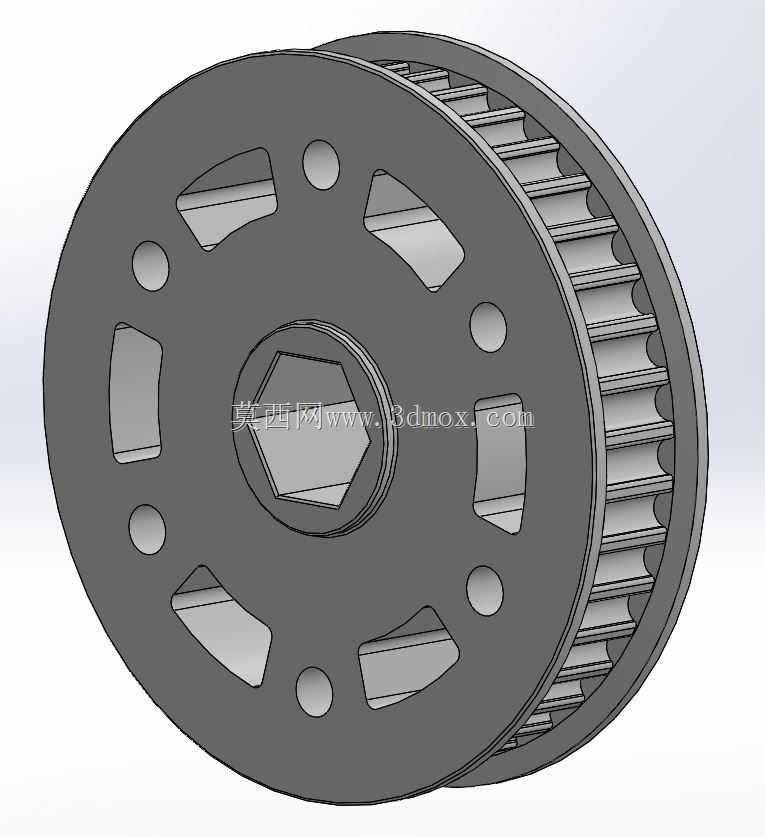

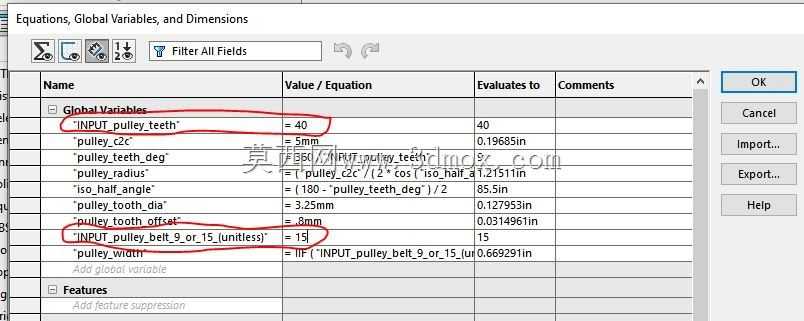

在FRC机器人竞赛的传动系统搭建中，同步带轮是核心传动部件之一，这类带轮需要适配不同轴距、不同负载的传动需求，同时要兼顾安装便捷性与传动精度，参数化设计的HTD圆弧齿同步带轮刚好能满足这类快速迭代的设计场景。这款带轮采用HTD齿形设计，圆弧齿廓能有效降低齿面应力集中，相比梯形齿同步带轮，传动过程中啮合更平顺，高速运转下的噪音与振动更小，能适配竞赛机器人频繁启停、瞬时负载波动大的工况，避免跳齿、断齿等故障影响赛事表现。从结构设计来看，带轮端面预留内六角安装孔，可直接与输出轴配合锁紧，无需额外加工键槽，大幅缩短竞赛机器人的装配调试周期；轮体采用辐板式轻量化结构，在保证轮齿强度、安装位刚性的前提下尽可能削减冗余重量，降低传动系统的转动惯量，提升机器人动作响应速度。参数化设计逻辑围绕实际装配需求搭建，核心变量关联齿形参数、带型适配、轴孔规格三个维度，设计时可直接通过调整全局变量匹配9mm或15mm宽度的HTD同步带，无需重新绘制齿形轮廓；齿数调整时，齿槽会沿分度圆自动均匀排布，同时轮缘直径、辐板尺寸会随齿数变化自动更新，保证不同齿数的带轮都能满足齿根强度要求，不会出现小齿数带轮齿根壁厚不足的问题。安装边界方面，带轮的轴向定位尺寸与内六角安装孔的同轴度公差控制在0.05mm以内，装配后带轮端面跳动量小，能避免同步带运转过程中出现跑偏、偏磨的问题；轮齿的齿向公差与齿距累积公差严格遵循HTD带轮的行业标准，与同规格同步带啮合时的侧隙控制在合理范围，既不会因侧隙过大导致传动回差超标，也不会因侧隙过小出现卡滞、磨损加剧的问题。在实际选型应用中，这类参数化带轮可快速适配机器人的升降机构、行走机构、 shooter发射机构等不同传动场景，比如大传动比的减速级可选用小齿数主动轮搭配大齿数从动轮，需要紧凑安装空间的场景可调整辐板厚度适配狭窄安装位，无需重复建模就能快速生成符合需求的带轮模型，大幅提升竞赛机器人的设计迭代效率。轮体的细节设计也充分考虑了实际使用需求，端面的标识位可直接标注带轮齿数、适配带宽等信息，装配时能快速识别零件，避免错装；轮缘两侧的挡边高度略高于同步带厚度，能在装配存在少量偏差时限制同步带轴向窜动，提升传动系统的可靠性，即使在机器人高速移动、急转向的工况下，也能保证同步带不会从带轮上脱出。
