三输入并联驱动齿轮传动箱结构设计

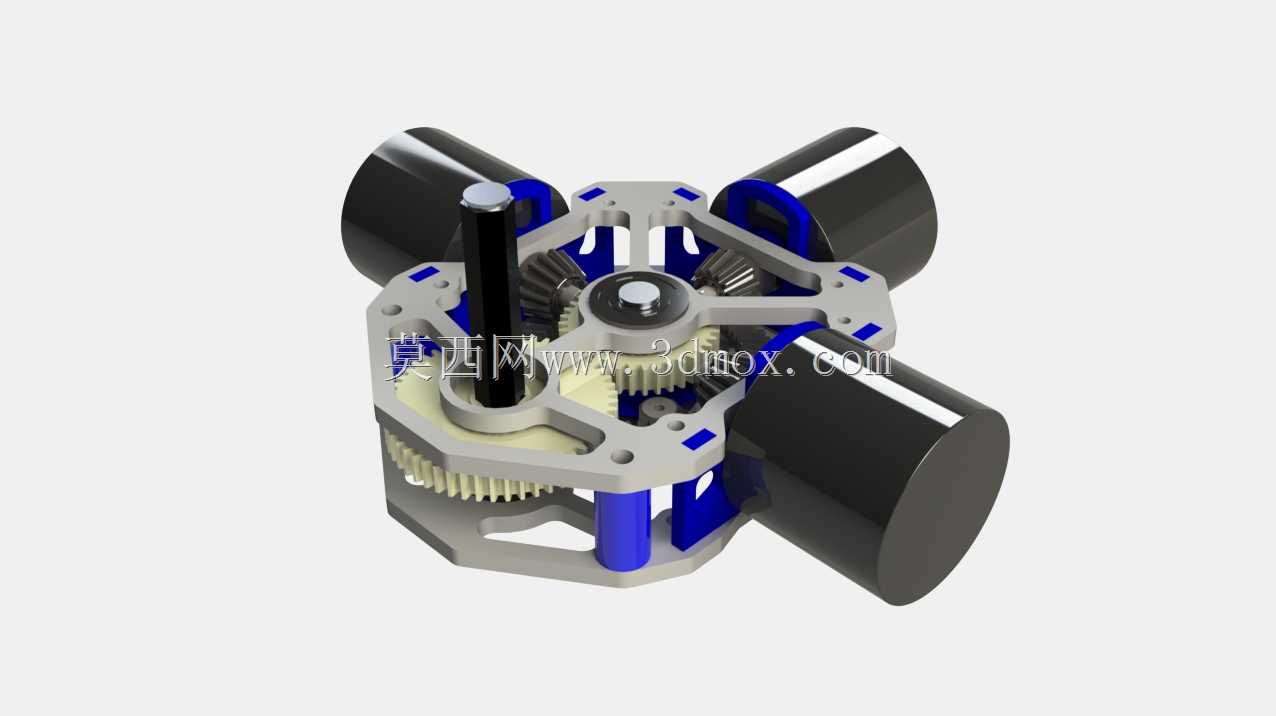

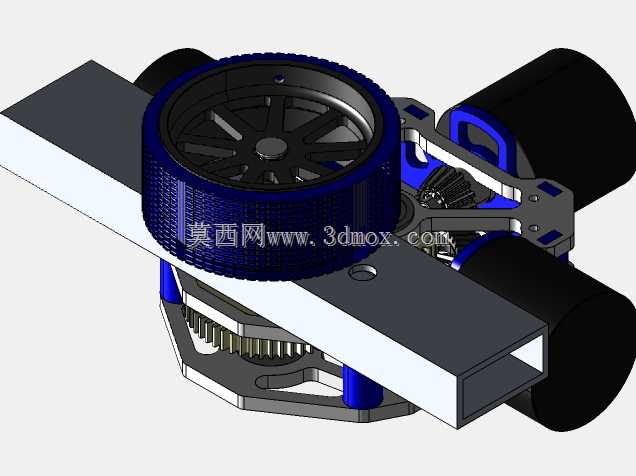

这款并联驱动齿轮箱主要面向多动力源耦合输入的传动场景，常见于小型多旋翼动力平台、分布式驱动作业设备、特种巡检机器人的动力集成单元中，能够将三路独立输入的动力通过内部齿轮组完成汇流或者分流输出，适配多动力单元协同输出的工况需求。从结构设计来看，箱体采用镂空式框架结构，在保证支撑刚度的前提下尽可能削减了整体自重，框架上预留的安装孔位可直接对接三路动力单元的输出端，中心传动腔集成了行星啮合与直齿传动组合的齿轮组，输入轴沿周向120度均匀分布，能够保证三路动力输入时的载荷均匀分配，避免单路输入过载导致的轮齿偏磨问题。设计过程中重点考虑了安装边界的适配性，三路动力单元的安装端面与箱体中心轴线的垂直距离经过严格校核，既保证输入轴与内部主动齿轮的同轴度公差，也预留了动力单元外壳的安装避让空间，不会出现装配干涉；箱体中心的输出轴采用同轴定位设计，可直接对接下游负载的输入接口，无需额外加装传动转接法兰，减少了传动链的累计误差。内部齿轮组的啮合间隙经过优化设计，在正反转切换的工况下能够有效降低回程误差，传动过程中三路动力的转速差可通过齿轮副的啮合自适应调整，不会出现轮齿卡滞的问题；箱体上的蓝色支撑柱既作为内部齿轮轴的定位支撑，也承担了箱体框架的结构加强作用，在承受冲击载荷时能够分散框架受力，避免安装位出现形变。实际应用中，这类并联齿轮箱可替代传统单输入大扭矩动力单元，通过三路小功率动力的协同输出达到同等扭矩输出能力，同时降低单路动力的负载压力，延长动力单元的使用寿命，尤其适合对安装空间、自重有严格限制的轻量化设备场景，镂空的箱体结构也便于日常运维时观察内部齿轮的啮合状态，及时清理啮合面附着的杂物，降低运维难度。
