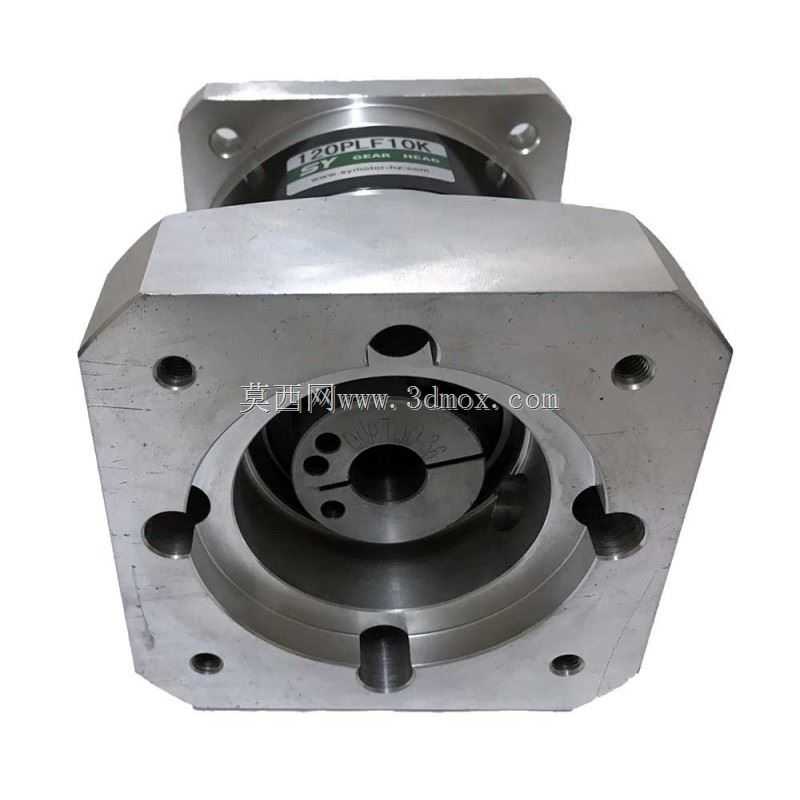

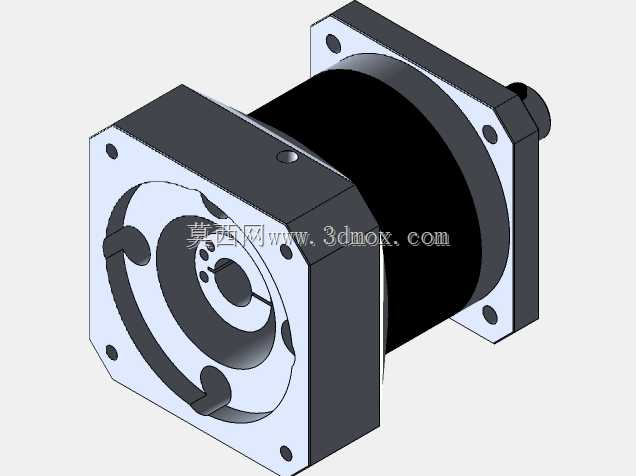

120PLF10K精密行星齿轮传动结构

这款行星齿轮传动结构，常配套伺服电机、步进电机使用，在自动化生产线、数控加工设备、工业机器人关节、包装输送设备等对传动精度、扭矩输出有较高要求的场景中应用广泛，核心作用是在动力传输路径中降低输出转速、放大输出扭矩，同时通过行星轮系的均载特性提升传动刚性，抵消部分电机运行带来的轴向与径向窜动，保障终端执行机构的运行稳定性。从结构设计逻辑来看，该结构采用典型的NGW行星轮系布局，输入端为适配标准伺服电机的方形法兰安装面，法兰面预留的安装孔位严格匹配通用120规格伺服电机的安装孔距，输入端内孔设置了抱紧式锁紧结构，可直接与电机输出轴配合，无需额外加装联轴器，大幅缩减动力单元的整体轴向安装尺寸。输出端同样采用方形法兰结构，安装孔位与输入端形成对应，可直接对接负载端的安装基面，适配常见的丝杆模组、转盘机构、传送带驱动辊等负载的安装接口。设计过程中，内齿圈与外壳采用一体化加工思路，减少了分体装配带来的累积误差，行星轮通过均布的三个行星轴与行星架连接，每个行星轮与太阳轮、内齿圈的啮合间隙控制在极小范围内，可有效降低回程间隙，满足高精度定位场合的使用需求。外壳的台阶式结构既做了减重设计，又预留了足够的散热面积，长时间满负载运行时可通过金属壳体将轮系啮合产生的热量快速散出，避免热胀导致的啮合间隙变化影响传动精度。安装边界方面，整体结构的方形安装面边长适配120系列安装规格，轴向尺寸经过紧凑化设计，不会占用过多设备内部安装空间，输入端与输出端的同轴度设计，可避免安装后出现偏心磨损问题，延长整体使用寿命。轮系的传动比经过匹配设计，可适配常用的伺服电机额定转速区间，将电机的高转速低扭矩输出转换为低转速高扭矩输出，匹配终端负载的运行需求，同时行星轮均载的设计可让每个齿轮承受的载荷均匀分布，相比普通直齿轮减速结构，同等体积下可承受更大的输出扭矩，抗冲击能力更强，在频繁正反转、启停的工况下也能保持稳定的传动性能。
