可折叠式月面聚光反射装置结构设计

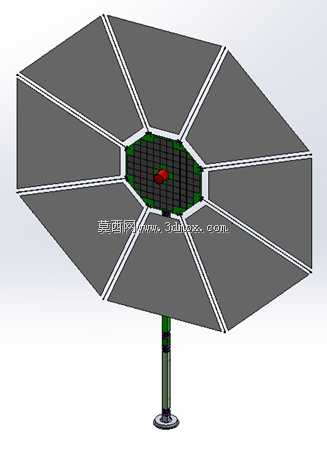

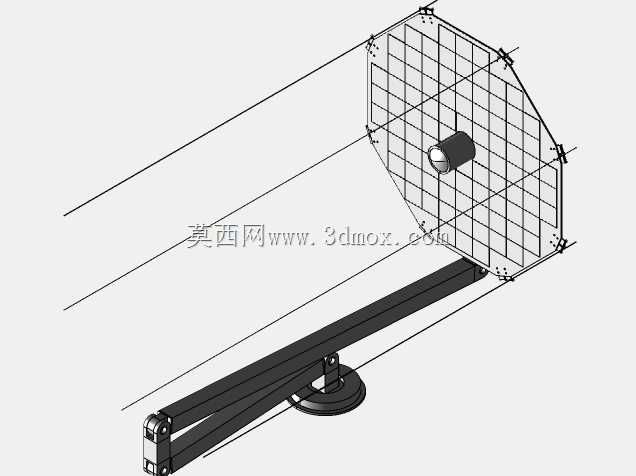

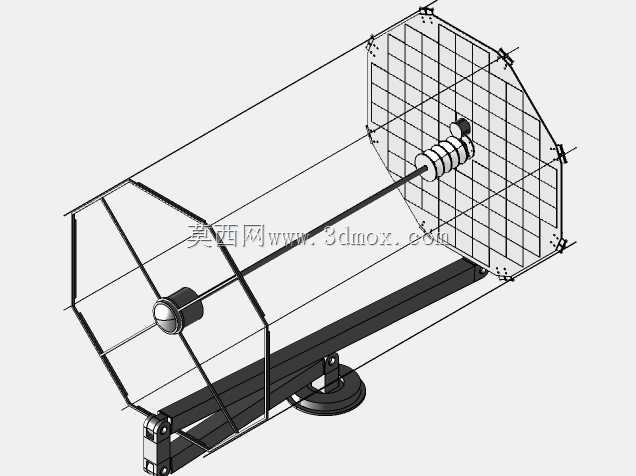

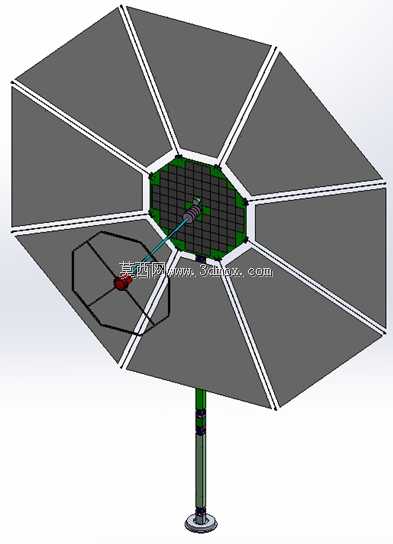

这款可折叠聚光反射装置，主要面向地外天体表面作业场景设计，核心用途是在月面低重力、高真空、大温差环境下，为探测载荷、原位资源利用设备提供定向太阳能聚光补给，也可作为热控系统的辐射调节组件，适配月面长期驻留任务中的能源与热管理需求。从结构设计逻辑来看，整体采用中心汇聚式八瓣反射面布局，每一块反射面板都通过铰接结构与中心承力框架连接，非工作状态下可沿铰接轴向中心收拢，整体收拢后外形呈规则柱状，能够大幅压缩发射阶段的搭载空间，适配运载火箭的舱内安装边界，降低发射过程中的包络尺寸占用。展开状态下，八块反射面板共同组成近似正八边形的聚光面，中心区域预留载荷安装位，可根据任务需求搭载太阳能接收组件、热流引导装置或者传感探测单元，每块面板的边缘都设置有定位锁止结构，展开到位后可自动卡合锁定，保证反射面的形面精度，避免在月面微流星冲击、温度交变载荷作用下出现形面偏移。支撑部分采用分段式立柱结构，底部设置圆形安装底座，底座上预留多个安装固定孔位，可直接固定在月面巡视器底盘、着陆器平台或者月面固定基站的安装接口上，立柱内部集成有走线通道，可将中心区域载荷的供电、信号线路通过立柱内部引导至下端连接的设备端，避免外露线路受空间环境侵蚀。设计过程中充分考虑了月面作业的实际工况，反射面板背面设置有轻量化加强筋结构，在保证整体结构刚度的前提下尽可能降低整体质量，铰接位置采用自润滑耐磨铰接副，无需额外维护即可满足多次展开收拢的动作需求，同时各面板的拼接缝隙处预留有热变形补偿间隙，可适应正负一百多度的温度交变环境下的结构伸缩，避免因热胀冷缩导致结构卡滞。从安装边界来看，展开状态下反射面的整体外径适配中小型月面载荷的聚光需求，收拢状态下的径向尺寸可满足多数星载设备的安装舱位要求，立柱高度可根据实际搭载平台的接口位置进行适应性调整，底座的安装孔位采用通用化接口设计，可适配现有航天载荷的标准安装规格，无需额外设计转接结构即可完成装配。
