带锁扣微型线性电磁阀结构设计

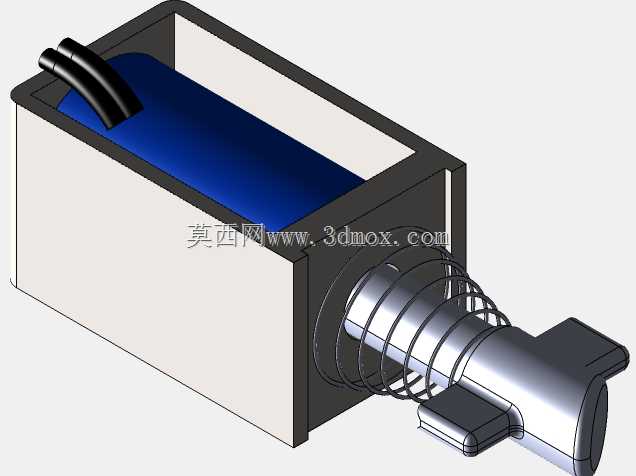

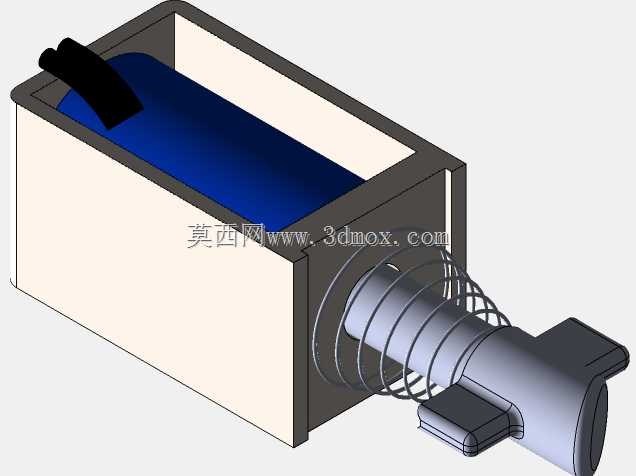

这款带锁扣的微型线性电磁阀，核心适配小空间内的直线往复锁止、通断控制场景，常见于小型智能柜锁、微型自动化分拣工位的挡停机构、便携检测设备的触发锁止单元，以及消费电子类小型装置的位置保持结构中，相比同规格无锁扣的线性电磁阀，它自带的锁止结构可以在断电状态下保持插销的伸出位置，无需持续通电维持状态，能大幅降低小型电池供电设备的功耗，避免长时间通电带来的线圈发热问题。从结构设计来看，整体采用框架式壳体包裹线圈组件，线圈内腔做了光滑的导磁套处理，减少动铁芯运动过程中的摩擦阻力，动铁芯端部集成的塑料插销做了尖端倒角处理，插入配合孔时能自动修正微小的位置偏差，降低对安装对位精度的要求，插销根部的复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧预压量经过匹配计算，既可以保证断电状态下插销可靠复位，又不会因为弹簧力过大导致通电吸合时的驱动力不足。伸出端的锁扣结构与动铁芯做了联动设计，当插销伸出到设定行程位置时，锁扣会自动卡入壳体对应的卡槽内，此时即使线圈断电，动铁芯也不会被负载推回，需要反向给线圈通入对应极性的脉冲电流，带动锁扣脱开后，插销才会在弹簧作用下复位，这种脉冲驱动的工作模式，单次动作的通电时间仅需几十毫秒，非常适合用在低功耗的便携设备、电池供电的物联网终端装置中。安装边界方面，整体壳体采用矩形结构，侧面预留了两个安装固定孔位，孔位间距按照小型执行器的通用安装尺寸设计，可直接适配常见的微型电磁阀安装支架，不需要额外做定制转接件；插销的伸出行程控制在6毫米，伸出端的直径做了统一的尺寸规范，可直接匹配市面上常见的微型锁扣配合孔尺寸，线圈的引线从壳体尾部的黑色护套中引出，护套做了防弯折处理，避免设备装配过程中引线根部反复弯折导致断线。设计过程中针对动铁芯的运动行程做了限位结构，壳体内部的前后两端都设置了缓冲垫，减少动铁芯吸合、复位时的撞击噪音，同时也能降低长期往复动作带来的结构磨损，延长整体使用寿命；线圈部分的绕线参数按照4V供电的工况做了匹配，在额定电压下可以输出足够的吸合力，带动插销克服弹簧力与锁扣的摩擦阻力完成动作，同时线圈的温升控制在安全范围内，即使短时间重复动作也不会出现过热问题。
