带360度平移倾斜功能天行者吊舱结构

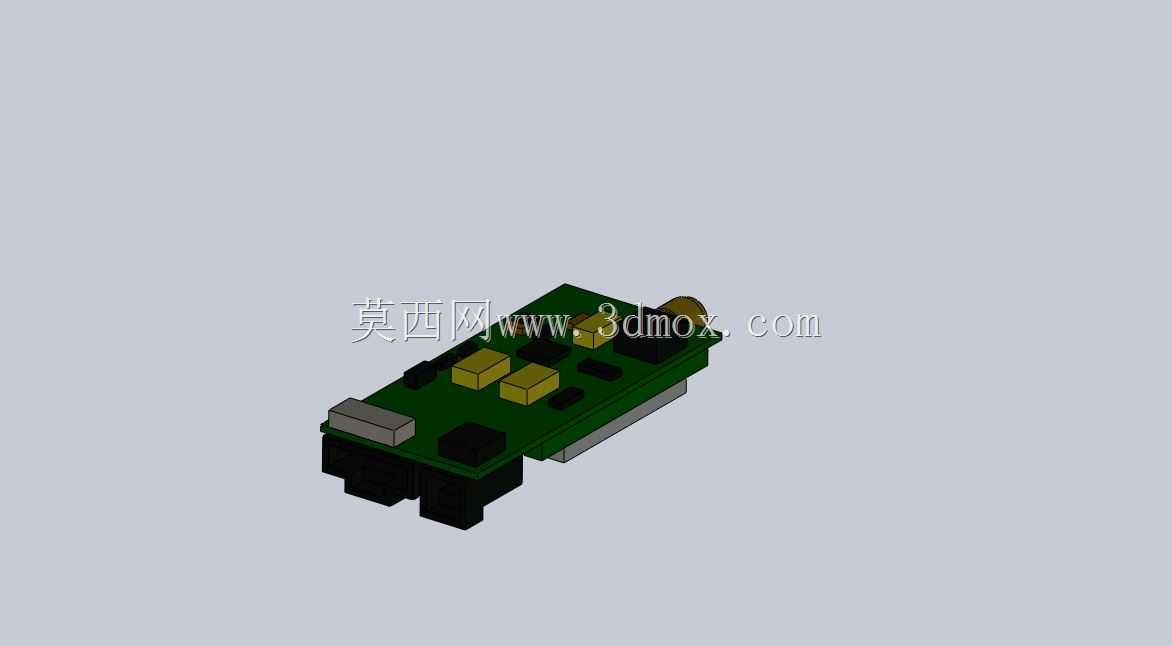

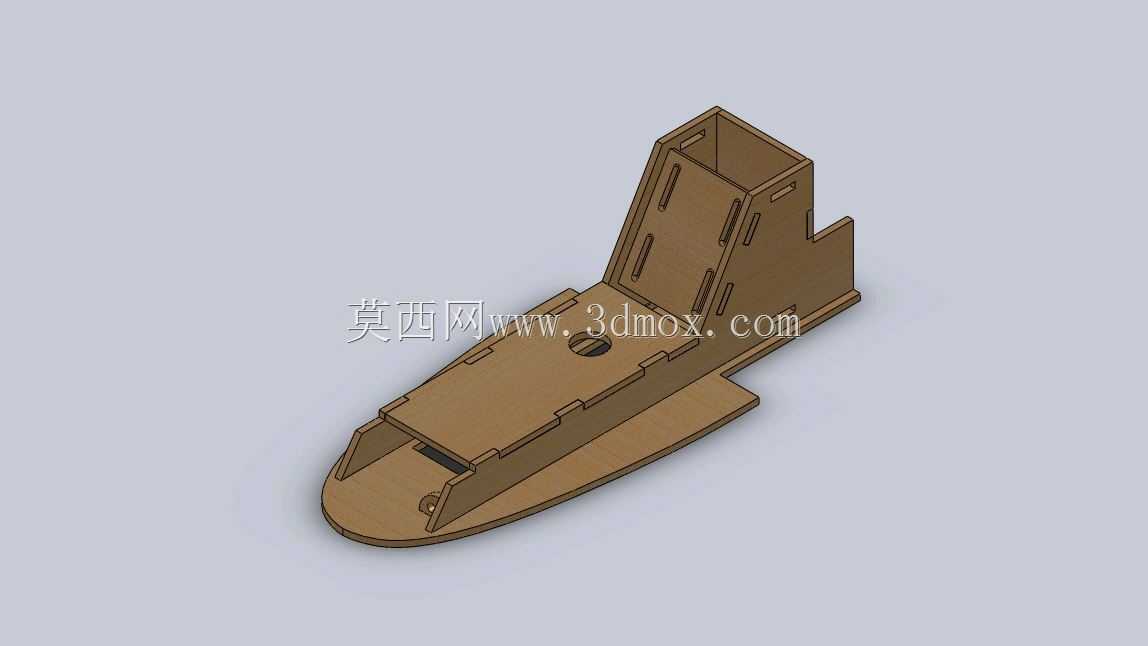

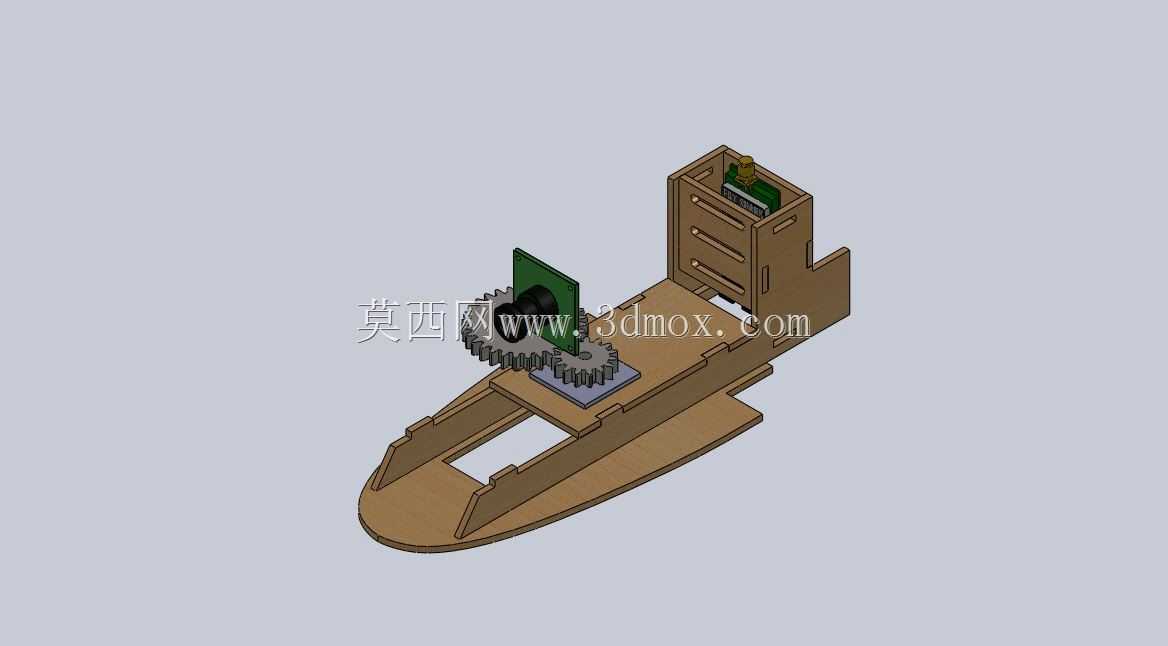

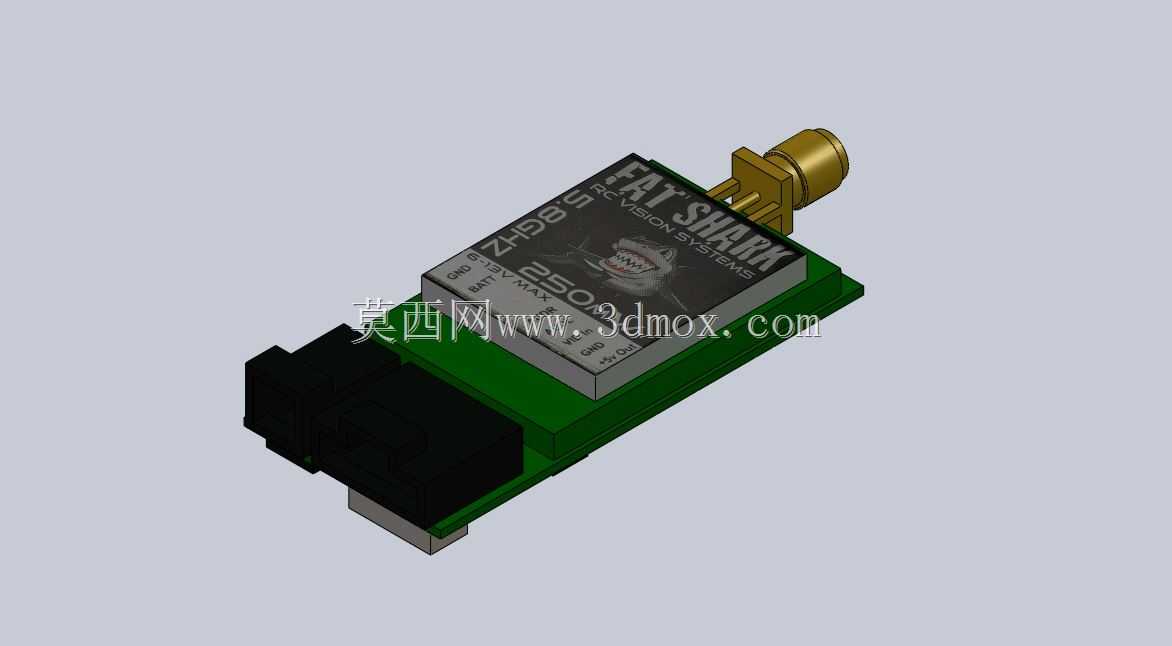

这款吊舱结构主要适配小型无人载具、低空作业巡检平台的搭载需求，在管线巡检、地形测绘、低空侦查这类需要多视角调整观测位的场景中，能够突破传统固定吊舱的视角局限，无需调整载具整体飞行或行进姿态，仅通过自身机构动作完成观测角度的全范围覆盖。整套机构的核心功能是实现吊舱承载端的±360度水平平移调整，同时配合倾斜自由度完成俯仰角度的适配，设计过程中没有采用成本更高的多轴舵机直连方案，而是选用常规±120度量程的标准伺服系统作为动力源，通过齿轮组的传动比匹配、行程放大结构，将伺服的有限转动角度转化为承载端的全周平移动作，既降低了核心动力部件的选型成本，也能依托标准伺服的成熟供应链提升整套机构的后期维护便利性。从结构布局来看，吊舱主体采用分体式承载设计，底部为和载具连接的安装基座，基座上预留了和载具主梁匹配的安装槽位，安装边界完全适配小型天行者V6载具的头部安装空间，不会超出载具原有气动外形的轮廓范围，避免额外增加行进或飞行过程中的风阻。齿轮传动组布置在基座中部的承载平台上，主动齿轮直接和伺服输出轴连接，从动齿轮和上部吊舱承载架同轴固定，通过齿轮啮合传递扭矩的同时，也能依靠齿轮副的自锁特性避免姿态调整到位后出现滑移晃动。上部吊舱舱体采用框架式镂空结构，在保证结构强度的前提下尽可能降低整体自重，舱体内部预留了观测设备、控制板卡的安装位，侧面的导向槽和倾斜驱动机构连接，能够配合水平平移动作同步完成±45度范围内的倾斜调整，两个自由度的动作互不干涉，可同时联动调整到目标姿态。设计过程中充分考虑了运动部件的干涉问题，所有转动副的位置都做了行程限位预留，齿轮啮合间隙控制在0.1mm以内，既保证传动过程的顺畅无卡滞，也不会因为间隙过大导致调整精度下降。整套结构的安装接口采用标准化快拆设计，不需要额外定制转接件就能直接和对应型号的载具主体完成装配，后期更换不同功能的吊舱搭载模块时，仅需拆卸上部承载架的固定螺丝即可完成切换，不需要拆解整套传动机构。
