多齿加长型重载凸铰链结构设计

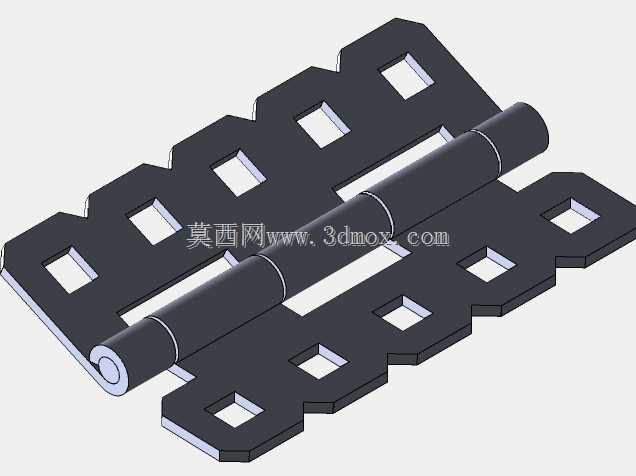

这类多齿凸铰链主要应用在需要大承重、频繁开合的重载连接场景，常见于工业设备防护门、重型仓储柜门、特种车辆舱门、大型钣金设备检修门的铰接部位，和普通民用合页不同，这类凸铰链的多齿页片结构能大幅分散开合过程中的载荷，避免页片局部应力集中导致的变形、断裂问题，适配厚度较大的金属门板安装场景。从结构设计来看，这款铰链采用对称式多齿页片布局，每侧页片设置多个方形安装孔，安装时可根据门板的受力分布选择对应孔位打钉固定，方形孔的设计能适配方颈螺栓，安装后螺栓不会随铰链开合发生转动，大幅提升长期使用的连接可靠性，避免普通圆孔安装后螺栓松动、页片移位的问题。中间的铰接轴采用通长卷圆结构，轴与卷圆部位的配合间隙控制在合理范围，既保证开合过程无卡滞，又能避免间隙过大导致的门板下垂、错位问题，卷圆部位的接缝做了圆滑过渡处理，不会在开合过程中夹入杂物、磨损轴体。设计过程中优先考虑了安装边界的适配性，页片的齿状凸起结构是为了适配带加强筋的钣金门板安装面，齿间的凹槽可以刚好卡在门板的加强筋上，不需要额外在门板上加工避让槽，降低现场安装的加工工作量，同时齿状结构能增大页片与安装面的接触面积，分散固定点的压应力，避免薄钣金门板被固定螺栓压溃变形。实际选型使用时需要注意，这类铰链的单页片厚度适配1.5mm以上的金属门板，安装时两侧页片的同轴度需要控制在0.2mm以内，避免铰接轴承受额外的径向力，缩短使用寿命；开合角度范围内需要预留足够的转动空间，页片边缘的直角结构做了微小倒角处理，安装和开合过程中不会划伤操作人员手部，也不会刮蹭门板表面的喷塑、喷漆层。和普通平铰链相比，这款凸铰链的页片展开后与安装面的贴合度更高，多固定点的布局能承受更大的垂直载荷，即使门板重量达到几十公斤，长期开合也不会出现页片翘曲、固定点脱落的问题，适合在有振动的工业设备场景使用，比如冲压设备防护门、振动料斗的检修门这类存在持续振动的部位，多固定点的结构能有效抵抗振动带来的连接松动问题，不需要频繁紧固螺栓维护。铰接轴的两端做了封边处理，不会在开合过程中从卷圆部位滑出，也避免了灰尘、切削液进入铰接配合面，减少日常维护的润滑频次，在有少量切削液、粉尘的车间环境下也能稳定工作。
