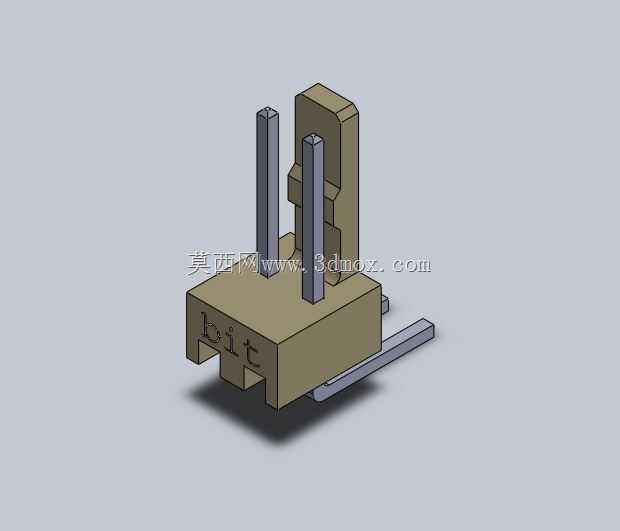

2.54间距90度弯针2pin莫仕连接器结构

这款弯针连接器在消费电子、工控板卡、小型家电控制板的板对线连接场景中应用十分普遍，2.54mm的标准排针间距适配市面上绝大多数通用PCB板的孔位设计，90度弯针的结构形式专门针对设备内部走线空间局促的安装场景设计，能够让线束从平行于板面的方向引出，避免直针结构带来的竖向空间占用问题，有效压缩板卡上方的装配余量，适配薄型壳体、堆叠式板卡的布局需求。从功能特性来看，该款连接器为2pin规格，主要用于小电流信号回路或者低压供电回路的连接，插针采用导电性能优异的金属基材加工，配合基座的绝缘限位结构，能够保证插合过程中插针不发生偏斜，避免相邻针脚短路的风险，基座底部的定位卡扣结构，在连接器过波峰焊焊接到PCB板面时，能够卡在PCB对应的定位孔位上，防止焊接过程中连接器受锡流冲击发生偏移，保证焊接位置精度。设计过程中首先要匹配标准2.54mm排针的中心距公差，插针的伸出长度、弯折半径都要符合板端安装的尺寸要求，弯折处的圆角处理要避免应力集中导致插针断裂，基座的绝缘材质要满足常规焊接温度下的耐温要求，不会出现过炉后基座变形、针位偏移的问题。安装边界方面，该连接器焊接到PCB板面后，弯针引出方向的水平空间需要预留足够的线束折弯余量，基座本体的竖向高度较低，不会对板卡上方的元器件布局造成过多干涉，插针的焊接引脚长度适配常规1.6mm板厚的PCB设计，过孔尺寸按照标准插针直径设计即可保证焊接可靠性，插合端的导向结构能够让对线端的胶壳顺利对位插合，减少装配过程中的对位难度，提升产线装配效率。在实际选型应用中，这类连接器常被用于电源输入接口、信号触发接口等小点位连接场景，相比直针结构能够优化设备内部的走线方向，让线束排布更规整，减少线束弯折导致的线材损伤风险，基座侧面的限位结构还可以配合防呆设计，避免对线端插反导致的电路接反问题，提升产品装配的容错率。
