XT60公头接插件带出线结构设计

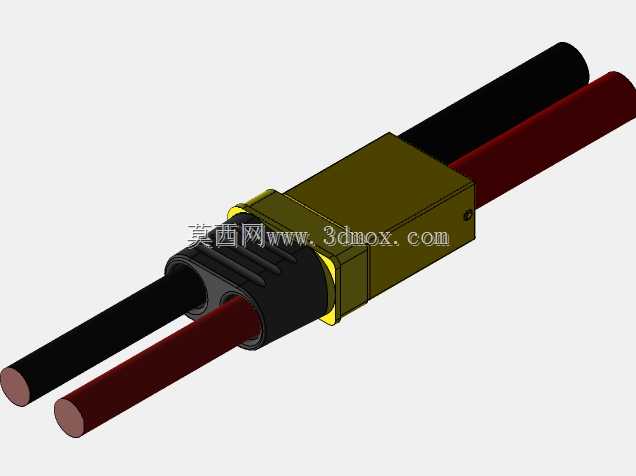

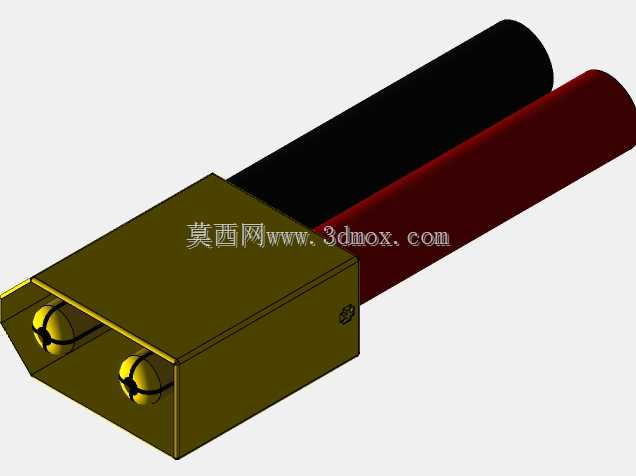

这款XT60公头接插件的三维结构，是面向大电流低压供电场景做的适配设计，日常在航模动力回路、便携式储能设备输出端、小型电动载具电池对接端都有极高的应用普及率，核心作用是实现动力回路的快速插拔对接，同时保证大电流工况下的接触可靠性，避免接插部位出现过热、松脱、接触不良等工程问题。从结构设计逻辑来看，公头端采用橄榄黄的绝缘壳体作为主体承载结构，壳体前端做了对称的双圆孔插针容纳腔，中间设置定位防呆凸筋，能从物理层面杜绝反插风险，插针采用空心薄壁铜质结构，既可以降低整体重量，又能保证和母头弹片的足够接触面积，降低接触电阻，适配持续大电流的导通需求。壳体尾部做了阶梯式的线束固定结构，和黑色的应力释放护套紧密配合，图中附带的红黑两根动力线分别对应正负极回路，护套延伸段包裹住线皮与端子压接的部位，能缓冲线束弯折时的应力，避免反复拉扯导致压接部位脱落、线芯断裂的问题。从安装边界来看，公头插合端面的外形尺寸做了统一的行业适配，插合方向的导向倒角做了足够的斜度处理，即便在视线受限的设备舱内盲插，也能顺利对位导入，不会出现插针顶弯、壳体卡滞的情况。壳体外侧的防滑纹理设计，是考虑到插拔操作时的摩擦力需求，即便手上沾有少量油污、佩戴薄劳保手套，也能顺利施加插拔力，不会出现打滑脱手的问题。整个接插件的绝缘壳体采用耐温阻燃的工程塑料材质建模还原，壁厚均匀，既满足结构强度要求，也适配注塑生产的工艺需求，金属插针的压接部位尺寸完全适配常规线规的动力线压接工艺，不需要额外做定制加工就能直接适配量产线束的生产流程。在实际设备选型时，这款接插件的安装空间只需要预留出插合行程加上尾部线束的弯折半径即可，不需要额外设置固定卡扣位，依靠接插件本身的插合保持力就能满足常规振动工况下的连接可靠性，在多数移动类用电设备的动力连接场景中，不需要额外做防松处理就能稳定工作。
