Hitec HS-45HB微型8g舵机结构设计

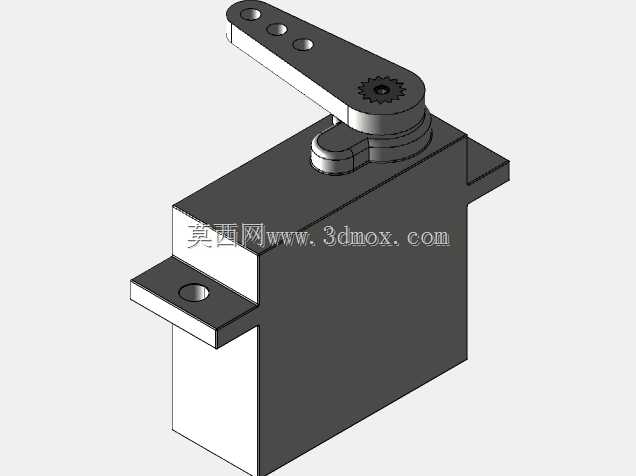

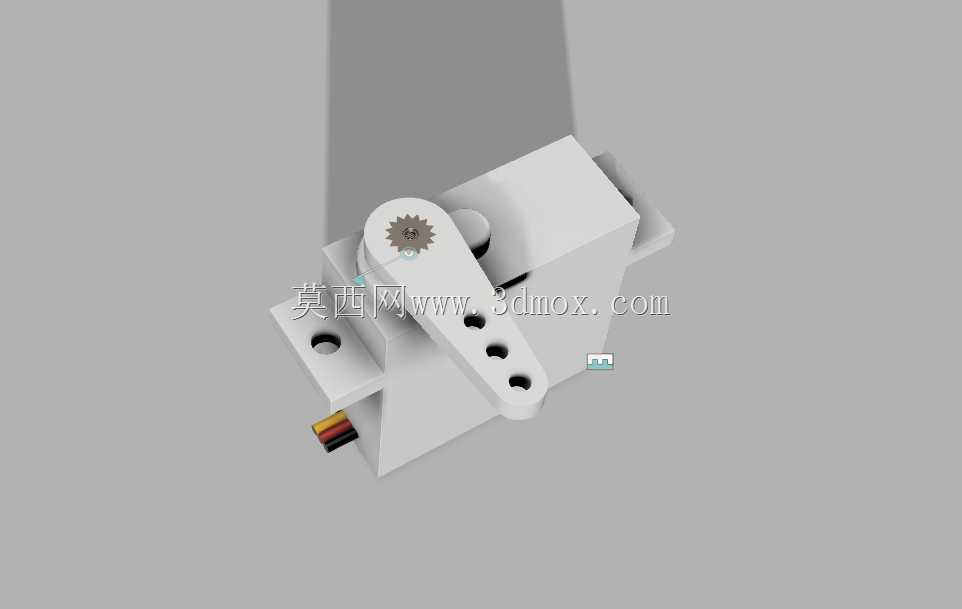

这款微型伺服执行机构的三维结构，核心面向小负载高精度角度控制场景设计，常见于小型航模舵面驱动、桌面级小型自动化工位的点位摆角执行、微型机器人关节驱动这类对安装空间、自重有严苛限制的场合。从结构设计逻辑来看，整体采用一体化塑壳基座集成驱动电机、减速齿轮组与电位器反馈组件的布局，输出轴端搭配带多孔位的金属摇臂，不同孔位可适配不同的力臂长度需求，对应调整输出扭矩与摆角行程的匹配关系，满足不同负载下的传动效率要求。安装边界上，基座两侧预留带安装孔的固定耳，孔位间距适配微型设备常用的安装孔距标准，可直接通过M1.2规格螺丝固定在安装基板上，整体壳体轮廓方正，没有突出的冗余结构，在紧凑安装空间内不会与周边结构产生干涉。输出摇臂的初始零位与壳体定位标记对齐，装配时可快速校准中位，减少调试阶段的对位工作量。出线端从壳体侧部引出三线信号与供电接口，走线方向可根据安装空间调整，避免线缆弯折过度导致的接触不良问题。内部减速组采用多级尼龙齿轮搭配金属输出齿的组合，在控制整体自重的前提下，保证输出轴的抗冲击负载能力，应对小负载场景下的频繁正反转动作不会出现齿面过度磨损。设计过程中参考了实际成品的装配公差要求，壳体合模缝、齿轮啮合间隙、输出轴轴向窜动量都按照实际量产件的公差范围做了预留，结构件之间的配合间隙符合小尺寸注塑件的工艺要求，不会出现装配干涉的问题。从实际使用角度出发，这类微型舵机的输出摆角范围通常控制在正负60度以内，可通过控制信号调整任意角度定位，摇臂上的多个安装孔可适配不同长度的连杆传动，在航模场景下可连接副翼、升降舵的传动连杆，在小型自动化设备中可驱动料仓挡板、微型拨杆做往复摆角动作，整体自重仅8g，不会给搭载平台带来过多的负载负担。基座底部的定位凸台可嵌入安装基板的定位槽内，进一步提升安装后的结构稳定性，避免高频动作下出现固定螺丝松动的问题。电位器反馈组件与输出轴直接联动，可实时反馈输出轴的实际角度位置，保证角度控制的重复定位精度满足小负载场景的使用要求，不会出现明显的角度漂移问题。
