单腿微型步行机器人结构设计方案

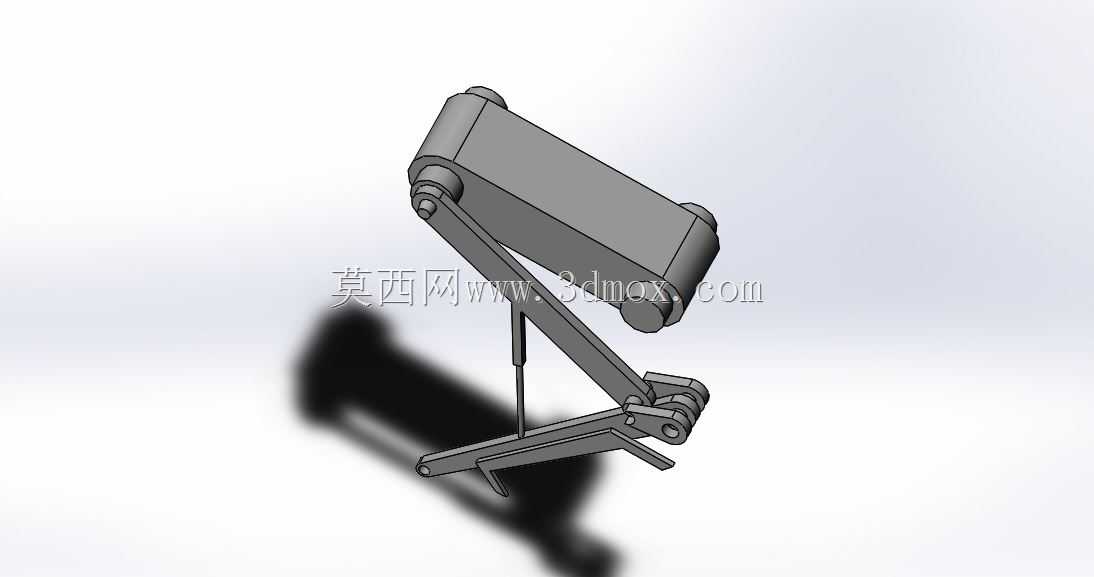

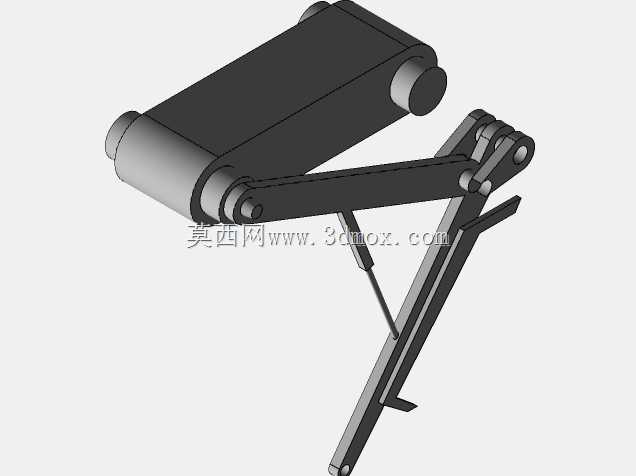

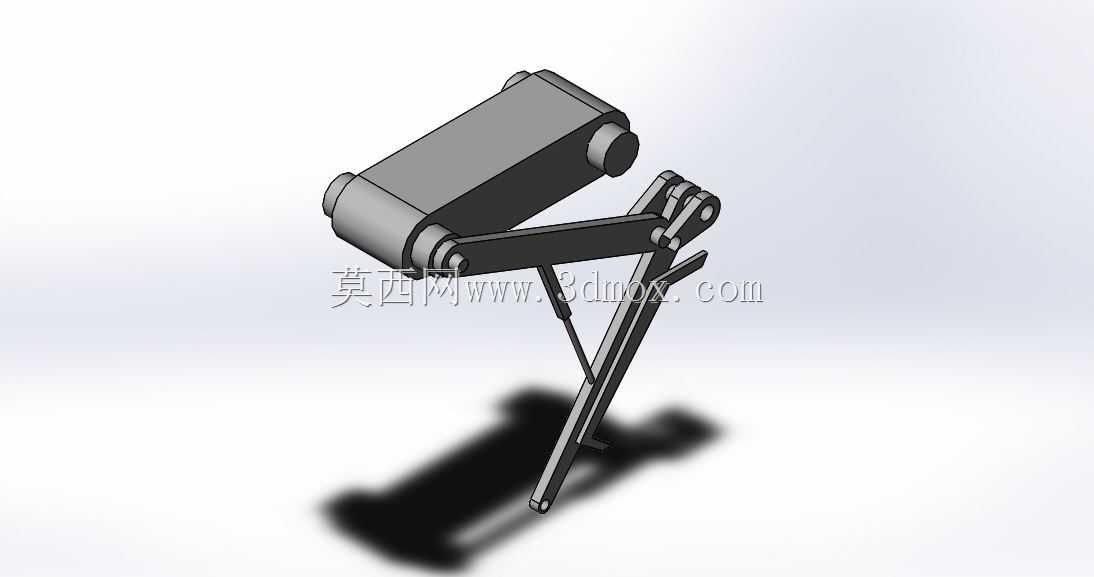

这款单腿步行机构的设计，最初是面向狭小空间探测、窄缝作业场景的移动载体需求展开的，区别于轮式、履带式移动机构，足式步行结构在非结构化地形的通过性上有天然优势，单腿构型的选型则是为了在保证基础行走能力的前提下，最大限度压缩机构整体体积，适配管道内部、废墟缝隙这类空间极度受限的作业环境。从结构组成来看，上部的筒状舱体预留了驱动元件、控制板与微型电源的安装空间，舱体两端的轴颈结构既可以作为后续加装外壳的定位基准，也能在多腿组配时作为连接接口，实现单腿模块的快速拼接，拓展为双足、四足等多构型行走平台。腿部采用多连杆串联的传动方案，没有使用冗余的导向结构，所有铰接点都采用销轴定位，配合关节处的限位凸台来约束杆件的摆动角度，避免行走过程中出现运动死点或者杆件干涉的问题；足端做了弯折的触地结构，增大与接触面的接触面积，降低硬质地面行走时的打滑概率，同时足端的角度设计兼顾了向前迈步时的抬升高度与支撑阶段的受力稳定性，不需要额外加装弹性元件就能实现基础的步行动作循环。设计过程中优先控制了整体的安装边界，横向宽度控制在极小范围内，能够顺利进入直径不超过舱体直径1.2倍的狭长通道，纵向的杆件长度经过运动学仿真校核，迈步时的足端抬升量足以跨越高度不超过杆件直径2倍的小型障碍物，不会出现卡滞问题。传动链路的设计上，所有连杆的受力点都布置在杆件的轴线上，减少运动过程中的附加弯矩，降低铰接销轴的磨损速度，关节处的配合间隙预留了0.02mm的公差带，既保证杆件摆动的灵活性，也不会因为间隙过大导致行走过程中出现姿态偏移。目前的构型虽然处于未完成阶段，但核心的连杆传动逻辑、舱体安装接口、足端触地结构都已经完成验证，后续只需要在舱体内加装微型旋转驱动件，匹配对应关节的传动轮系，就能实现连续的步行动作，既可以作为独立的微型探测载体使用，也能作为模块化的行走单元，组配到各类小型移动作业设备上，替代传统轮式结构应对复杂地形的移动需求。
