工业机器人三爪自适应夹持执行机构

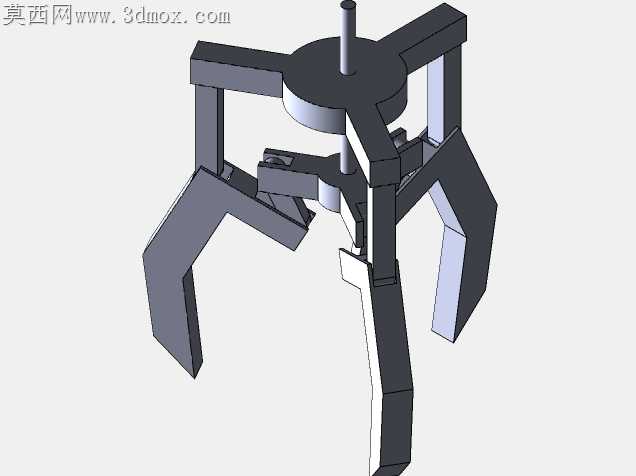

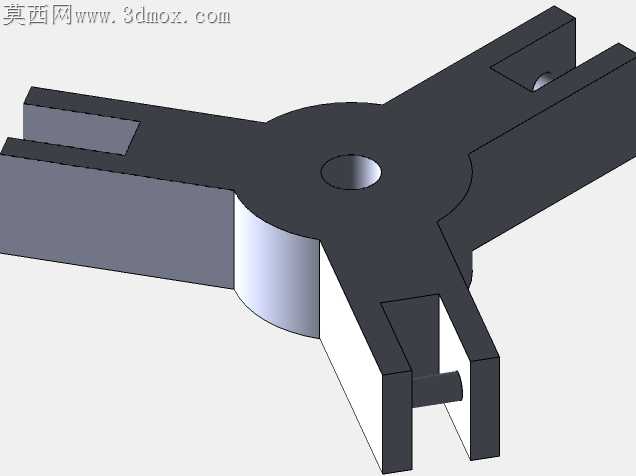

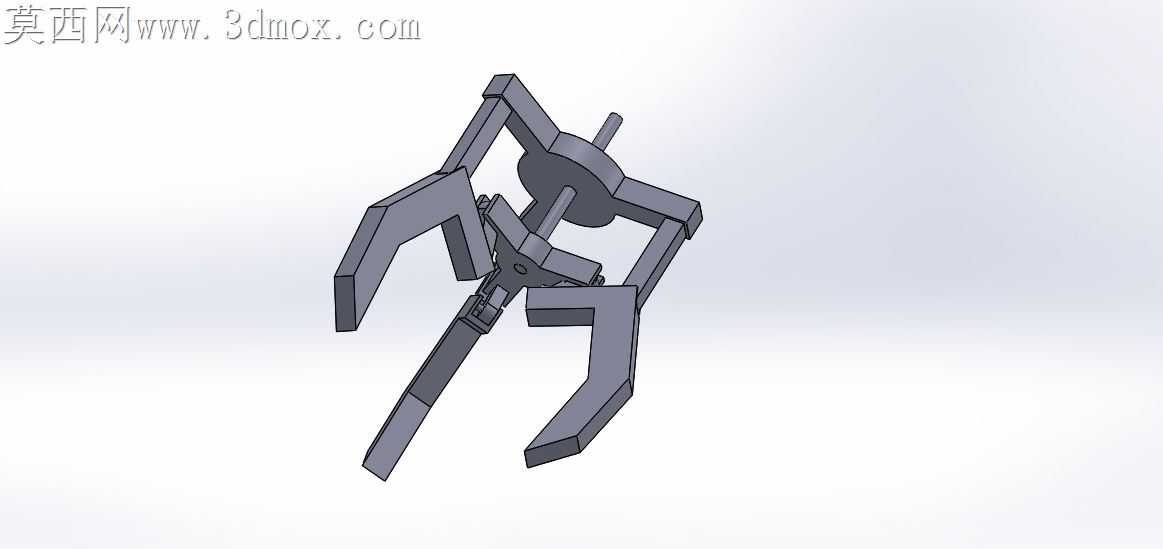

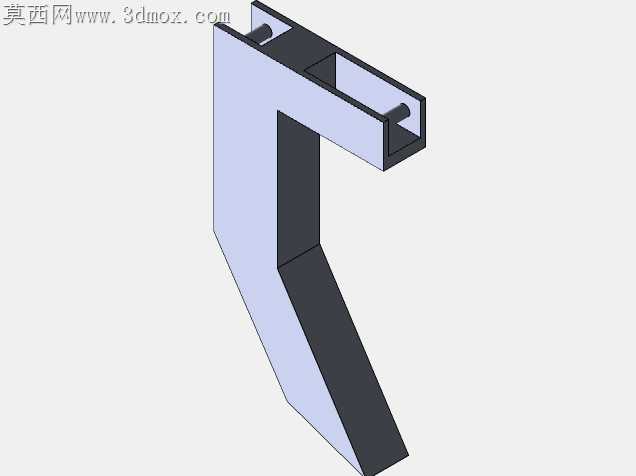

常规三爪夹持器在小批量多规格工件抓取场景中，常出现爪臂开合行程与夹持力不匹配的问题，硬度过高的刚性爪尖容易刮伤工件表面，行程冗余过大又会导致开合响应滞后，这套夹持结构在爪臂铰接处做了偏心销孔的错位设计，抵消了连杆传动过程中的死点卡顿。中心推杆的锥面过渡段没有采用常规的45度倒角，而是做了三段不同斜率的锥面衔接，对应小尺寸工件精定位、中尺寸工件稳夹持、大尺寸工件快开合三个工况区间，推杆上行时最先接触爪臂内侧的是小斜率锥面，能给爪臂初始张开动作提供更平缓的推力，避免瞬间冲击力导致铰接销轴的剪切应力超标。爪臂的弯折角度没有照搬标准卡爪的90度垂直结构，而是在夹持端做了12度的内收倾角，抓取圆柱类工件时接触面积比直爪提升近四成，不需要额外粘贴防滑胶垫就能获得足够的静摩擦力，同时爪臂外侧做了等厚度的减重槽，在不降低结构刚性的前提下把单爪重量压低了18%，能减少中心推杆的负载，延长驱动部件的使用寿命。铰接位置的配合公差特意做了分级处理，与中心推杆连接的主铰接孔采用H7/p6的过盈配合，避免长期往复动作出现销轴窜动，爪臂中段的联动铰接孔采用H8/f7的间隙配合，预留0.02mm的活动余量抵消加工误差带来的装配卡滞，不需要反复修配铰接面就能实现顺畅的开合动作。爪尖的夹持面没有做滚花处理，而是加工了三道平行的浅凹槽，抓取表面带有少量切削液的工件时，凹槽能容纳残留液体，避免液膜导致的夹持打滑，同时不会像滚花那样在软质工件表面留下压痕。整套结构没有采用复杂的齿轮传动或者弹簧复位结构，所有联动都通过连杆和锥面推杆实现，日常维护只需要定期在铰接点加注润滑脂即可，适配常见的桌面级工业机器人末端安装法兰，不需要额外定制转接件就能直接装配使用，针对教学实训场景还预留了传感器安装位，可以在爪臂内侧加装压力传感器，实时反馈夹持力大小，方便调试不同工件的抓取参数。
