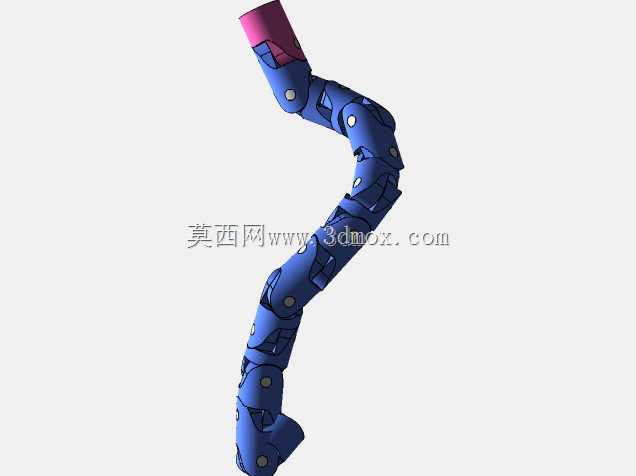

多关节仿生蛇形探测作业机械装置

这款多关节仿生蛇形机械装置，核心设计逻辑是复刻生物蛇的无肢运动特性，解决传统轮式、履带式作业设备无法进入狭窄非结构化空间的痛点，目前在工业管线巡检、灾害救援搜救、狭小空间探伤等场景有明确应用需求。从结构设计来看，整机采用串联模块化关节布局，单节关节单元集成了铰接转动副与限位结构，相邻关节间可实现两个正交方向的角度偏转，单节偏转角度控制在正负35度范围内，避免运动干涉的同时保证整体弯曲曲率足够适配直径15厘米以上的弯曲管道通行。关节外壳采用分段式包覆设计，每段外壳预留了走线槽空间，可容纳动力线缆、信号传输线贯穿全机，外壳表面做了圆弧过渡处理，避免在狭窄空间移动时剐蹭管壁或障碍物，顶端的端盖结构预留了功能拓展接口，可根据作业需求搭载微型摄像头、气体传感器、探伤探头等不同作业模块。设计过程中优先考虑了运动冗余度的平衡，整机共设置12个主动转动自由度，既可以实现蜿蜒蠕动、直线伸缩的生物蛇运动模式，也能通过关节锁止实现定点姿态保持，满足探测作业时的稳定停留需求。安装边界方面，整机收拢状态下最大外径不超过8厘米，完全伸展状态总长度约1.2米，单节关节长度控制在10厘米以内，可适配垂直爬升、水平蜿蜒、侧移等多种运动姿态，关节铰接处的密封结构可满足潮湿、多粉尘的复杂作业环境防护需求。不同于传统刚性结构的作业机器人，这款蛇形装置的重心随关节运动动态调整，设计时对每一节关节的重量做了配平处理，避免运动过程中出现侧翻或卡滞，关节转动副处采用自润滑衬套，减少长时间往复运动的磨损量，无需频繁加注润滑脂即可满足长期作业要求。在管线巡检场景下，该装置可顺着工业管道内部蜿蜒前进，绕过管道内的焊缝、凸起障碍物，抵达人工或传统检测设备无法到达的管段，完成管壁腐蚀检测、堵塞点定位等作业；在地震、塌方等灾害救援场景中，可穿过建筑废墟的狭小缝隙，搜寻被困人员位置，传递生命体征信号，不会像大型救援设备那样对废墟结构造成二次破坏。
