九自由度惯性测量传感模块结构设计

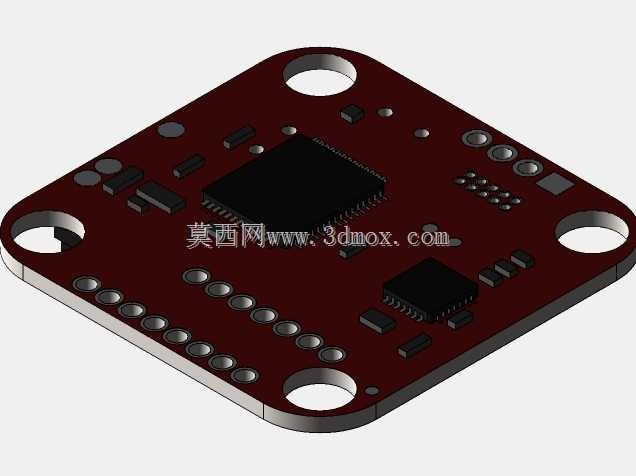

在小型智能装备、航模飞行器、机器人姿态感知系统的开发环节中，惯性测量单元是获取载体运动姿态数据的核心感知部件，本次还原的九自由度IMU模块结构，完全参照实物的装配逻辑完成三维建模，可直接用于整机装配的干涉校验、安装位预留设计工作。从实际工程应用场景来看，这类IMU模块常被集成在小型无人机飞控系统、两轮平衡车姿态检测单元、穿戴式动作捕捉设备、工业AGV小车的航向校准模块中，能够实时输出载体的三轴加速度、三轴角速度、三轴磁场强度数据，为上层控制算法提供原始运动参数输入。在设计思路上，建模过程优先还原了PCB基板的实际轮廓，四个角位预留的安装通孔完全匹配M2规格螺丝的安装尺寸，孔位到板边的距离、相邻孔位的中心距都严格按照实物的安装边界设定，确保设计完成的安装位可以直接适配该模块的固定需求，不会出现装配时孔位错位、板边与周边结构件干涉的问题。板上元器件的布局还原也贴合实际生产的SMT贴片逻辑，主处理芯片、MEMS传感芯片、外围阻容元件、排针焊盘的位置都与实物保持一致，建模时特意保留了元器件的实际高度参数，结构设计人员在做整机堆叠时，可以直接参考模型的高度边界预留上层空间，避免出现外壳压碰元器件、排针插接空间不足的问题。模块采用方形切角的基板轮廓，四个安装孔做了金属化过环的结构还原，板边预留的半金属化孔是用于固件烧录与数据通信的接口位，建模时没有做过度的工艺简化，尽可能还原实物的结构细节，方便设计人员在做配套接口结构时直接参考对位。从功能特性对应的结构设计来看，这类IMU模块对安装平面的水平度有一定要求，建模时还原了基板的标准厚度，安装孔位的沉台深度也做了对应设计，确保螺丝锁紧后基板不会出现翘曲变形，避免因为安装应力导致传感数据出现零点漂移。在做配套结构设计时，可直接将该模型导入装配体，根据模块的外围轮廓设计限位卡槽，无需额外测量实物尺寸就能完成安装位的结构设计，大幅缩短硬件集成阶段的结构校验周期。对于需要做设备运动仿真的开发场景，该模型也可以作为质量点参考，按照实际模块的重量设置质量属性，模拟整机运动过程中模块安装位的受力情况，验证安装结构的可靠性。
