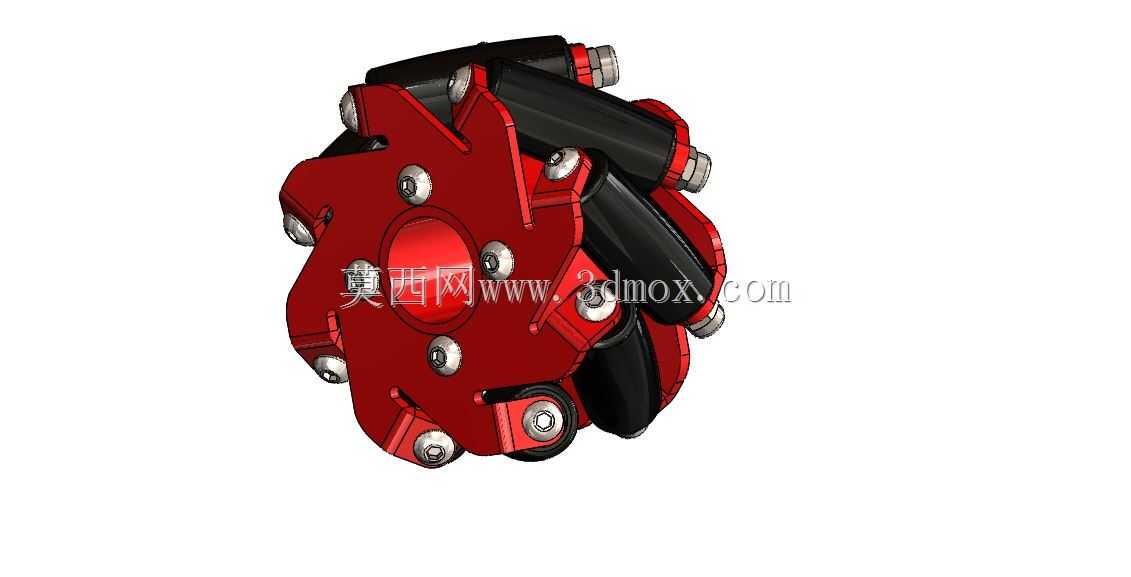

SOLIDWORKS设计的麦克纳姆全向行走轮结构

麦克纳姆轮的核心优势在于无需传统转向机构即可实现平面内任意方向的移动，这一特性让它在AGV转运小车、智能仓储分拣设备、窄空间作业巡检机器人、重载全向移动平台上被广泛应用，尤其适合通道宽度受限、需要精准对位停靠的作业场景，比如产线边物料接驳、立体库出入库转运、精密设备室内移位等工况，相比传统舵轮转向方案，它不需要预留转向回转空间，能大幅提升场地空间利用率。

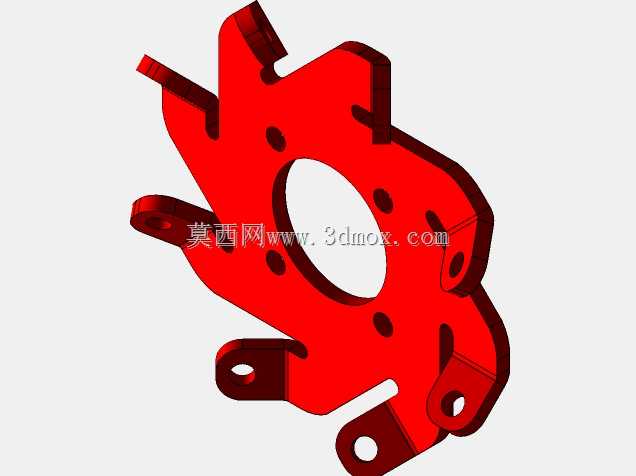

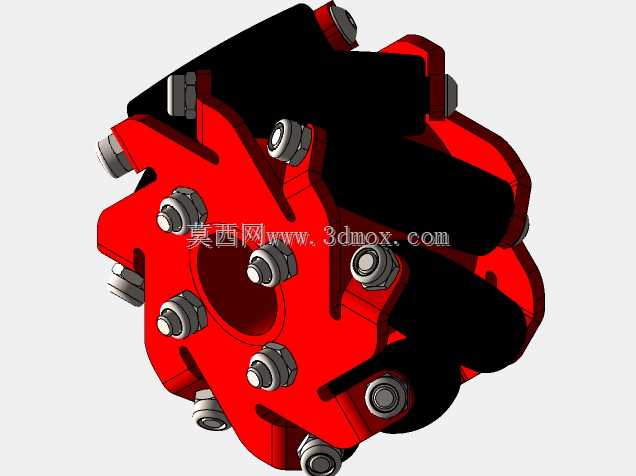

这套轮组采用中心轮毂加周向分布式小滚轮的结构布局，轮毂为辐板式承载结构，中心预留标准安装轴孔与键槽位，可适配常用的驱动轴连接尺寸，轮毂周向均匀布置多组独立小滚轮，小滚轮的轴线与轮毂主轴线呈固定夹角排布，通过不同轮组滚轮的转速差与转向组合，即可合成任意方向的行走矢量，实现前行、横移、斜行、零半径回转等全向动作。小滚轮外层采用高耐磨聚氨酯包胶结构，既能保证足够的地面摩擦力，避免行走打滑，又能缓冲地面不平整带来的冲击，降低运行噪音，滚轮通过内置的微型轴承与安装销轴连接，转动阻力小，可承受径向与轴向的复合载荷。

设计过程中首先要匹配目标设备的单轮承载需求，确定轮毂直径与滚轮数量，轮毂采用对称式结构设计，保证周向载荷分布均匀，避免运行过程中出现偏载抖动；滚轮安装座与轮毂采用一体化加工基准，保证每个滚轮的安装角度误差控制在允许范围内，避免因角度偏差导致行走阻力增大、轮组异常磨损。安装边界上，轮毂中心安装孔的同轴度、端面跳动公差需要满足驱动连接的精度要求，轮组整体的外轮廓尺寸要与设备底盘的安装空间匹配，预留足够的滚轮转动间隙，避免运行过程中滚轮与底盘结构件发生干涉；轮组的安装端面设计有均匀分布的连接螺孔，可直接与驱动减速机构的输出法兰对接，装配时不需要额外制作转接件，适配性较强。

实际选型应用时，这类轮组通常需要四个一组配套使用，通过控制器分别调节每个轮的转速与转向，即可实现不同的行走动作，相比普通行走轮，它对地面平整度有一定要求，适合在硬化环氧地面、平整水泥地面等室内场景使用，不适合在坑洼不平的户外碎石路面运行；设计时还需要考虑轮组的维护便利性，滚轮的安装销轴采用可拆卸式结构，当单个滚轮出现磨损时，可单独拆卸更换，不需要整体拆解轮组，降低后期维护成本。轮毂的辐板位置设计有减重孔，在保证结构强度的前提下降低轮组自身重量，减少驱动电机的负载，提升设备的续航能力，整体结构没有冗余设计，所有受力部位都做了圆角过渡处理，避免应力集中导致的结构断裂问题。
