AdafruitTCS34725带IR滤光RGB颜色传感模块

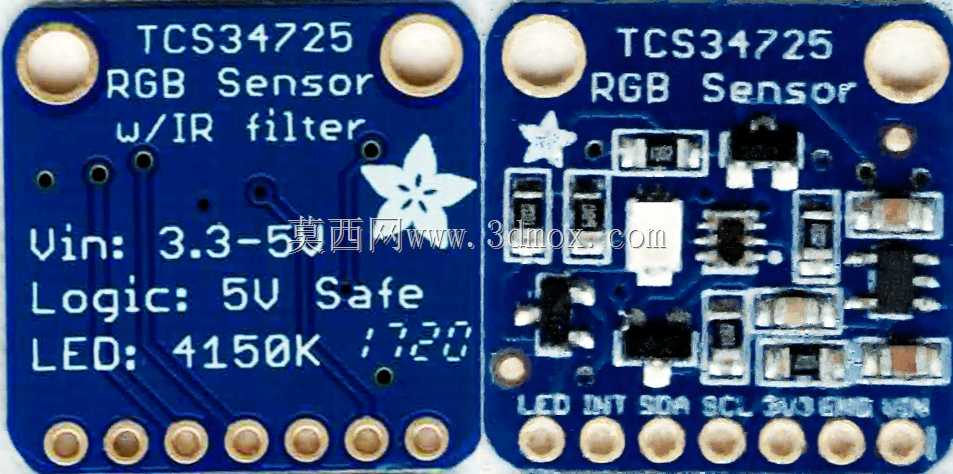

这款颜色传感模块的设计围绕小体积嵌入式检测场景展开，核心搭载TCS34725传感芯片，集成红外截止滤光片结构，可在环境光存在红外干扰的工况下，准确提取红、绿、蓝三通道光强数据，同时输出对应亮度数值，避免普通光敏元件受红外波段影响导致的颜色识别偏差问题。模块板载电平转换电路，可兼容3.3V到5V的逻辑电平输入，适配市面上绝大多数单片机主控板的IO口电平标准，无需额外外接电平转换元件，降低集成时的电路设计复杂度。板上集成对应色温的白光LED，在检测环境光照不足时，可通过引脚控制LED点亮提供稳定的检测光源，保证暗环境下颜色检测数据的一致性，LED的驱动电路做了限流设计，避免过流损坏发光元件。模块的引脚布局采用单排直插排布，引脚定义包含电源、地、I2C通信引脚、中断引脚，标准2.54mm排针间距可直接插在面包板上做原型验证，也可通过排针焊接固定在定制载板上，适配量产集成需求。安装边界上，模块采用圆角矩形PCB设计，板角设置两个金属化安装孔，可通过M2螺丝直接固定在设备机架或者检测工位支架上，安装孔位置避开板上元件布局，不会出现螺丝干涉元件的问题。实际应用场景覆盖多类工业检测与消费电子开发领域，在自动化分拣产线上，可搭配固定支架安装在传送带上方，识别传送带上物料的颜色差异，给分拣执行机构输出触发信号完成物料分色分拣；在智能交互设备开发中，可作为颜色拾取元件，识别物体表面颜色后联动灯光系统输出对应色彩的灯光效果；在小型检测设备中，可嵌入试纸检测工位，通过识别试纸反应后的颜色变化换算对应检测数值，替代人工比色的操作降低人为误差。设计过程中充分考虑了电磁兼容问题，芯片周边布置去耦电容，降低电源纹波对传感数据采集的干扰，通信线路做了等长处理，保证I2C通信在最高速率下的稳定性，板上丝印清晰标注了引脚定义、供电参数、关键元件参数，方便集成时快速接线核对，避免接反电源导致模块烧毁。模块整体厚度控制在较低范围，板上最高元件为板端接插件与LED，不会占用过多垂直安装空间，适合在空间紧凑的小型设备内部集成使用。
