HX711力传感器Grove信号放大模块

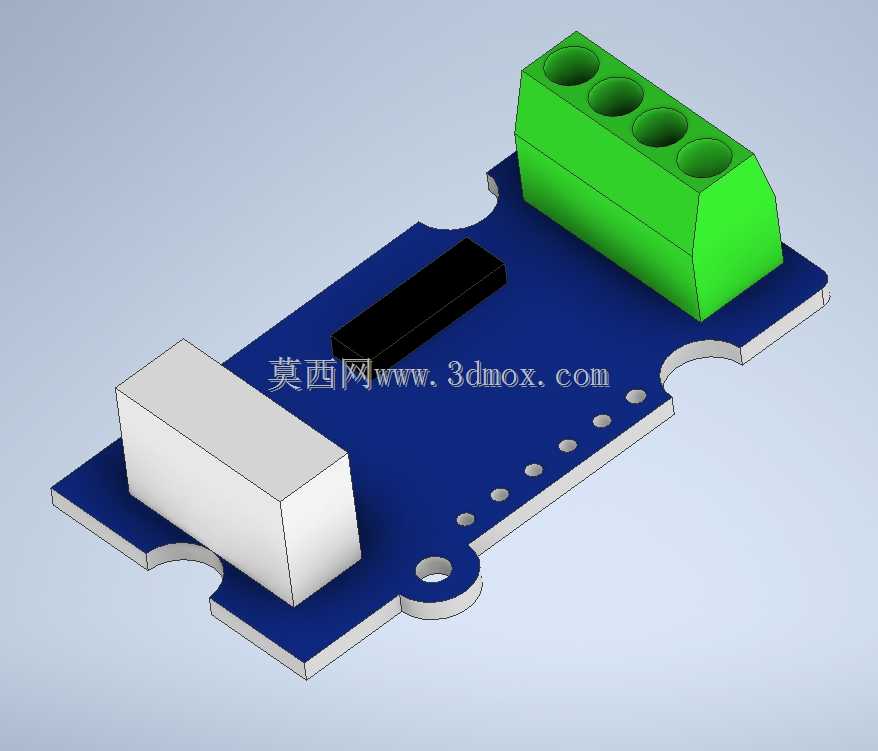

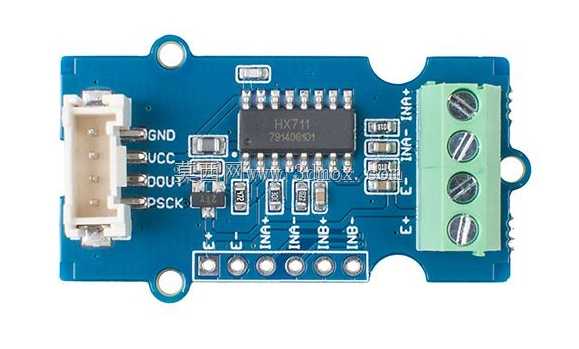

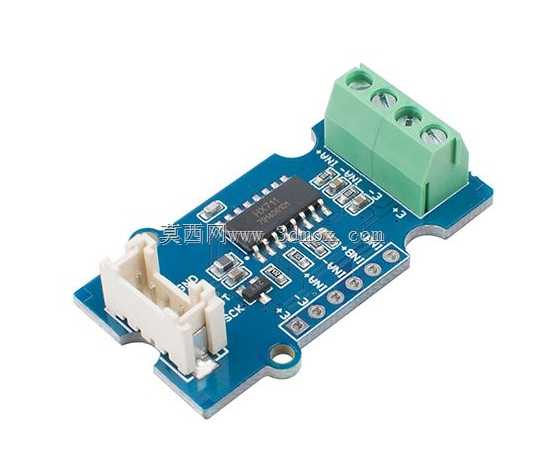

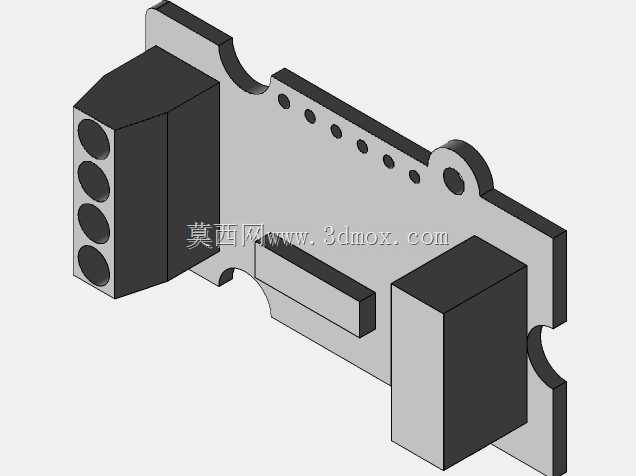

在工业称重、小型测力装置、嵌入式传感采集项目里，这类集成式信号放大模块是连接应变式力传感器与主控单元的核心衔接部件，很多做小型测力工装、桌面级称重设备、物料余量检测装置的结构工程师，在做三维布局时都需要精准的模块模型来确认安装空间与接插位置。这款模块采用蓝色PCB作为基底，板载核心HX711专用放大芯片，负责将应变式力传感器输出的毫伏级微弱差分信号进行放大、AD转换后输出数字信号，省去了工程师自行搭建放大滤波电路的调试工作，适配绝大多数桥式应变力传感器，包括常见的称重压力传感器、拉力检测传感器等。从结构设计角度看，模块一侧设置了绿色的四位螺钉接线端子，用于直接接入力传感器的激励与信号引线，端子的接线孔位间距、螺钉锁紧深度都做了标准化设计，能适配0.2-1.5平方毫米的多股单股导线，接线后无需额外做端子加固即可满足常规工业场景的抗振动要求。模块另一侧集成了标准Grove接口，采用白色带锁扣的接插件设计，接插后有卡扣限位，不会因为设备搬运、线束拉扯出现接触不良的问题，接口的引脚定义遵循Grove标准，可直接对接主流开源硬件平台、工业采集板卡的对应接口，无需自行跳线定义。PCB板的外形做了异形切边处理，板上预留了两个直径3.2mm的安装孔，孔位中心距匹配常用的M3螺丝安装标准，安装孔周边做了露铜接地处理，安装时可通过铜柱与设备机架连接实现屏蔽接地，降低工业现场的电磁干扰对采集精度的影响。板上的贴片元件布局遵循信号流向规则，从接线端子输入的传感器信号先经过板载滤波电容滤除高频干扰，再进入HX711芯片进行处理，最后从Grove接口输出数字信号，元件排布避开了安装孔与接插件的操作空间，不会出现安装螺丝磕碰元件、接插线束遮挡元件的问题。在实际设备布局中，这个模块的安装边界需要考虑接线端子的导线折弯半径、Grove接口的线束插拔空间，通常模块上方需要预留至少10mm的操作空间用于接线与接插，安装孔位的周边3mm范围内不要布置其他凸起结构，避免影响螺丝锁紧操作。模块整体厚度控制在12mm以内，包含接线端子与接插件的最高凸起高度，可嵌入到小型设备的夹层空间内，适合集成到紧凑的小型测力设备、便携式称重装置、智能仓储的物料重量检测节点中。
