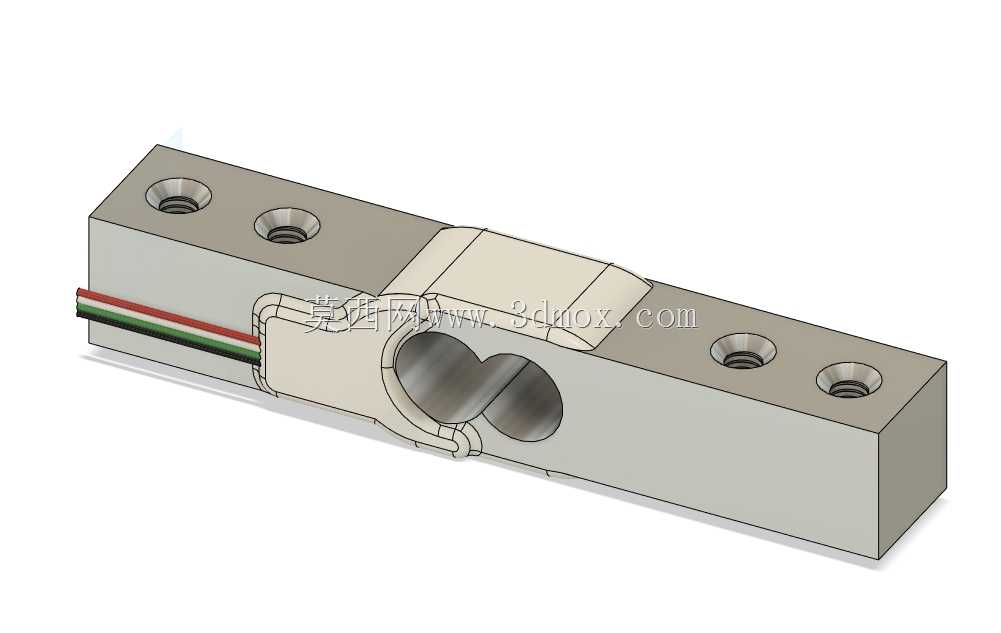

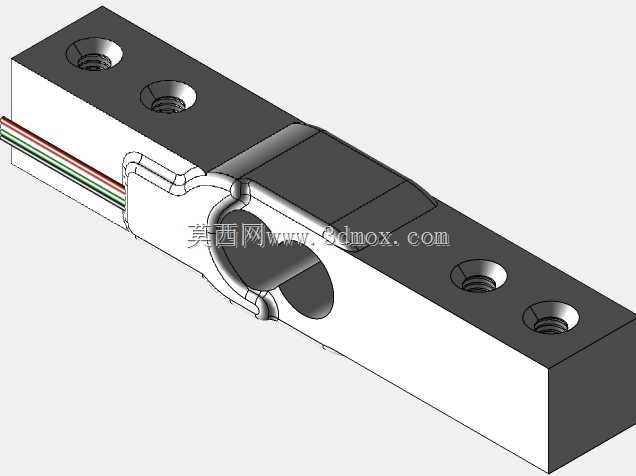

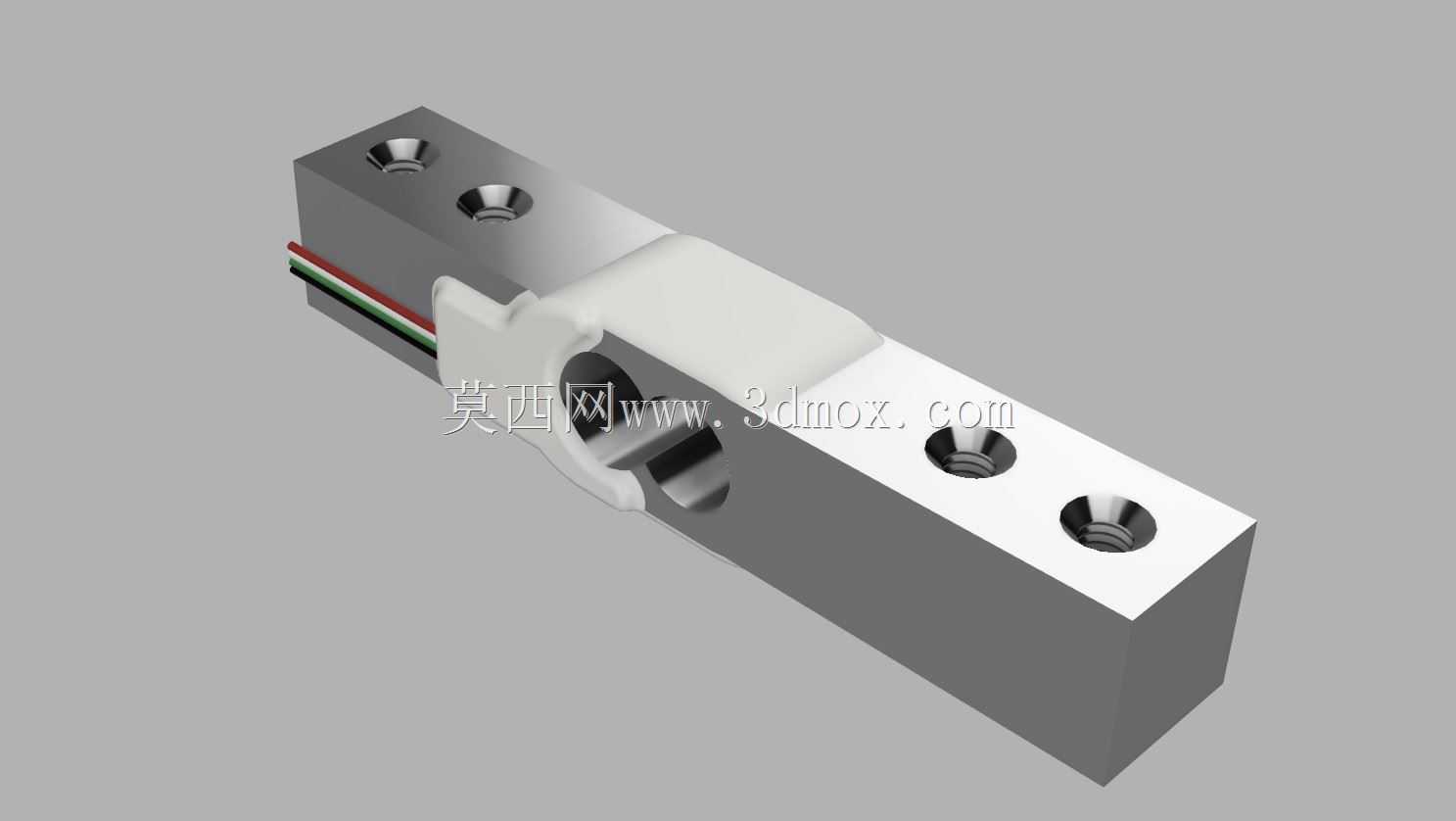

紧凑型高精度20Kg量程称重测力传感器

这类小量程平行梁式称重测力元件，在桌面级定量分装设备、小型智能仓储分拣格口、便携式商用称重终端、实验室小型物料测力台架上的应用十分广泛，很多做小型自动化称重工位的结构工程师，在选型阶段都会优先考虑这类紧凑结构的元件，毕竟它的安装占用空间极小，不需要额外设计复杂的安装转接结构，就能快速集成到现有设备框架里。从结构设计逻辑来看，这款传感器采用平行梁剪切受力结构，应变片贴装位置经过应力仿真优化，能在极小的形变范围内输出稳定的电信号，出线端做了一体式的线缆防护卡扣，能避免设备运行过程中线缆反复弯折拉扯导致的线芯断裂、信号传输中断问题，四个安装沉孔的位置公差控制严格，安装时不需要反复配打孔位，只要按照孔位在安装基板上加工对应螺纹孔，就能保证受力轴线与传感器受力中心重合，避免偏载带来的测量误差。它的整体外形尺寸控制在75×12mm的范围内，整体重量仅32g，不会给安装载体带来额外的负载负担，对于对自重有严格要求的便携式称重设备、移动分拣小车这类场景来说，这个重量参数能大幅降低整体结构的配重设计难度。实际使用过程中，它的惠斯通电桥输出结构抗干扰能力较强，配合常规的称重变送器就能直接接入设备的PLC控制系统，不需要额外加装信号放大模块，在-10℃到50℃的常规工业车间环境下，温漂控制在合理范围内，能满足大部分常温场景下的称重测力需求，150%的安全过载余量也能应对工位上偶尔出现的物料超重冲击，不会因为短时过载就造成应变片不可逆损坏。设计这类传感器的三维模型时，要重点关注安装孔的同轴度、受力梁的壁厚均匀性，还有线缆出线槽的位置避让，避免安装时螺丝过长顶到应变腔内部结构，同时要预留出线缆的弯折空间，保证线缆出线方向不会和周边设备结构产生干涉，很多新手工程师在集成这类传感器时，容易忽略安装面的平面度要求，如果安装基板存在翘曲，锁付螺丝后会给传感器施加预紧应力，直接导致零点偏移过大，测量精度无法达标，所以建模时也要同步考虑安装基板的平面度公差要求，给安装工位的结构设计留出对应的精度参考。
