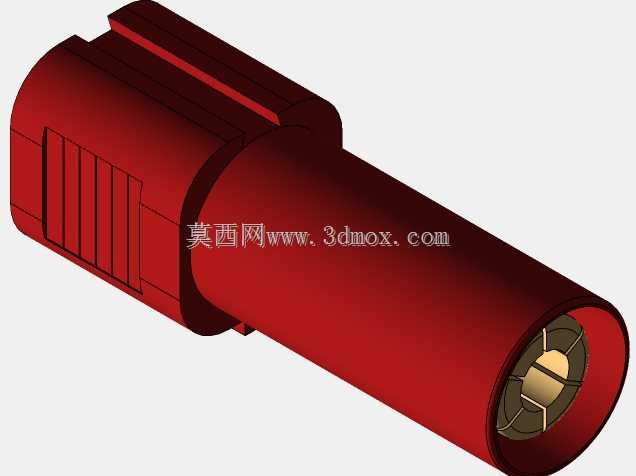

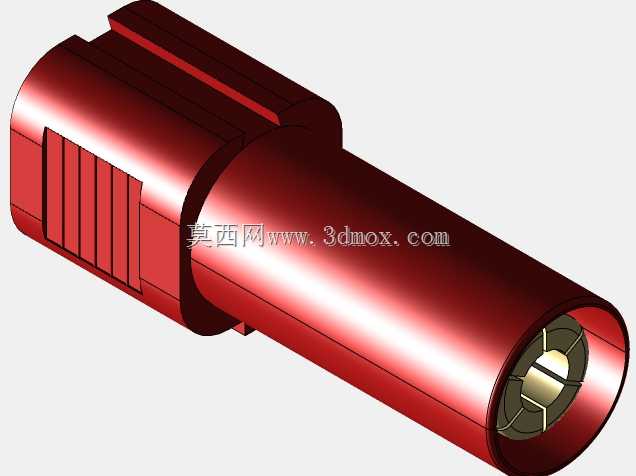

XT150大电流接插件阴阳对接组件

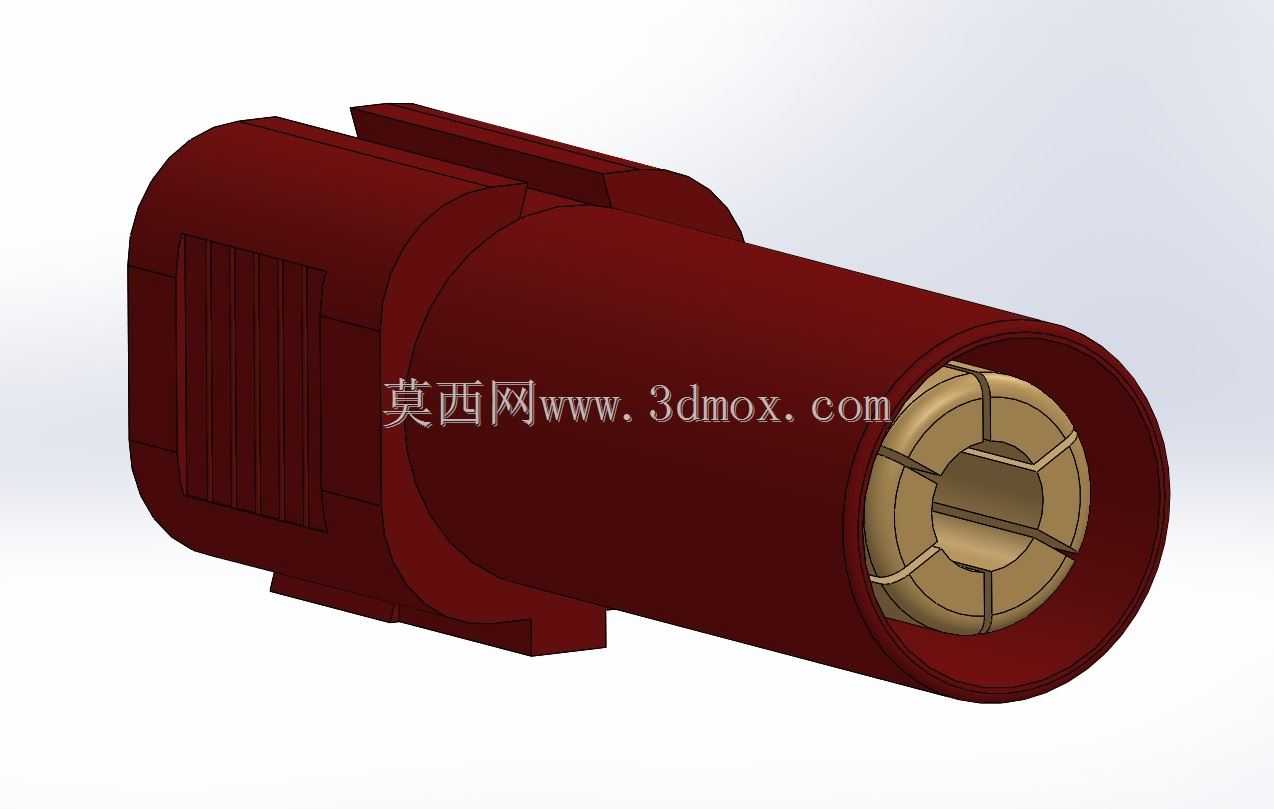

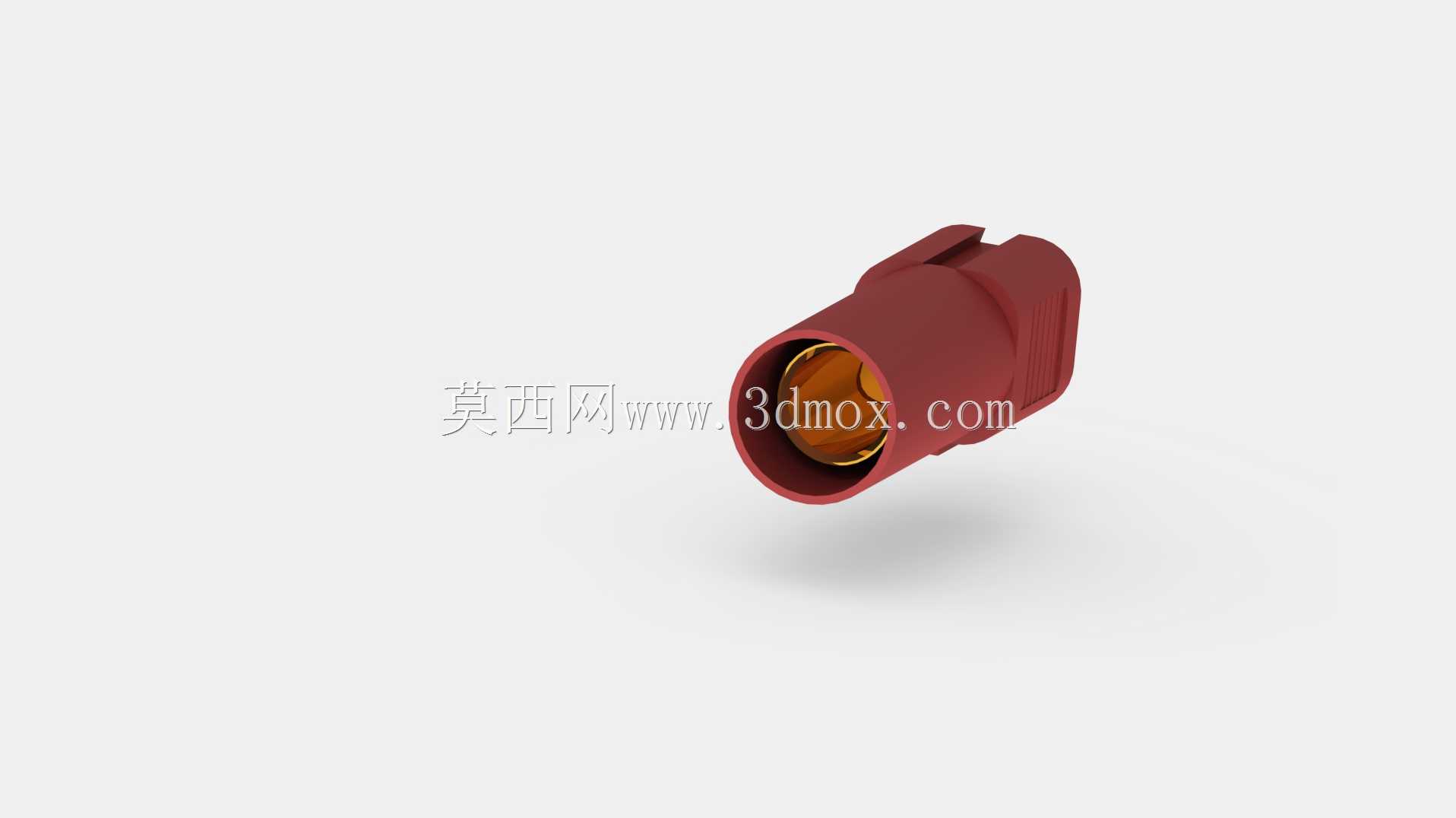

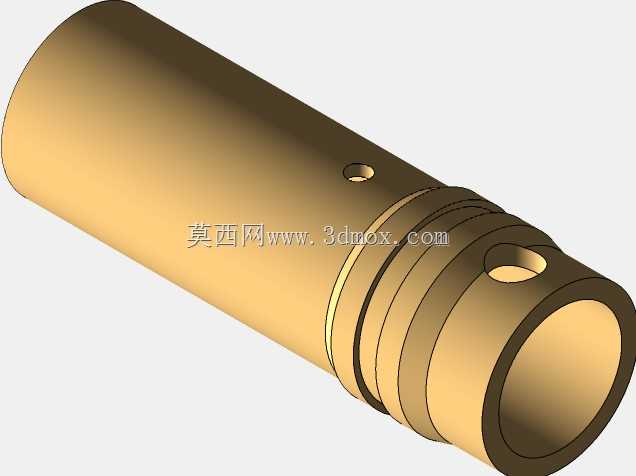

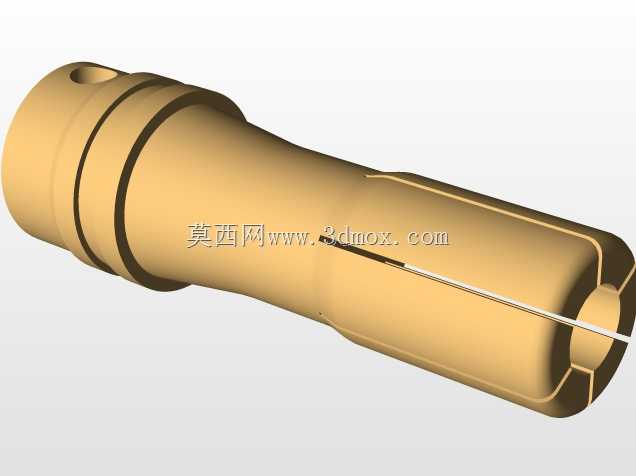

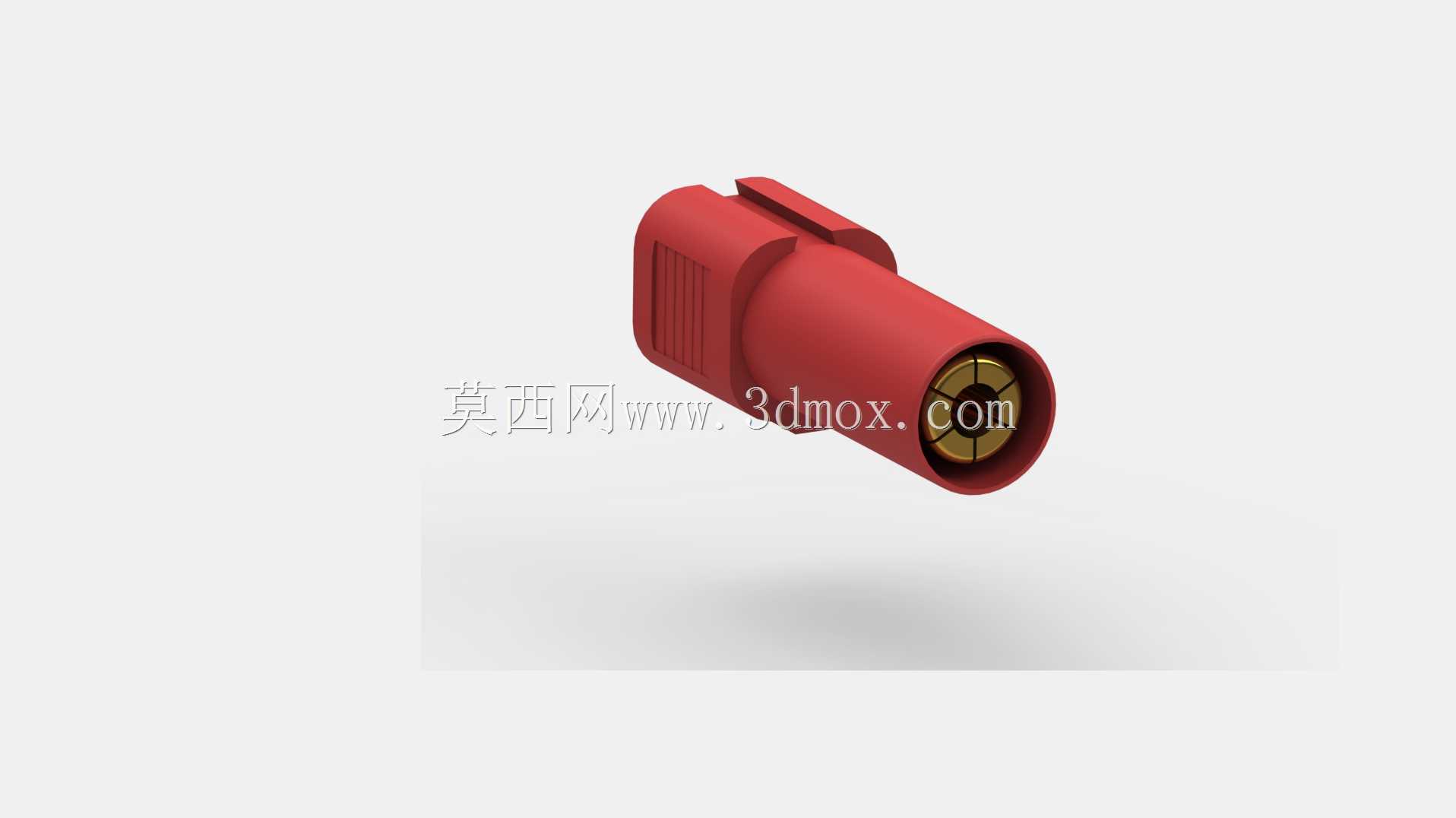

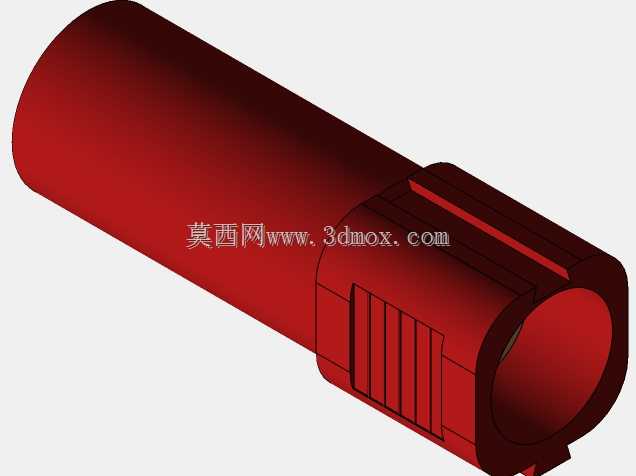

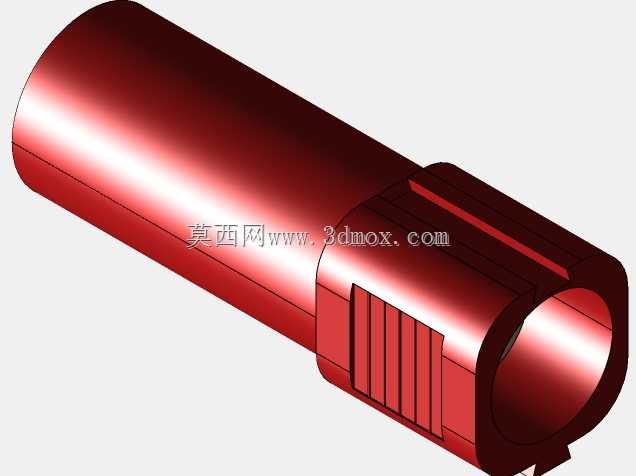

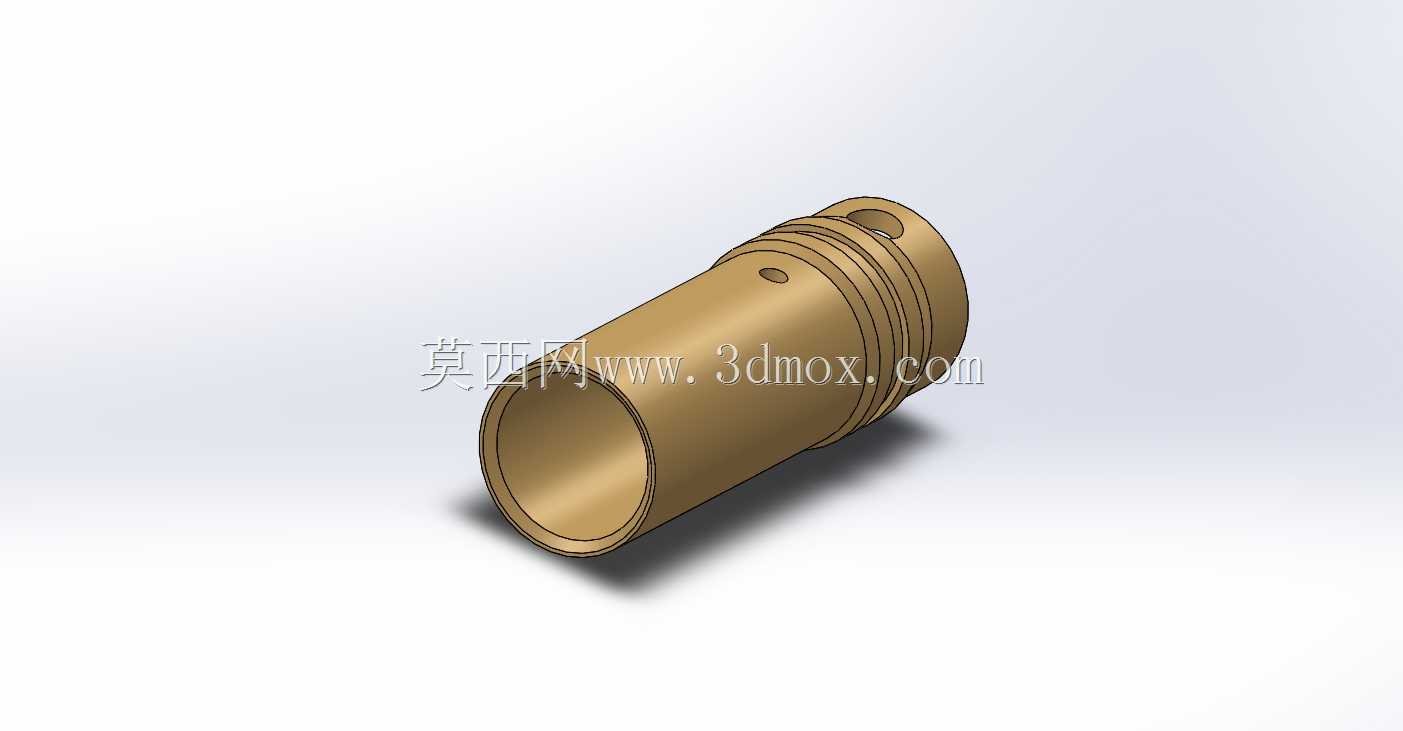

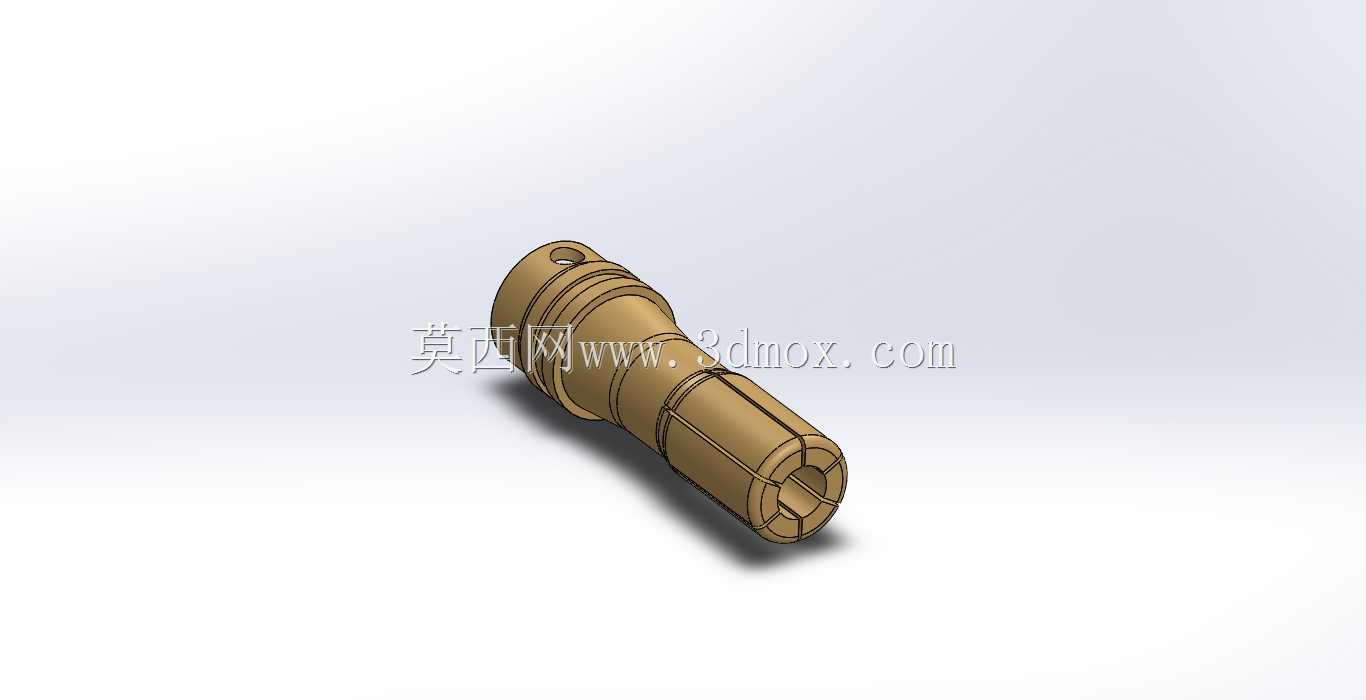

在大电流动力传输场景中，接插件的接触可靠性直接决定整套动力回路的运行稳定性，XT150规格的阴阳对接接头，是目前航模动力系统、大功率储能设备、低压工业供电回路中应用十分广泛的快接连接件。这类接头的设计核心首先围绕大载流需求展开，内部接触端采用瓣状弹性铜质插芯结构，多瓣式的接触片在阳头插入时会产生均匀的径向抱紧力，保证接触面积足够大，避免大电流通过时因接触电阻过大产生局部过热，甚至出现烧蚀、熔接的故障。从结构设计逻辑来看，接头外部采用高强度绝缘壳体，壳体外侧设置有定位导向筋与防呆结构，对接时无需反复对位，顺着导向结构推入即可完成精准插接，同时防呆结构能从根源上避免正负极反插的操作失误，降低现场接线的出错概率。壳体尾部预留了线缆穿入与压接固定的空间，适配大平方线径的动力线缆，压接完成后可通过尾部的固定结构完成线缆与接头本体的应力释放，避免设备运行过程中线缆受拉扯导致接触端松脱。从安装边界来看，这类接头的整体外形为圆柱状结构，外部带有安装固定用的凸耳结构，既可以直接作为线缆端的悬空快接接头使用，也可以通过凸耳将接头固定在设备壳体的安装位上，作为设备端的固定供电接口使用。在实际建模过程中，需要重点还原内部插芯的瓣状间隙与弹性形变空间，保证装配模拟时阴阳头的插接行程与实际产品一致，同时要精准还原壳体外部的导向筋尺寸、防呆凸台的位置，避免在做设备整体装配干涉检查时出现误判。这类接头在实际使用中，单次对接即可完成动力回路的连通，相比传统的螺栓压接接线方式，能大幅缩短现场设备的接线、拆线时间，同时插拔式的结构也方便设备的模块化拆分与转运，在需要频繁拆装的大功率移动设备、测试工装供电回路中，这类接头的应用优势十分明显。建模时还要注意壳体表面的防滑纹理设计，实际操作时操作人员需要握持壳体完成插拔动作，表面的竖向防滑筋能提升握持摩擦力，即使戴着手套操作也能顺利完成插拔，不会出现打滑的问题。内部插芯的端部做了圆弧导向处理，对接时即使存在微小的位置偏差，也能顺着圆弧面顺利滑入接触瓣内部，不会出现插芯顶歪、变形的问题，这一细节结构在建模时不能省略，否则会影响对接动作的模拟真实性。
