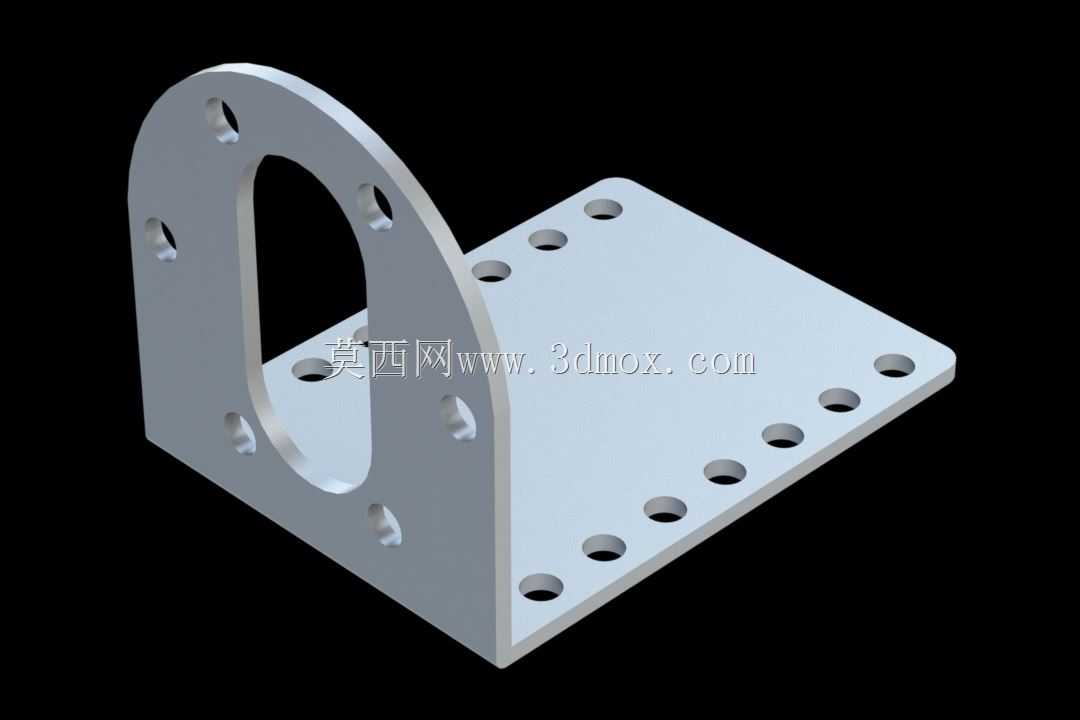

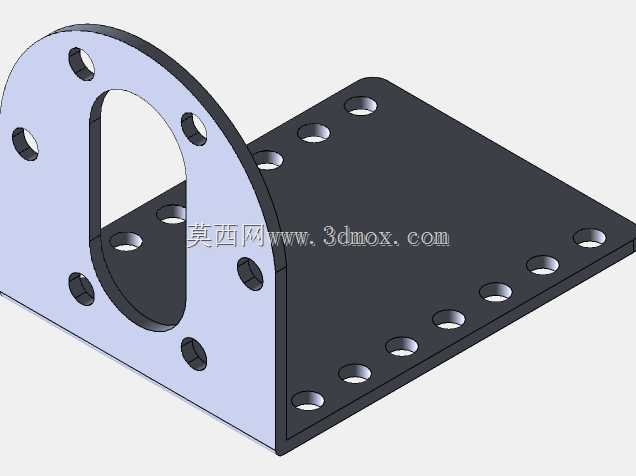

适配37mm金属齿轮电机的Pololu冲压铝L形安装支架

在小型移动机器人、桌面级自动化执行机构、教学实验平台这类紧凑空间的动力组件搭建场景中，电机安装支架的适配精度、结构刚性与安装便利性，直接决定了动力输出的稳定性与整机装配效率。这款L形结构的冲压铝支架，专门针对37mm直径规格的金属齿轮电机设计，匹配Pololu系列同规格动力组件的安装孔位，解决了小尺寸动力单元在狭小安装空间内的垂直转向固定需求。从结构设计逻辑来看，采用L形折弯的整体式结构，将电机安装面与设备安装面整合为单一冲压件，避免了拼接式支架的装配累积误差，同时利用铝合金板材冲压后的冷作硬化特性，在控制整体重量的前提下保证足够的结构刚性，能够承受金属齿轮电机启停、正反转切换时产生的冲击载荷，不会出现支架形变导致的电机轴偏移、齿轮啮合异常等问题。垂直立面上开设的大尺寸中心避让孔，完全匹配37mm金属齿轮电机的输出端轴伸与减速箱端盖轮廓，电机安装时可直接将减速箱端嵌入避让孔定位，无需额外调整同轴度，立面上环绕中心孔均匀分布的多个安装孔位，对应电机端盖的固定螺孔位置，可通过标准紧固件直接完成电机与支架的锁附，保证电机输出轴与安装基面的垂直度。水平安装面上沿两排方向规则排布的多组通孔，预留了充分的安装调整余量，既可以通过不同孔位的组合适配不同宽度的铝型材机架、设备底板安装位，也能在需要微调电机输出位置时，通过选择不同安装孔实现小范围的位置调整，无需额外加工定制孔位。在实际应用中，这类支架常被用于小型AGV驱动轮的动力固定、机械臂关节处的动力转向安装、智能小车的驱动单元装配，以及各类桌面自动化设备的小功率动力组件固定，冲压成型的铝合金表面自带氧化保护层，在常规室内使用环境下具备基础的防锈能力，边缘经过冲压后的去毛刺处理，装配过程中不会划伤操作人员或配套线材。设计时充分考虑了安装边界的控制，支架折弯处的圆角半径匹配冲压工艺要求，不会出现应力集中导致的折弯处断裂问题，整体厚度适配常用的M3、M4标准紧固件，安装时无需额外准备特殊规格的螺丝螺母，水平安装面的孔位间距兼容主流的20mm、30mm系列铝型材槽距，可直接与常规工业铝型材机架完成装配，不需要额外制作转接板。
