大扭矩数字伺服执行机构结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289147

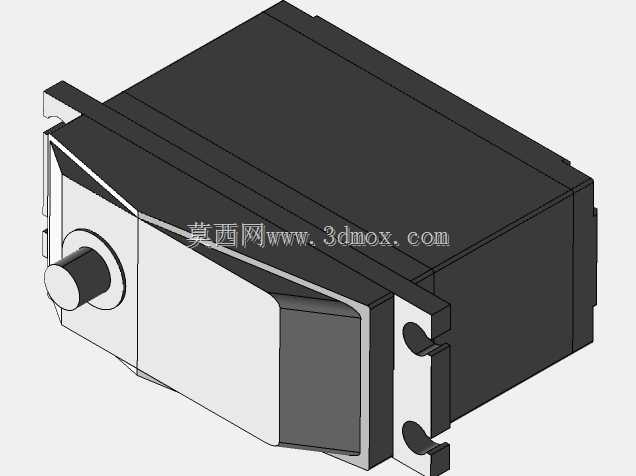

  • 大扭矩数字伺服执行机构结构设计
  • 大扭矩数字伺服执行机构结构设计

在工业自动化生产线的工位切换、重载机械臂关节驱动、大型航模舵面控制、特种作业机器人姿态调整这类需要精准角度输出且负载较大的场景中,常规小扭矩伺服往往无法满足驱动力需求,这款60KG级大扭矩数字伺服正是针对这类高负载精准控制场景开发的执行元件。从结构设计来看,这款伺服采用了方正的盒式主体布局,输出轴布置在壳体前端面的居中位置,轴端采用标准圆形输出接口,可适配不同规格的舵盘、摇臂等传动连接件,方便和不同的负载端结构做对接。壳体两侧预留了带安装孔的凸耳结构,安装孔的位置经过公差匹配,可直接通过标准紧固件固定在设备的安装基板上,不需要额外设计复杂的转接支架,能有效减少整机的装配工作量。壳体的拼接结构采用了卡扣加定位止口的组合设计,既保证了内部传动组件、控制电路板的防护能力,也方便后期维护时的拆解操作,不会因为反复拆装导致壳体配合间隙变大。内部传动链路采用了多级金属齿轮组的排布方案,从电机输出端到最终输出轴的减速比经过反复调校,既保证了60KG级的扭矩输出能力,也兼顾了响应速度,不会因为减速比过大导致动作迟滞。数字控制电路集成在壳体内部的后半段,和传动舱之间做了物理隔离,避免传动部件运转产生的金属碎屑影响电路稳定性,控制端口布置在壳体的侧端面,接线方向和安装面平行,不会和周边安装结构产生干涉。在实际选型适配时,需要注意这款伺服的安装边界:主体的方正外形在排布时要预留足够的散热空间,尤其是长时间带载运行的工况下,壳体表面需要和周边结构保留适当间隙,避免热量堆积影响元器件寿命;输出轴的轴向伸出长度有固定尺寸,在设计负载连接件时要匹配对应的轴向定位尺寸,防止装配后出现轴向窜动影响控制精度。和传统模拟伺服相比,这款数字伺服的控制信号解析精度更高,死区范围更小,在到位保持阶段的扭矩输出更平稳,不会出现模拟伺服常见的到位抖动问题,在需要长时间保持负载位置的工位上使用,能有效降低能耗同时提升定位稳定性。在做整机结构布局时,这款伺服的重心靠近安装凸耳所在的端面,固定后整体的抗振性能更好,在有一定振动的设备上使用也不容易出现紧固件松动的问题。输出轴的径向承载能力经过强化设计,除了常规的扭矩输出,还能承受一定的径向负载,可直接驱动带径向力的摇臂结构,不需要额外增加支撑轴承,简化配套结构的设计复杂度。
