NEMA23规格集成式伺服电机结构设计

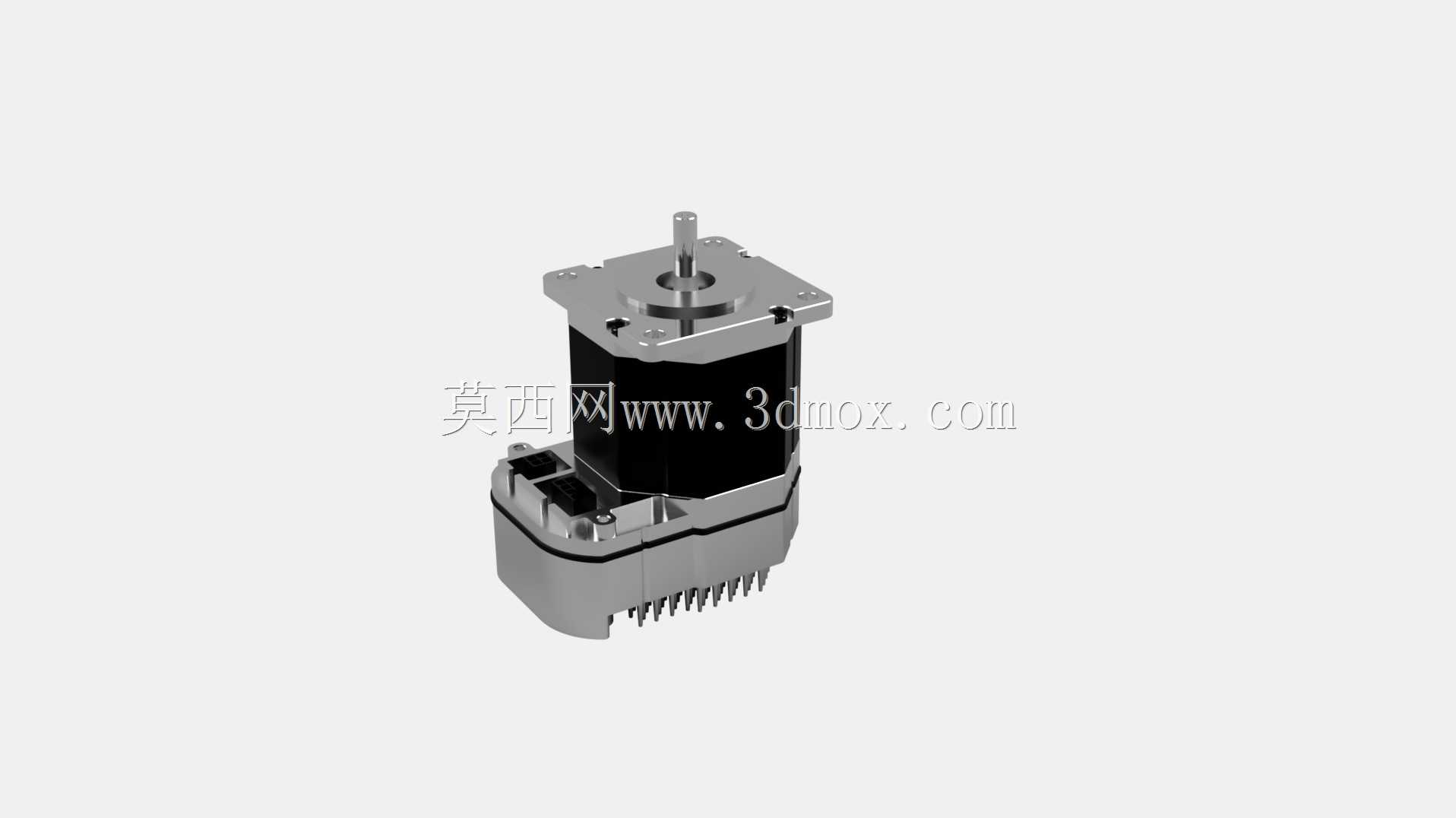

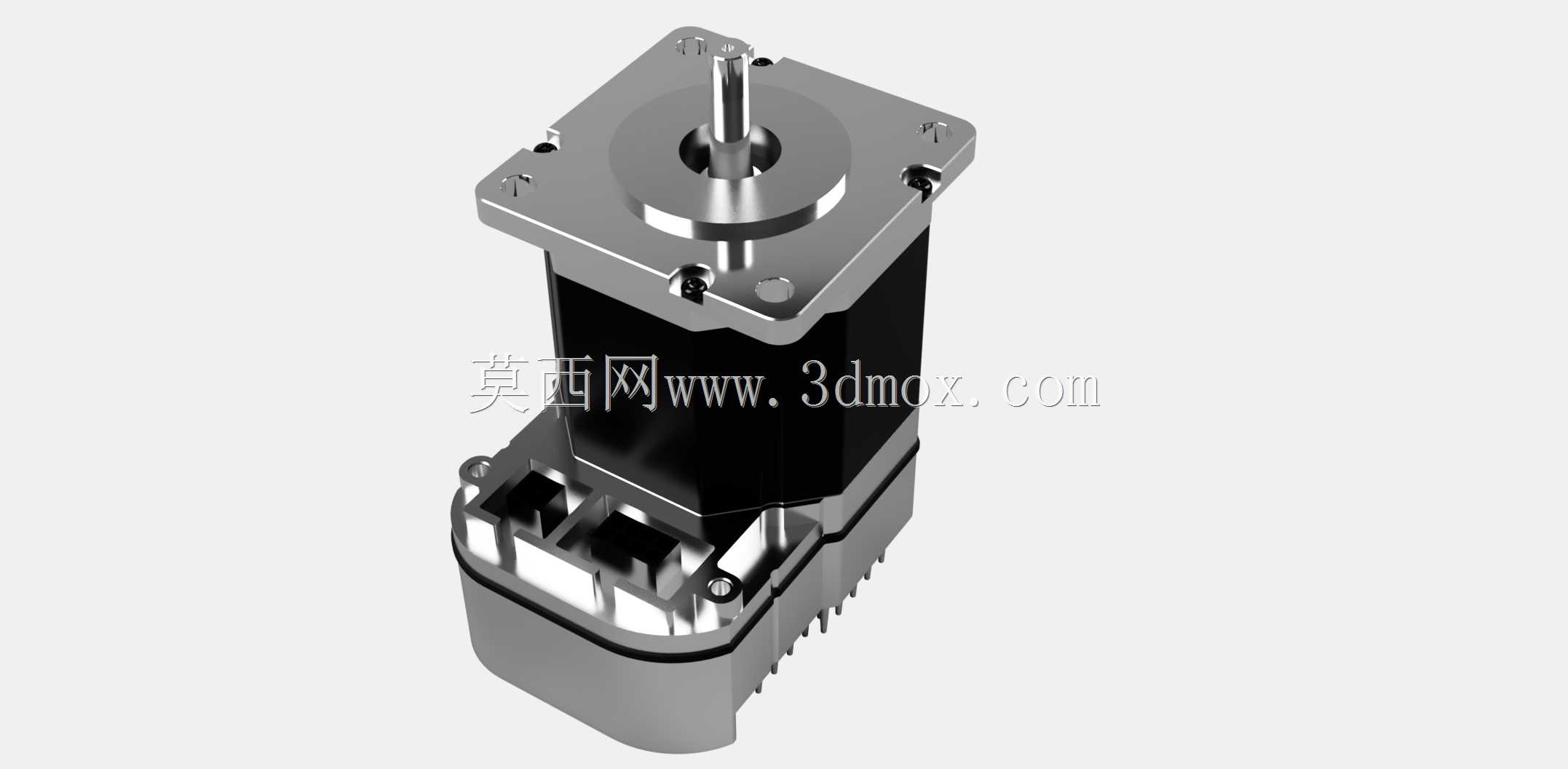

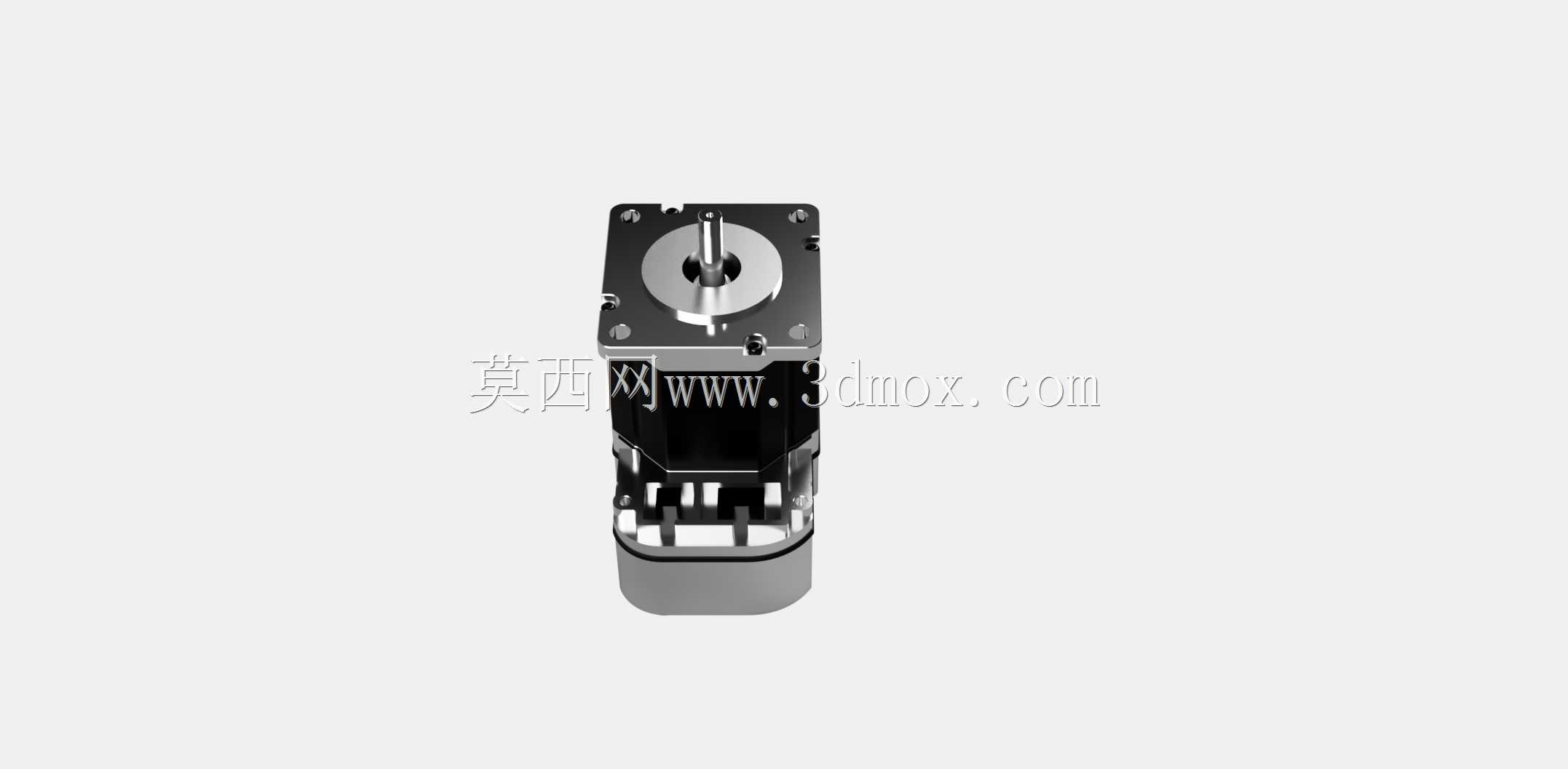

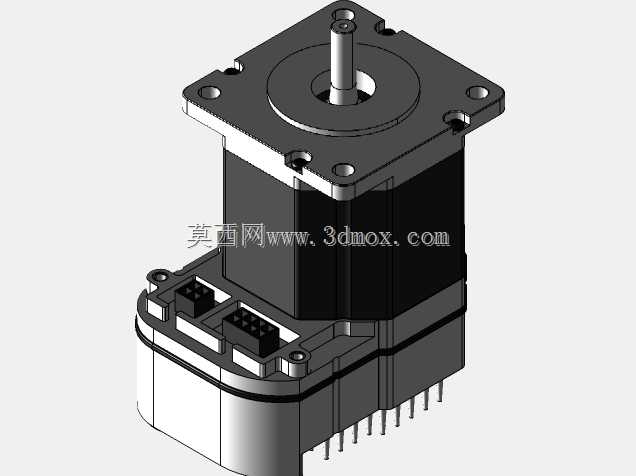

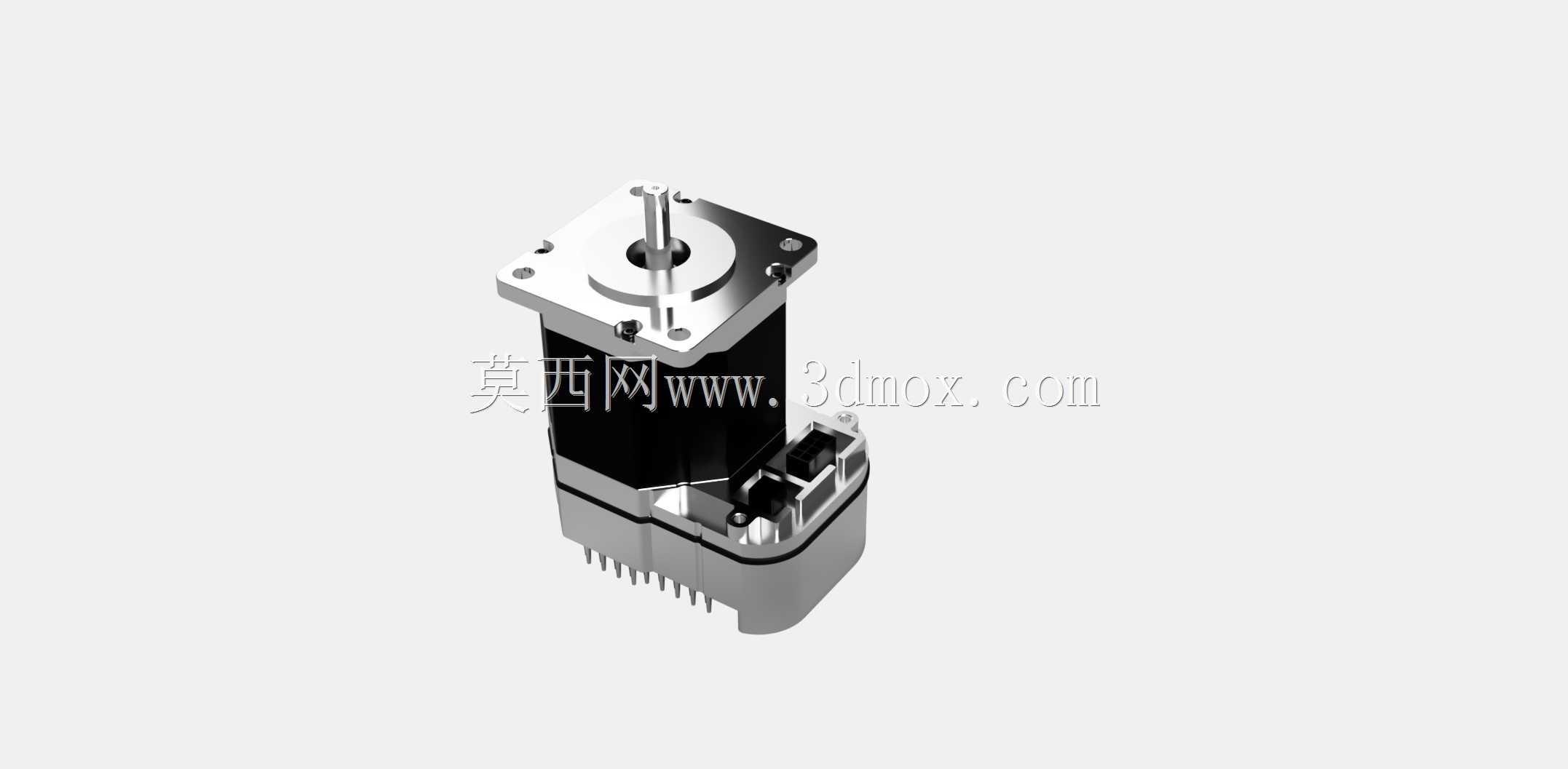

做非标设备结构选型时，NEMA23安装规格的伺服电机是桌面级数控设备、小型自动化模组里出镜率极高的动力元件，这款集成驱动结构的伺服电机模型，还原了实际量产产品的安装边界与外形细节，能直接用于设备整体装配的干涉校验，省去了建模阶段反复核对安装尺寸的冗余工作。从实际应用场景来看，这类集成式伺服电机常被用在小型雕刻机进给轴、3D打印机运动轴、桌面点胶设备位移模组、小型传送带驱动单元上，相比传统分体式伺服驱动搭配电机的方案，它把驱动电路集成在电机尾部，大幅缩减了电控柜的占用空间，接线时只需要连接电源与通讯线缆，减少了柜内布线的工作量，也降低了动力线与编码器线过长带来的信号干扰风险。模型还原的安装法兰为标准NEMA23规格，安装孔位间距、轴伸直径、轴伸长度都符合通用安装标准，做设备设计时可以直接调用匹配对应的同步轮、联轴器、安装支座，不需要额外调整安装位的尺寸。从设计思路上看，这款电机采用后端集成驱动的布局，驱动板的散热结构与电机后端盖做了贴合设计，尾部的排针接口直接对应通讯与电源接线，省去了额外的接插件转接结构，电机本体的定子外壳采用方形切角结构，既方便安装时的平面定位，也能在密集排布的模组中减少相邻元件的干涉。建模时将尺寸精度控制在0.5mm的工程允许误差范围内，完全能满足方案设计阶段的装配校验需求，不会因为模型尺寸偏差导致后续实际选型安装时出现干涉问题。做结构设计时要注意，这类集成式伺服电机的尾部驱动模块有一定的突出长度，在设计电机安装位的后部空间时，需要预留足够的接线与散热空间，不能直接将电机尾部贴紧设备安装板，否则会挤压接线端子，也会影响驱动板的散热效率。另外电机轴伸端的定位台阶尺寸也做了还原，搭配联轴器时要注意匹配对应的轴径与键槽尺寸，避免出现配合间隙过大导致的传动抖动问题。在小型数控设备的应用中，这类伺服电机的扭矩输出足够带动轻型负载做高精度位移，集成驱动的响应速度也能满足高速进给的需求，相比同规格的开环步进电机，它的闭环控制特性可以避免丢步问题，提升设备运行的稳定性。
