FRC赛事竞技作业机器人结构设计

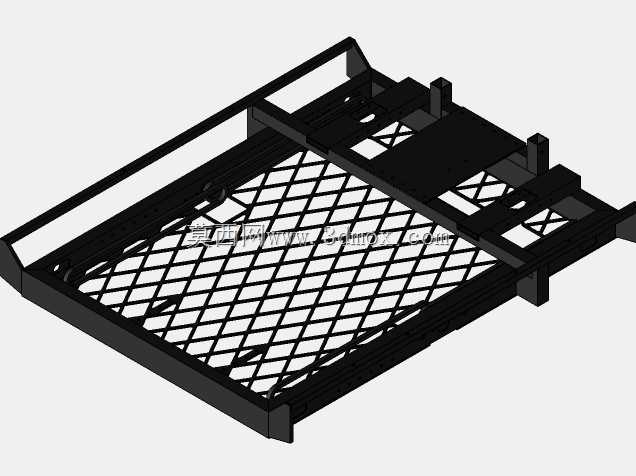

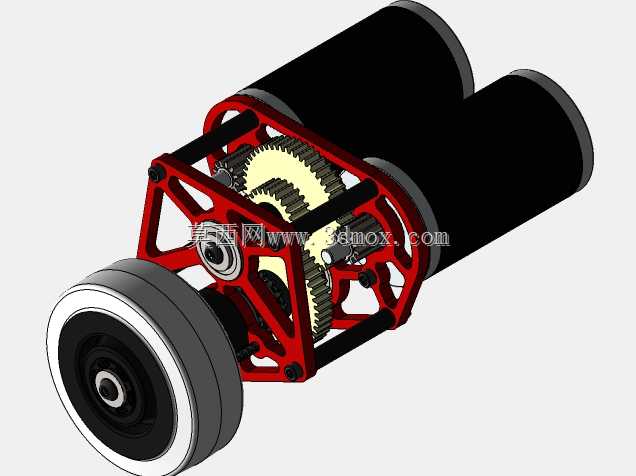

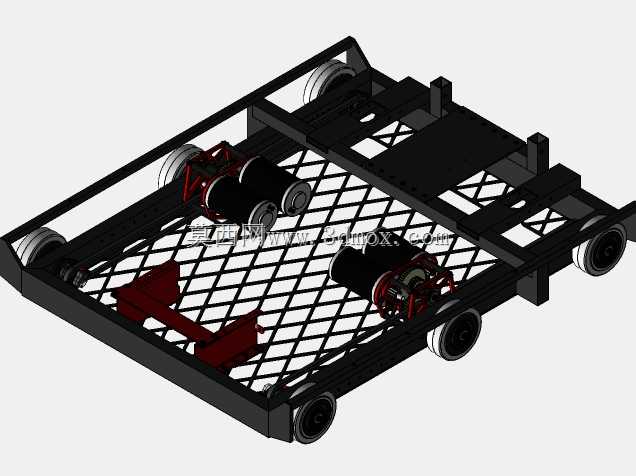

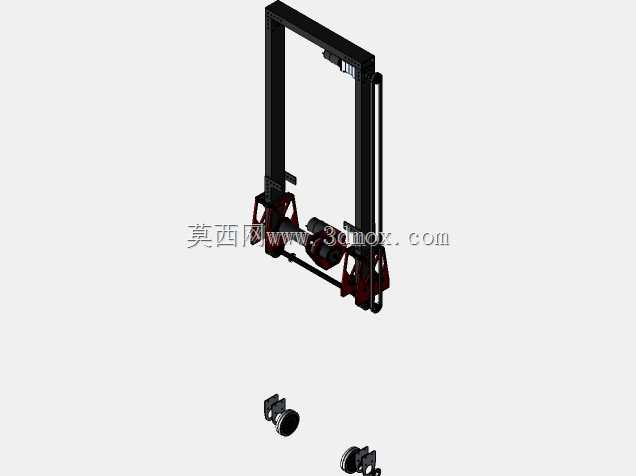

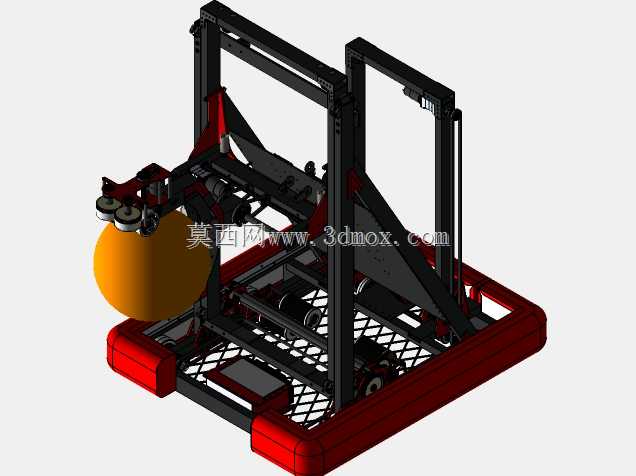

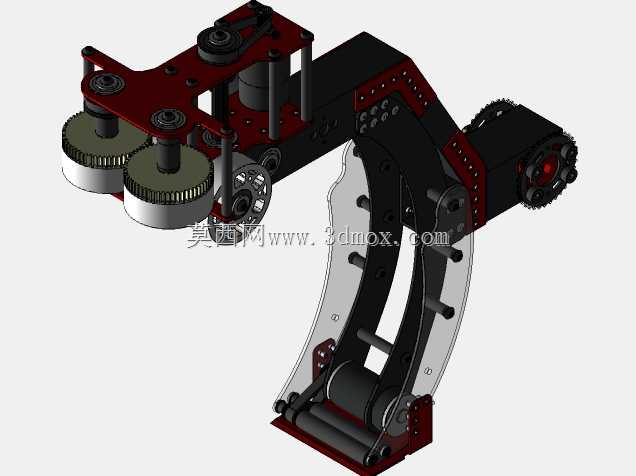

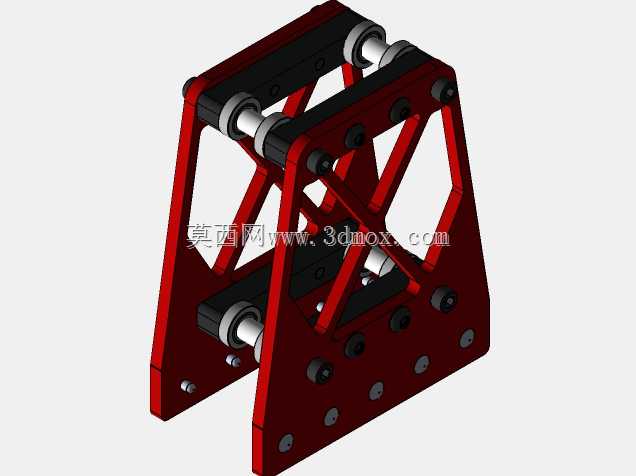

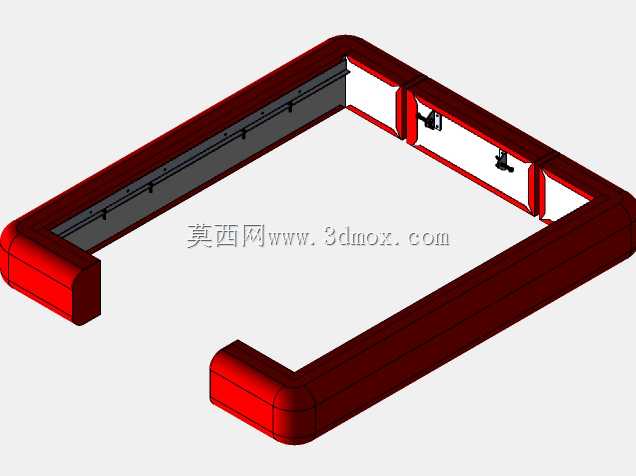

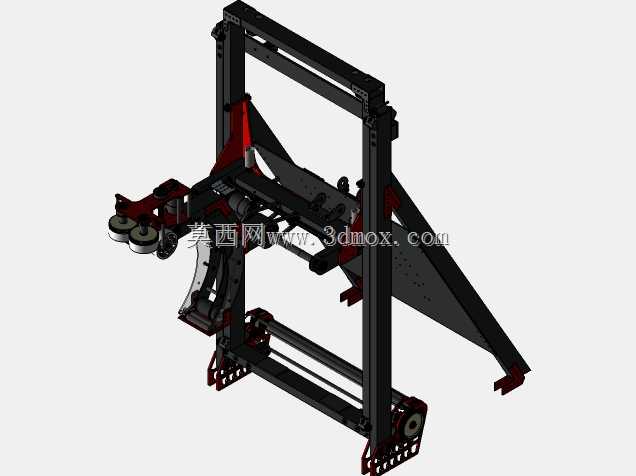

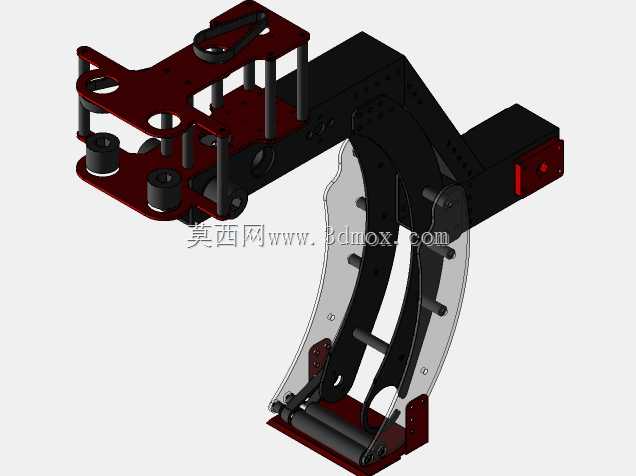

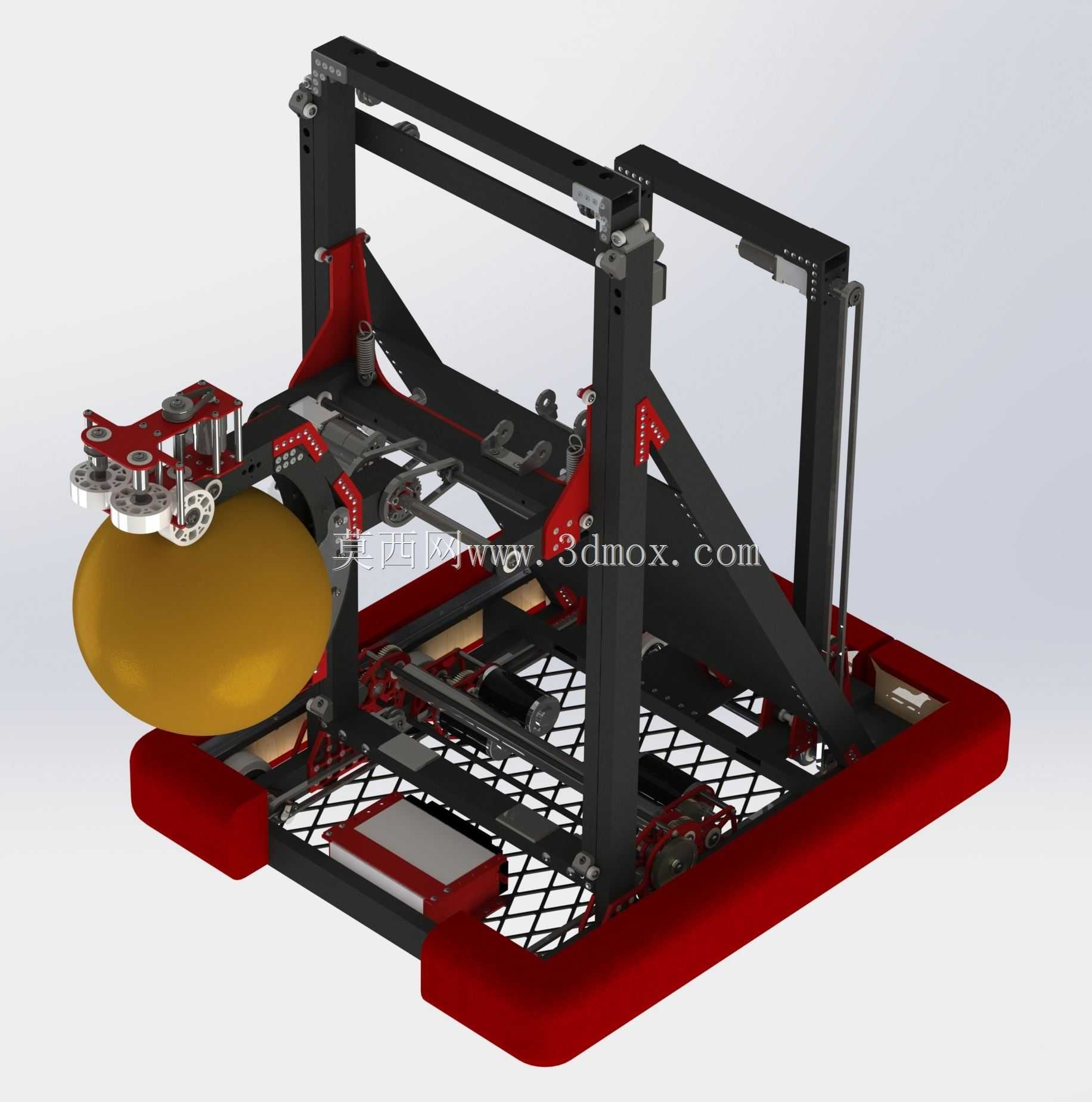

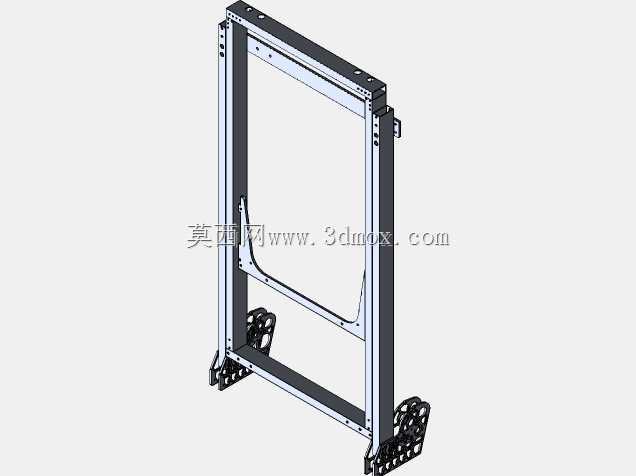

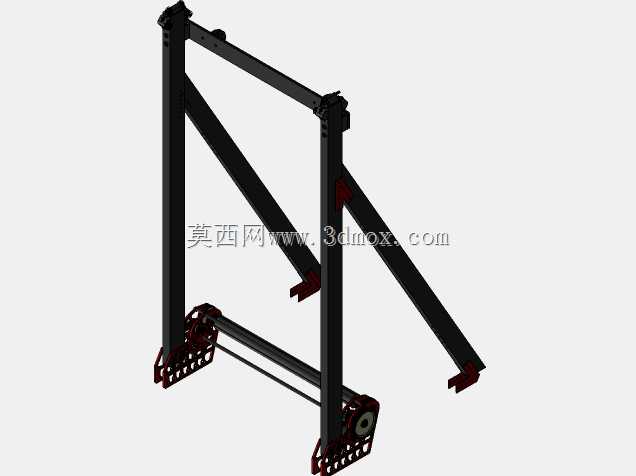

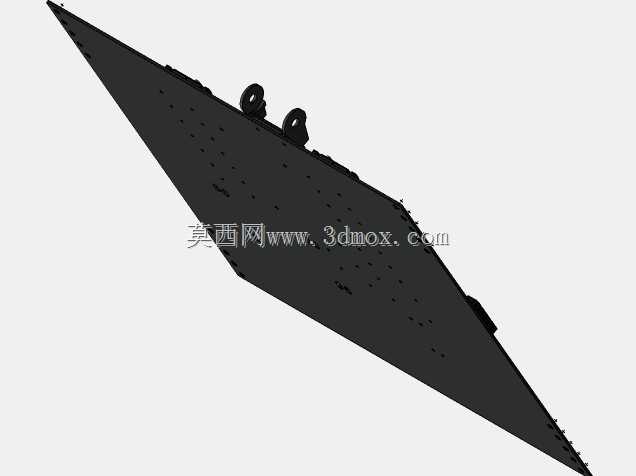

该竞技作业机器人主要面向青少年机器人对抗赛事场景设计，核心用途是在指定竞赛场地内完成指定物料拾取、转运、投放以及对抗防守类任务，整体结构围绕赛事规则的边界要求做了针对性适配。从结构布局来看，底部采用矩形管焊接成型的承载底盘，底盘边缘设置防撞缓冲结构，可承受对抗过程中的侧向撞击与正面碰撞，底盘内部预留了电气元件、动力模块的安装空间，网格状的底板设计既减轻了整体自重，也能为走线、元件固定提供充足的安装点位，底盘的行走轮组采用对称布局，可实现全向移动的动作需求，适配赛事场地内快速变向、急停急起的动作要求。上部的抬升框架采用双立柱龙门式结构，搭配线性导轨实现竖直方向的升降动作，可将拾取到的物料抬升至指定投放高度，框架的斜向加强筋做了三角形受力优化，在抬升重载物料时可有效降低框架的形变量，保证升降动作的稳定性。前端的拾取机构采用多辊轮夹持结构，可适配赛事指定的球形类物料，辊轮表面做了防滑纹理处理，拾取过程中可通过辊轮的差速转动调整物料的夹持姿态，避免物料在转运过程中脱落。设计过程中优先考虑了维护便捷性，所有结构件均采用螺栓连接替代部分焊接结构，赛事间隙可快速更换受损的零部件，电气走线全部沿型材内部凹槽布置，避免对抗过程中线路被剐蹭损坏。整体安装边界严格适配赛事规则的尺寸限制，初始状态下的外轮廓尺寸满足入场检录的要求，抬升机构完全伸展后也不会超出规则允许的作业范围，各运动机构的行程都做了机械限位设计，避免动作超程造成结构损坏。框架主体采用标准铝型材与碳钢板搭配的材质组合，在保证结构强度的前提下尽可能控制整体重量，配重块设置在底盘中心位置，可降低整机重心，提升快速移动过程中的抗倾覆能力，前端拾取机构的安装位置做了高度适配，可在不调整底盘姿态的情况下直接拾取地面放置的物料，减少作业动作的冗余步骤，提升赛事作业效率。
