以色列苍鹭长航时侦察无人机缩比结构

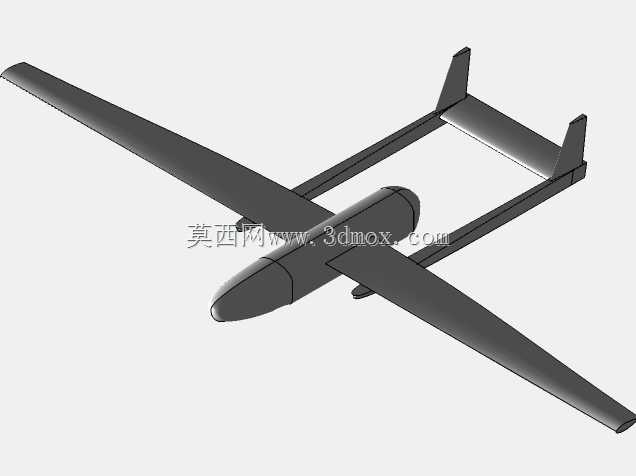

　　这款双尾撑布局的固定翼无人机缩比结构，还原了以色列IAI苍鹭系列中空长航时侦察无人机的核心气动与结构特征，原型机列装多国空中侦察单位，承担边境巡逻、战场态势感知、目标定位、灾情普查等任务，滞空时长可达数十小时，能在复杂气象条件下完成低速巡航作业，是战术侦察体系里的核心空中节点。从结构设计逻辑来看，采用双尾撑布局并非单纯的气动选型考量，核心是为了兼顾长航时巡航的升阻比需求、任务载荷的安装空间以及尾翼结构的稳定性：常规单机身布局的尾翼连接段需要从机身后段延伸，会额外增加结构重量，同时机身尾部的发动机安装位置会遮挡任务载荷的下视视野，而双尾撑结构通过两根从机翼后缘延伸出去的承力梁，直接将垂尾、平尾连接为整体框架，既缩短了尾翼的力臂长度，

　　降低了结构受力上限，减少了不必要的结构增重，还能让机身中段的任务舱段完全避开尾部结构遮挡，给光电侦察设备、合成孔径雷达、信号侦测装置留出完整的安装界面，下视作业时没有任何结构遮挡，侦察视角覆盖范围能达到机身下方360度无死角。机翼采用大展弦比平直翼设计，翼型选用低速高升阻比的层流翼型，巡航状态下的升阻比远高于常规战术无人机的小展弦比机翼，能在相同动力配置下大幅提升滞空时长，机翼和机身、尾撑的连接位置设计有快拆接口，实际部署时不需要复杂工具就能完成机翼拆解，装入标准运输箱内快速转场，拆解后的单件尺寸能适配轻型战术车辆的货舱空间，不需要大型运输设备伴随保障。机身采用流线型纺锤体设计，机头段预留了光电转塔的安装沉台，

　　转塔安装后和机身外表面齐平，不会额外增加飞行阻力，机身中段是设备舱，内部预留了标准的航电设备安装导轨、电池固定位以及走线槽，所有设备的安装重心都和整机气动重心重合，避免设备安装后出现重心偏移影响飞行稳定性；尾段是动力舱，适配活塞式螺旋桨发动机，推进式的动力布局让螺旋桨位于机身尾部，不会遮挡机头的侦察设备视野，同时作业时螺旋桨的气流不会干扰光电设备的成像稳定性。双垂尾安装在两根尾撑的末端，垂尾后缘预留了舵面安装位，平尾连接在两个垂尾的顶端，形成封闭的尾翼框架，这种结构的抗扭性能远优于常规单尾撑结构，在低空遭遇紊流时尾翼的形变量极小，能保证飞行姿态的稳定，不会因为气流扰动出现偏航、俯仰姿态的剧烈波动，

　　对于需要长时间保持稳定航线执行侦察任务的机型来说，这种结构稳定性是保证侦察数据质量的核心前提。缩比模型的结构完全按照原型机的受力逻辑还原，机翼内部的翼梁、翼肋位置和原型机的承力结构一一对应，3D打印制作时可以直接按照分件打印后粘接组装，不需要额外做结构加强就能满足静态展示或者小尺寸航模试飞的结构强度要求；所有气动面的接缝位置都做了齐平设计，粘接后不会出现阶差，能最大程度还原真机的气动外形特征。从安装边界来看，缩比后的翼展尺寸适配常规桌面展示空间，也能适配小型航模的动力系统配置，机翼和尾撑的连接位置设计有定位止口，组装时不需要反复调整对齐度，靠定位结构就能保证机翼安装角、尾翼安装角的精度，避免因为安装角度偏差导致飞行时出现配平问题。设备舱的内部空间预留了通用的安装孔位，既可以安装静态展示用的仿真设备舱细节，也可以加装小型飞控、电池、动力系统完成试飞验证，结构的重心位置已经做了预设，加装标准重量的航电设备后不需要额外调整配重就能满足重心要求。起落架位置预留了安装接口，既可以做固定式起落架适配野外粗糙跑道起降，也可以做收放式起落架进一步降低巡航阻力，适配不同的使用场景需求。
