法兰连接式柱形拉压力称重传感装置

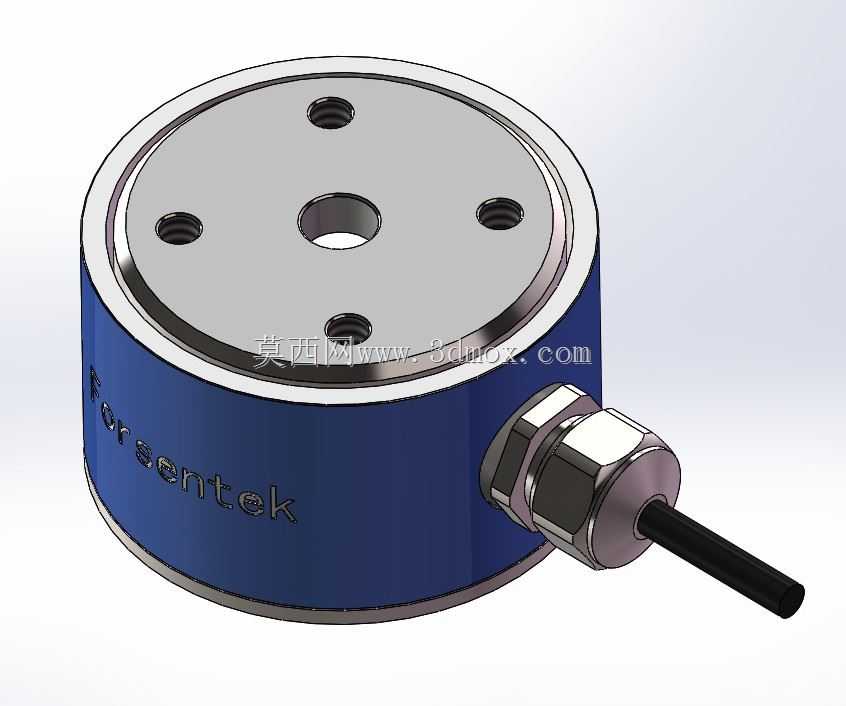

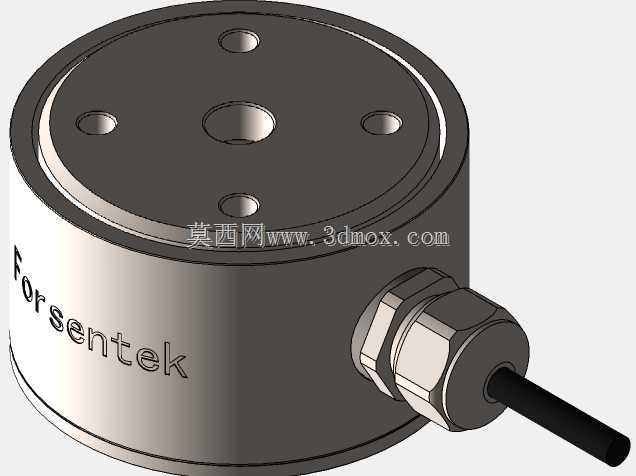

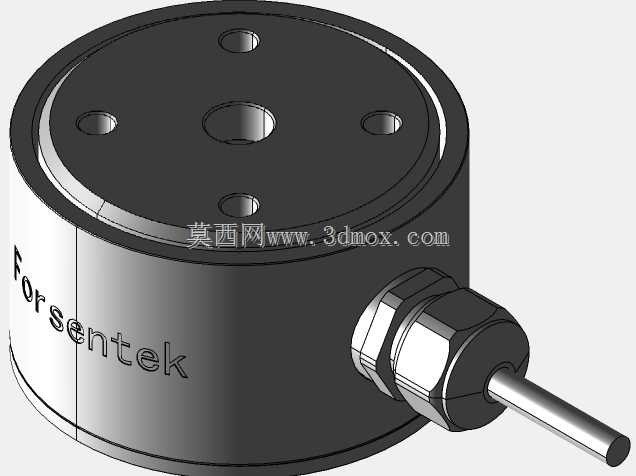

在自动化装配压装工位、料仓称重计量、试验机加载测力、工业机器人末端力反馈等场景中，这类柱形法兰式拉压力传感器是力值检测环节的核心元件，可同时承受轴向的拉伸载荷与压缩载荷，将力学量转换为可采集的标准电信号，为设备的力闭环控制提供数据支撑。从结构设计来看，整体采用圆柱式主体构型，上下两端均设置带安装孔的法兰端面，这种设计的核心考量是降低安装偏心带来的测量误差，相比螺纹连接式的测力传感器，法兰端面的贴合安装能让载荷传递路径更同轴，避免侧向分力对弹性体应变区的干扰。主体侧面预留的线缆出线接头采用金属锁紧结构，在工业现场存在切削液、粉尘、轻度油污的环境下，能有效防护内部应变片与接线端子，减少线缆拉扯导致的信号中断故障。建模过程中需要重点把控几个安装边界尺寸：上下法兰面的安装孔采用圆周均布设计，孔位公差需匹配常用的内六角圆柱头螺钉规格，安装时需保证两端法兰的贴合面平面度满足要求，避免强行锁附导致弹性体产生预加应力，影响零点输出与测量线性度。弹性体贴片区位于圆柱主体的中段位置，建模时该区域的壁厚经过反复校核，既要保证额定载荷下的应变量处于应变片的最佳工作区间，又要预留足够的过载余量，应对现场可能出现的瞬时冲击载荷。出线接头的位置设计在圆柱侧面的非安装干涉区，不管是正装（上端承载、下端固定）还是反装（下端承载、上端固定），都不会和周边的安装机架、执行机构产生空间干涉。这类传感器的应用场景覆盖很广，小量程规格可用于3C产品的压装力检测、精密装配的接触力判断，大量程规格可用于起重设备的载荷限制、大型料罐的称重计量，建模时还原的法兰安装孔位、主体外径、出线方向等尺寸，可直接用于设备整体装配的干涉检查，提前规避安装时的空间冲突问题，不需要设计人员再反复核对样本尺寸调整机架结构。在结构细节上，法兰端面的中心设置有中心定位孔，安装时可配合定位销实现传感器与安装座的快速同轴定位，降低现场安装的调试难度，减少因安装不对中导致的测量偏差。圆柱主体的外表面做了均匀的壁厚设计，保证应变区的应力分布均匀，避免局部应力集中导致的传感器疲劳损坏，出线端的接头采用标准的外螺纹连接结构，可兼容市面上常见的传感器线缆接头，方便后期维护更换线缆。
