实测尺寸还原小型直流驱动电机结构

这款小型直流电机的三维结构，是依托实物测绘完成的全尺寸还原，建模过程中所有尺寸均来自游标卡尺的逐点实测，能直接对接小型机电产品的结构选型与装配验证环节。从应用场景来看，这类小功率直流电机覆盖的领域极广，小到桌面玩具的动力输出、学生科创项目的驱动单元，大到小型电气控制柜内的辅助传动机构、钢筋混凝土养护设备的微型调节组件，都能见到同规格产品的身影，核心是依靠直流供电实现稳定的低转速大扭矩输出，适配低压供电场景下的动力需求。

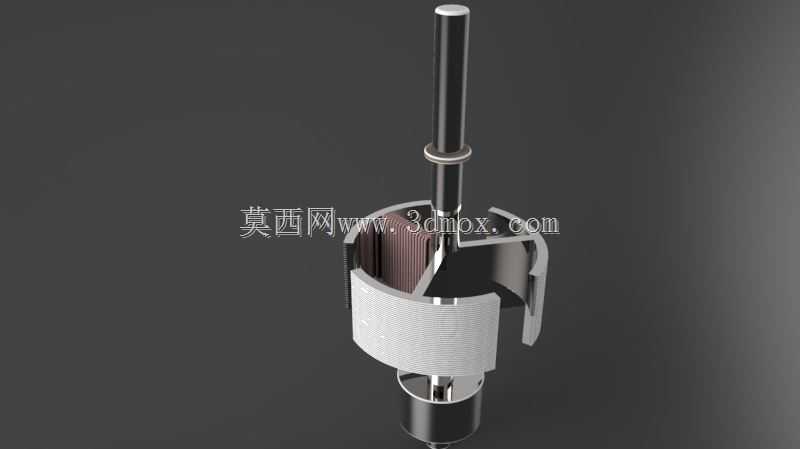

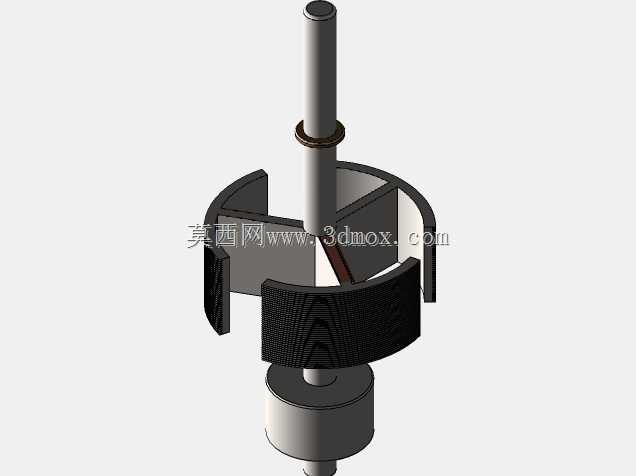

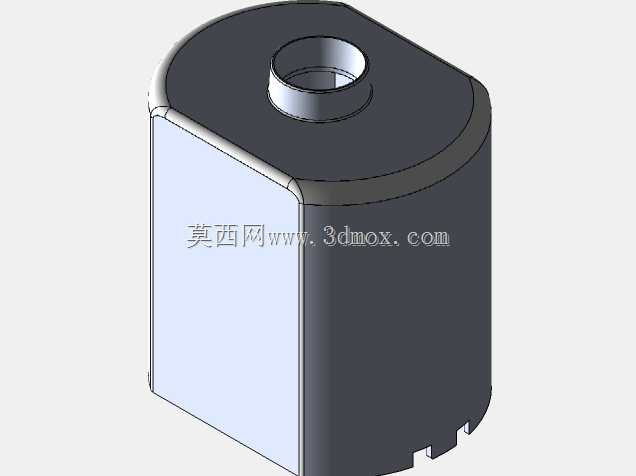

设计思路上完全遵循实物的装配逻辑，没有做多余的结构简化：输出轴的轴径、轴伸长度严格匹配实物的安装公差，能直接对接标准的联轴器、塑料齿轮等传动零件，不需要二次调整尺寸；机壳部分还原了金属冲压外壳的圆角过渡与侧面的安装定位槽，对应实际使用时的卡装固定方式，底部的端盖卡扣结构也完整复刻，方便使用者拆解查看内部的电刷、磁瓦装配关系，做原理演示或者结构改进时可以直接调用相关特征。

安装边界的处理完全贴合工程实际需求：机壳的最大外轮廓尺寸、底部安装面的定位间距、输出轴的中心高度都和实测值保持一致，在做整机布局时，直接导入模型就能完成干涉检查，不需要反复核对二维图纸的尺寸链。外壳侧面的走线槽位置也做了精准还原，对应实际接线时的导线走向，避免装配时出现压线、走线空间不足的问题。从功能特性来看，模型还原了电机的实际装配层级，输出轴与轴承位的配合间隙、端盖与机壳的扣合量都按照实物的配合公差做了对应，做运动仿真时可以直接设置转动副，模拟实际工作时的轴系转动状态，不需要额外修补模型特征。对于需要做小型设备动力选型的结构工程师来说，这个模型可以直接放进装配体里验证安装空间，也能作为同类型电机建模的尺寸参考，省去自行测绘的时间成本，尤其是在做玩具类产品、小型自动化装置的方案设计阶段，能快速完成动力部分的布局匹配，核对传动链路的安装位置是否合理，避免后期打样出现尺寸不匹配的问题。
