螺旋放射状艺术曲面造型结构

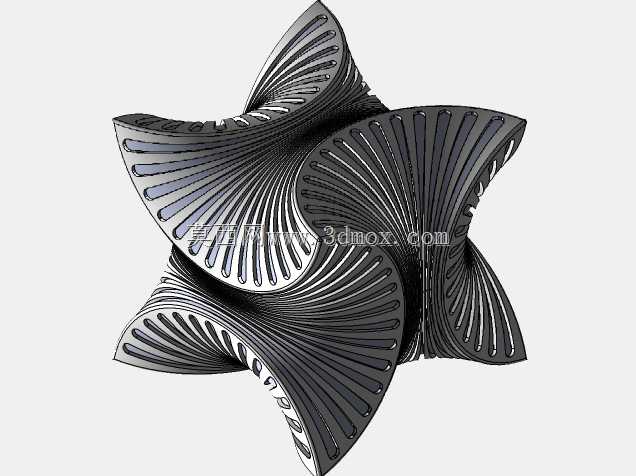

这类异形螺旋放射曲面结构，常应用于工业产品外观装饰件、文创展陈装置、工艺摆件的结构设计环节，也可作为机械设计领域曲面建模的典型练习案例，帮助从业者掌握复杂曲面的曲率控制、边界衔接技巧。从实际功能特性来看，该结构采用四向对称的螺旋扭转构型，每个曲面瓣片都沿中心轴线做渐变式扭转延伸，表面排布的放射状肋条既可以强化曲面的结构刚度，避免薄壁曲面在成型过程中出现翘曲变形，也能形成独特的光影折射效果，提升外观的视觉层次感。设计过程中需要先确定中心对称基准面，绘制四个方向的初始轮廓引导线，通过曲面放样、边界曲面命令生成基础扭转面，再对曲面衔接处做G2连续曲率过渡处理，保证相邻曲面拼接处无明显折痕，触感顺滑无突兀棱角。肋条结构采用曲面等距偏移加加厚的方式生成，肋条的宽度、深度随曲面扭转角度做渐变调整，靠近中心区域肋条排布更密集，向外延伸过程中肋条间距逐步放大，匹配整体结构的放射视觉逻辑。从安装边界来看，该结构整体为中心对称构型，底部可设置平整安装基准面，适配不同的安装基座，整体外轮廓的最大回转直径可根据实际使用场景做等比例缩放，若作为装饰摆件使用，可将整体尺寸控制在100-300mm区间，适配桌面摆放需求；若作为大型展陈装置构件，可放大至1000-2000mm尺寸，配合内部支撑骨架保证结构稳定性。曲面壁厚根据成型工艺调整，若采用3D打印工艺制作，壁厚可设置为1.5-2mm，兼顾结构强度与打印成本；若采用注塑工艺批量生产，需要在曲面背部增设加强筋结构，避免注塑过程中出现缩痕、变形问题，同时要预留拔模斜度，保证脱模顺畅。这类曲面结构的设计难点在于扭转过程中曲面曲率的连续控制，若引导线控制点设置不合理，很容易出现曲面褶皱、曲率突变的问题，建模时需要逐段调整引导线的控制点权重，反复校验曲面的曲率梳分布，保证整个曲面的曲率变化平缓均匀，没有突兀的拐点。表面的放射肋条需要与基础曲面做完全贴合处理，避免出现间隙或者重叠面，后续做布尔合并运算时才能保证实体结构的完整性，不会出现破面、烂面的问题。
