工业框架用2525T槽铝型材结构

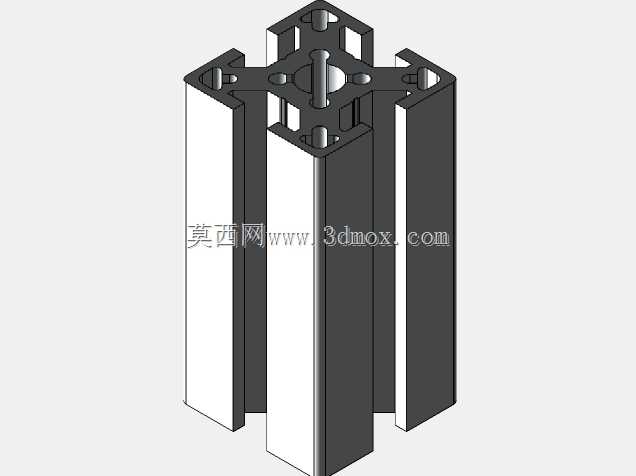

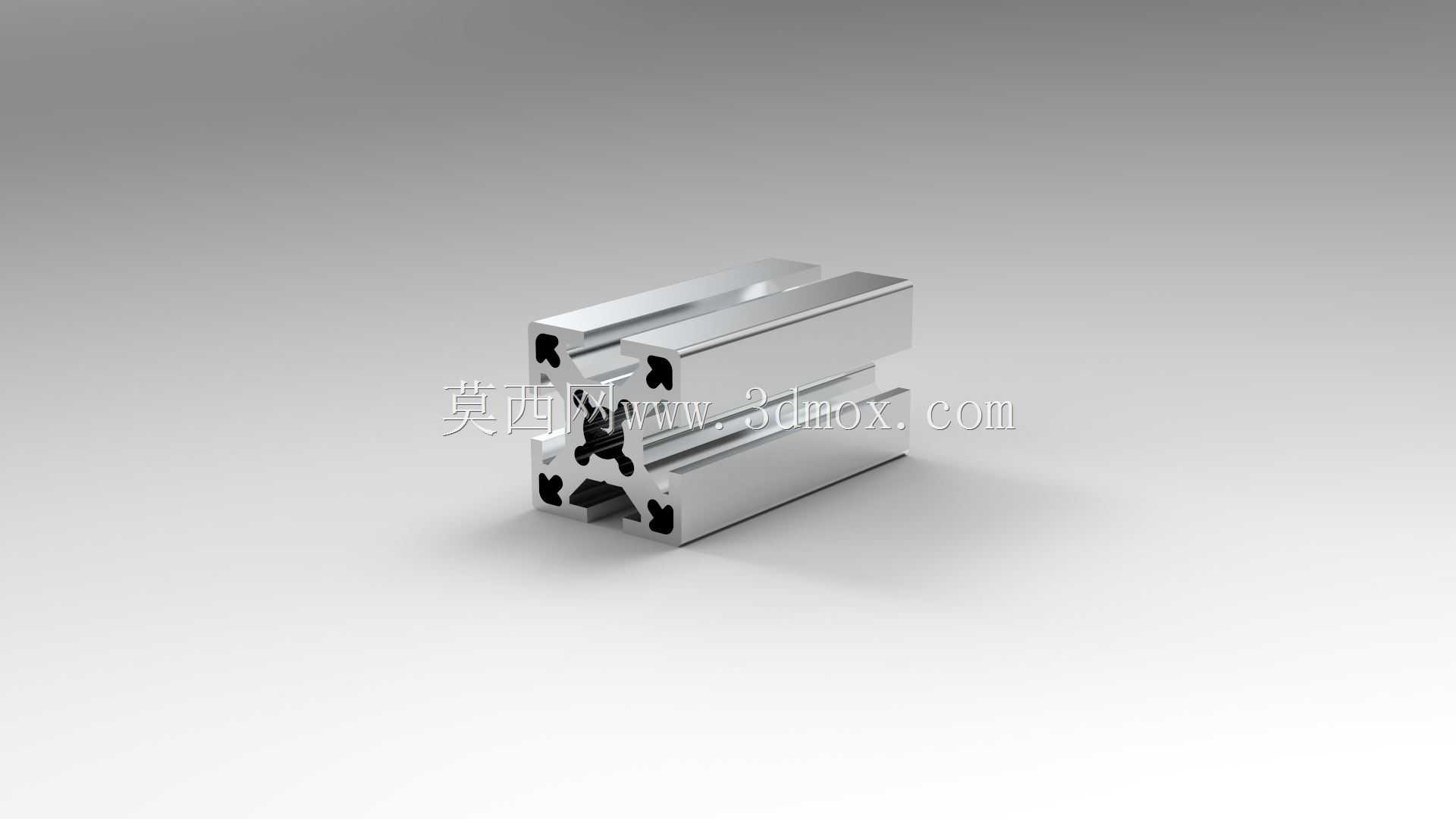

这款2525规格的T槽铝型材，是轻型自动化设备机架搭建场景里的常用构件，日常在桌面式小型检测工位、电子产线接驳台、实验室小型测试工装的框架搭建中应用频次极高，相比同截面的方管焊接结构，它无需做表面防锈处理，裁切后可直接通过配套紧固件完成组装，后期改造调整时不需要动火切割，拆装重组的灵活度能适配小批量定制设备的快速迭代需求。从截面结构来看，型材四个端面均设计有标准T型槽道，槽道内部的卡口尺寸经过适配，可直接卡入对应规格的T型螺栓、滑块螺母，不需要额外在型材上打孔攻丝，相邻型材垂直拼接时，搭配直角角码就能完成快速固定，槽道边缘做了圆弧过渡处理，既可以避免组装时划伤操作人员，也能让嵌入槽内的密封胶条、面板压条贴合更紧密，不会出现局部凸起导致的装配间隙。设计这款型材的三维结构时，首先要保证截面壁厚的均匀性，铝挤成型过程中如果壁厚差过大，冷却阶段很容易出现型材扭拧、弯曲的变形问题，因此内部加强筋的厚度和外壁保持一致，四个角的型腔对称分布，既保证了单位长度的承重能力，也能控制型材的整体重量，降低设备机架的整体负载。在安装边界方面，这款2525型材的外轮廓截面为25mm×25mm的正方形，单根型材的标准裁切长度可根据实际框架尺寸调整，拼接成框架时，相邻两根型材的对接端面需要保证平面度误差控制在0.1mm以内，避免拼接后出现框架整体歪斜的问题；T型槽的开口尺寸适配M5规格的紧固件，安装脚轮、蹄脚、层板托等配件时，可直接将配件的连接螺母滑入槽道内，调整到对应位置后锁紧即可，不需要对型材做二次加工。日常选型时，这类轻型铝型材适合搭建承重不超过50kg的小型框架结构，如果是跨度超过600mm的横梁部位，需要在型材型腔内部加装钢质衬套来提升抗弯强度，避免长期承重后出现横梁下挠的问题；型材表面的阳极氧化层厚度控制在10μm左右，常规车间环境下使用不会出现氧化锈蚀问题，如果是在有腐蚀性介质的化工场景使用，还可以选择做硬质氧化或者喷塑处理的同规格型材，提升耐蚀性能。
