机器人用滚轮式水平微型限位开关结构

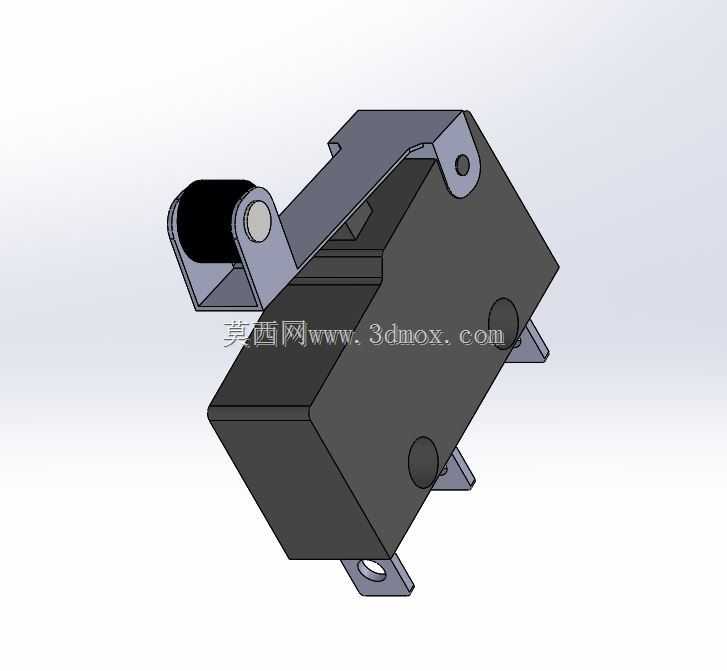

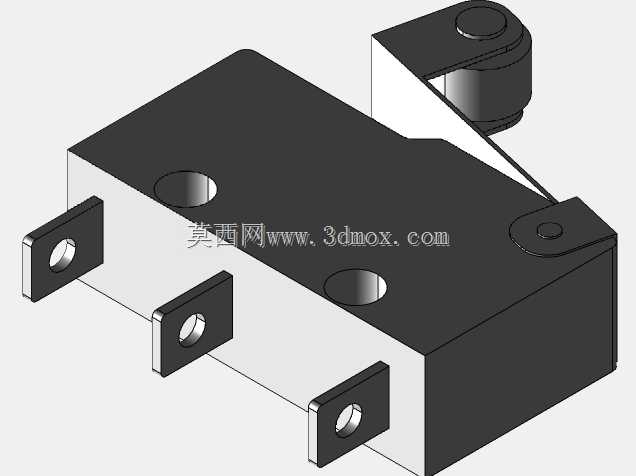

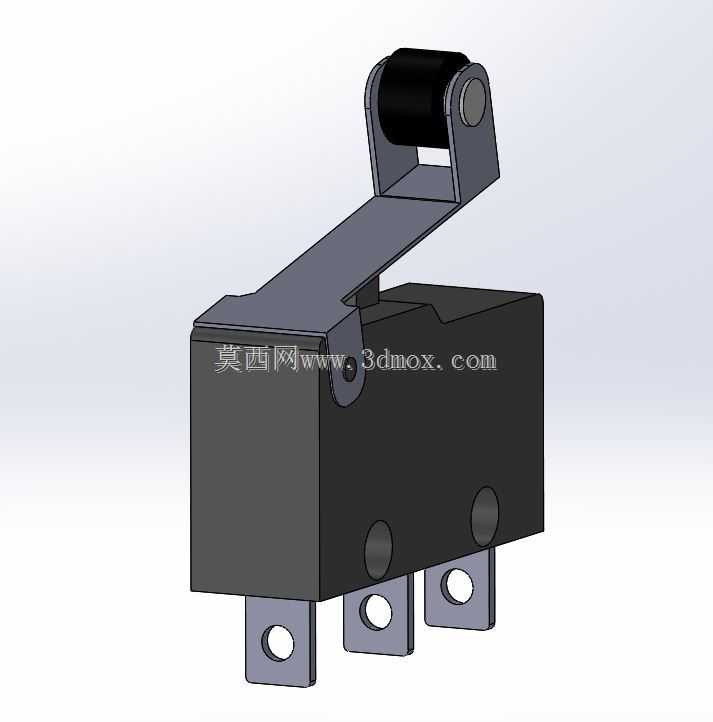

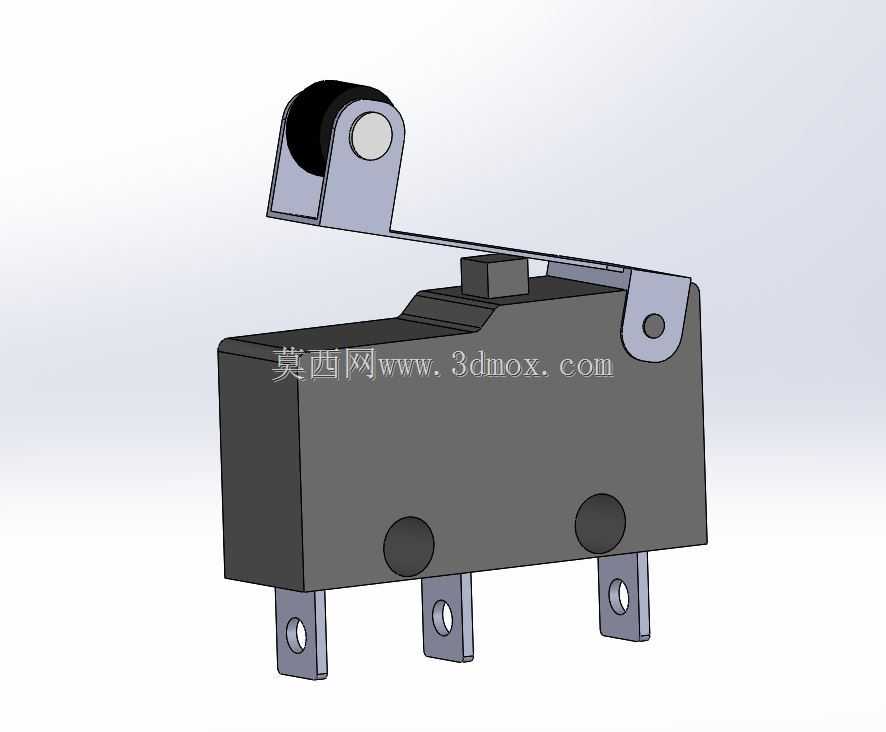

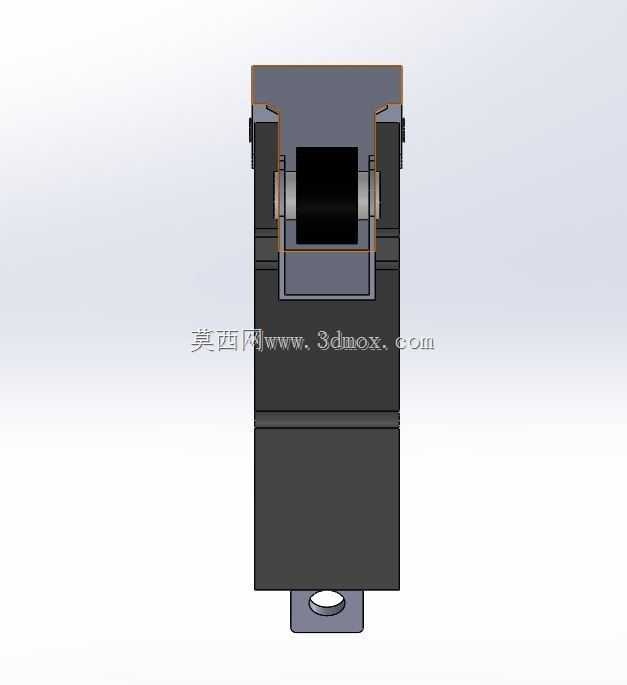

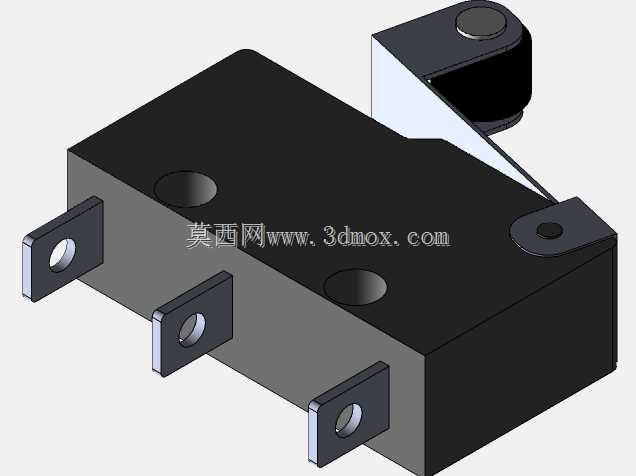

这款滚轮式水平微型限位开关，主要面向工业机器人末端执行机构、小型自动化输送线的工位到位检测场景设计，在机器人取放料工位、辊道输送线的工件阻挡定位环节，这类开关承担着行程边界触发、位置到位确认的核心作用，相比传统柱塞式限位开关，带滚轮的摆臂结构能大幅降低触发过程中对运动部件的硬摩擦损耗，适配机器人高速往复运动的工况需求。从结构设计逻辑来看，开关本体采用阻燃工程塑料壳体封装内部触点模组，底部三个带安装孔的固定引脚呈等距排布，引脚开孔尺寸适配M2规格的紧固螺丝，安装时可直接通过螺丝锁附在设备安装板上，不需要额外设计转接支架，安装孔的中心距严格匹配小型自动化设备常用的安装孔位标准，能直接替换同规格的传统微动开关。摆臂部分采用冷轧钢冲压成型后做发黑防锈处理，摆臂末端的滚轮采用耐磨POM材质内嵌金属转轴，滚轮的圆弧面接触设计，能让运动部件触发开关时的接触力沿摆臂转动方向平顺传递，避免侧向力对开关内部触点造成偏载损伤，摆臂的转动角度预留了足够的超程余量，即使运动部件过冲1-2mm也不会造成开关结构损坏。在功能特性上，这款开关属于水平触发方向的微型限位元件，触发力控制在0.5-1N区间，既不会因为触发力过大造成机器人末端负载额外增加，也不会因为触发力过小出现误触发情况，内部触点采用银合金材质，能满足频繁通断的工况使用寿命要求，开关的触发行程控制在2mm左右，复位精度能控制在0.1mm以内，完全能满足机器人工位定位的精度要求。设计过程中充分考虑了狭小安装空间的适配性，本体整体外形尺寸控制在长宽20mm以内、高度15mm左右，摆臂收起状态下整体外轮廓不会超出本体边界太多，能嵌入到机器人末端夹爪、小型辊道的侧边安装槽内，不会和周边运动部件产生干涉。开关的滚轮突出高度经过反复校核，既保证运动部件经过时能可靠触发，又不会因为突出量过大造成运动部件卡滞，摆臂的复位弹簧采用不锈钢材质，长期使用不会出现弹力衰减导致的复位失效问题，壳体的拼接缝隙做了错位密封设计，能阻挡车间环境中的粉尘进入内部触点区域，适配一般工业车间的使用环境。在实际选型应用中，这类开关常被布置在机器人行走轴的两端硬限位前侧作为软限位触发元件，也会安装在辊道输送线的工件停止位，当工件输送到指定位置时推动滚轮摆臂触发开关，给控制系统传递到位信号，控制输送线停止或者机器人启动取料动作，相比光电类传感器，这类机械式限位开关不受车间粉尘、光线干扰，可靠性更高，在有切削液、少量油污的工况下也能稳定工作，不需要频繁清洁维护。
