无接线盒NEMA17步进电机结构设计

在桌面级自动化设备、小型工业机器人关节、3D打印运动轴、小型雕刻机进给机构这类对安装空间有严格限制的场景里，NEMA17规格步进电机是应用频次极高的驱动元件，本次呈现的无接线盒款结构，正是针对紧凑安装空间做的优化设计。从实际选型适配角度看，这款电机取消了侧置接线盒结构，将绕组出线直接从电机本体端盖引出，能有效缩减电机整体的侧向占用空间，在多轴并排布置、安装腔侧壁距离电机安装面间隙不足10mm的结构里，不会出现接线盒与周边结构件干涉的问题，这也是很多紧凑结构设备放弃常规带接线盒款电机的核心原因。

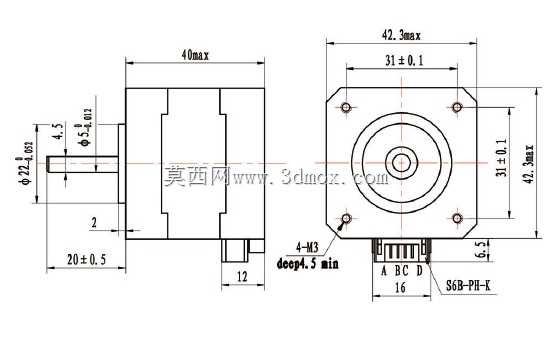

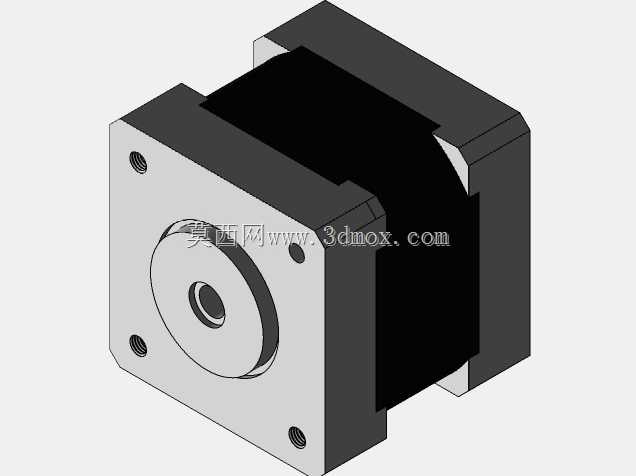

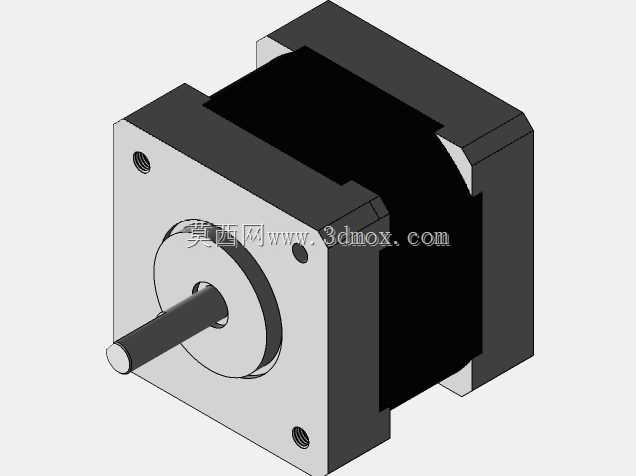

从功能特性上看，这款42mm机座规格的步进电机，保持了NEMA17标准的安装孔位布局，安装孔中心距为31mm，输出轴直径5mm，轴伸长度24mm，适配市面上绝大多数标准的同步轮、联轴器、行星减速箱安装接口，不需要额外做转接法兰设计，能直接替换同规格的常规带接线盒电机，降低设备改型的结构调整成本。设计过程中，电机本体采用方形机壳结构，四个安装面的平面度控制在0.05mm以内，保证安装时电机端面与设备安装板的贴合度，减少电机运行时的振动传导；端盖部分采用压铸铝合金材质，兼顾结构强度与散热性能，绕组工作产生的热量可以通过端盖快速传导到安装板上，避免长时间运行出现绕组过热丢步的问题。

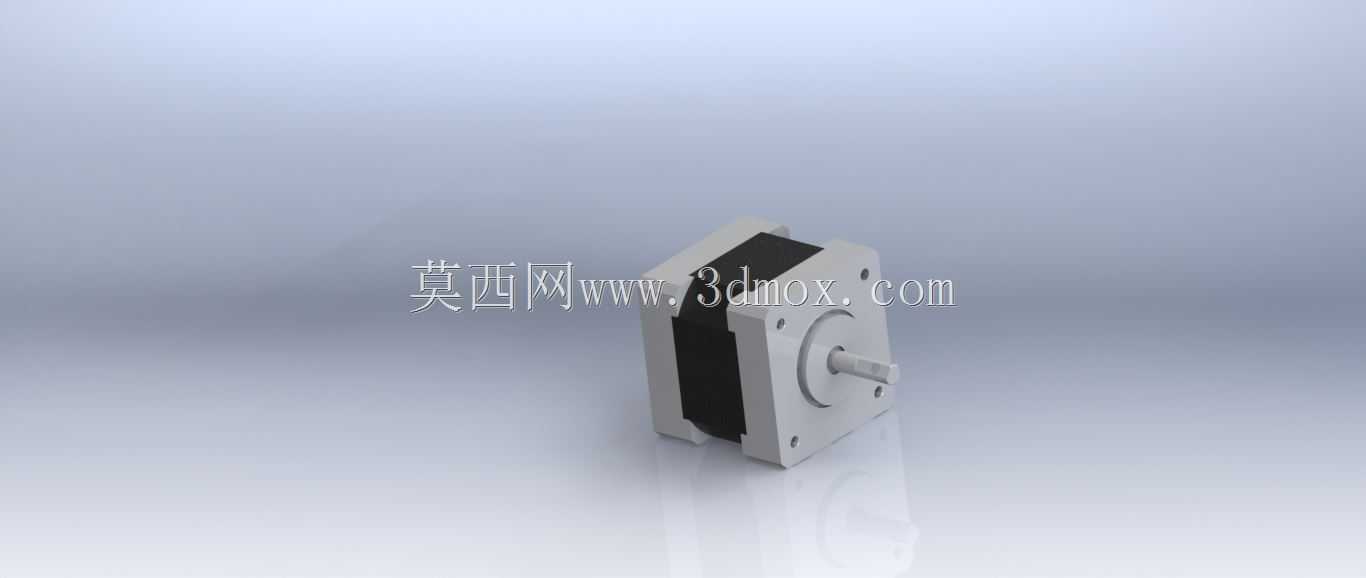

从安装边界维度考量，这款电机的总长度不含输出轴为40mm，选型时只需要预留轴伸长度加上联轴器的安装空间即可，不需要额外预留接线盒的弯折走线空间，出线方向可以根据设备内部走线需求灵活调整，不会像带接线盒款那样固定出线位置，在多轴堆叠的机械结构里，走线布置的灵活度更高。实际应用中，这类无接线盒的NEMA17步进电机常被用在桌面机械臂的关节驱动、小型传送带的动力驱动、点胶机的XYZ轴运动驱动场景，搭配对应的步进驱动器可以实现0.9度或1.8度的步距角控制，满足中低速运动场景下的定位精度要求，在负载不超过0.4N·m的工况下可以稳定运行，不需要额外加装散热结构。建模过程中严格遵循NEMA17的标准安装尺寸规范，所有配合面的公差都按照实际机加工精度设置，输出轴的键槽、安装孔的沉头深度都符合行业通用的安装标准，导入装配体后可以直接做干涉检查、安装模拟，不需要反复核对尺寸参数，能有效缩短结构设计阶段的选型验证周期。
