FRC赛事竞技机器人卡达通结构设计

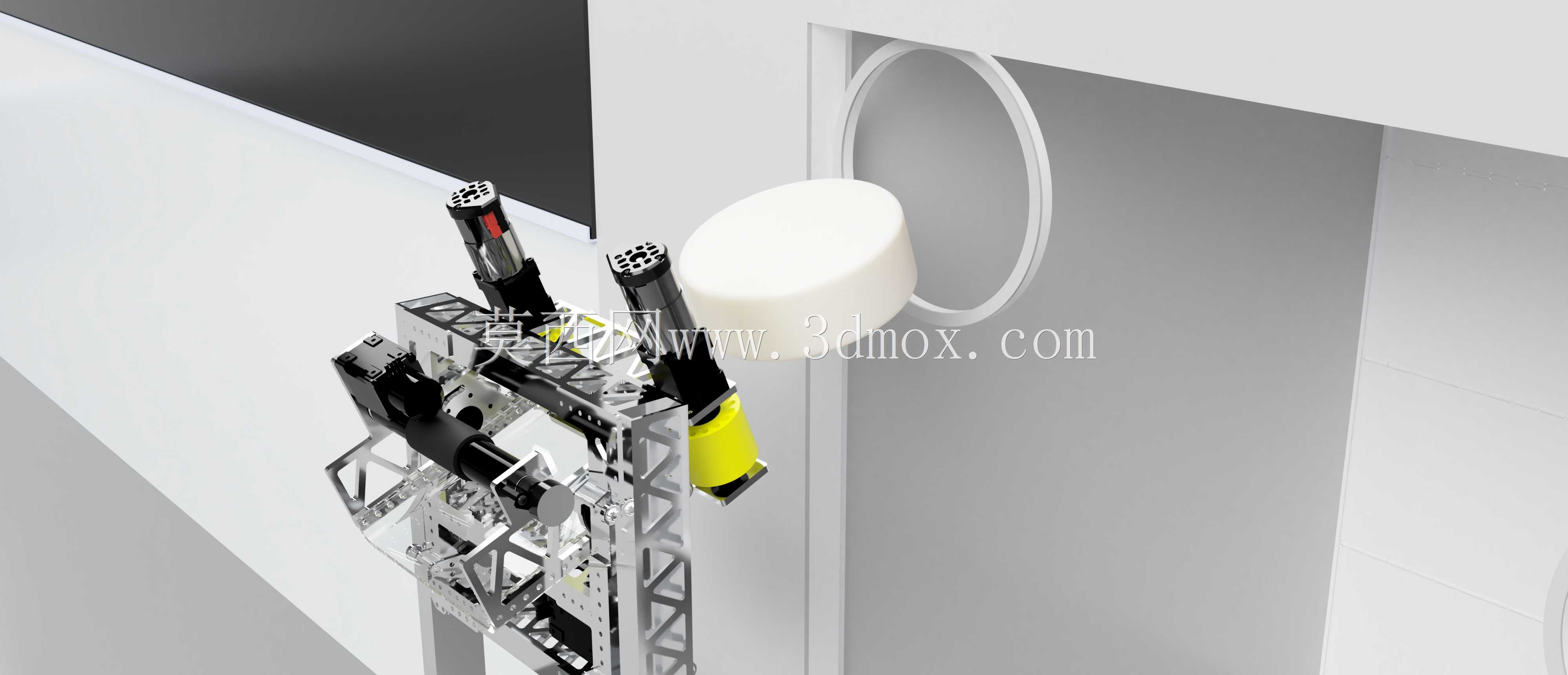

这款竞技机器人结构专为对抗类机器人赛事场景打造，核心服务于短周期高强度赛事的对抗需求，整体设计围绕赛事规则内的功能实现、对抗稳定性、快速维护性三个核心维度展开。从实际赛事应用来看，这类机器人需要在限定的赛场边界内完成物料拾取、投射、对抗防守、快速机动等多重任务，因此结构设计上优先考虑了载荷分布的合理性，将核心传动部件、动力单元集中布置在底盘中下部，降低整机重心，避免高速机动、对抗碰撞过程中出现侧翻风险。底盘部分采用框架式焊接结构，预留了标准的轮组安装接口，可根据不同赛事场地的地面摩擦系数，快速更换不同抓地性能的行走轮组，安装边界严格匹配赛事规则限定的整机尺寸要求，所有外伸部件均做了圆角防撞处理，既符合赛事安全规范，也能减少碰撞过程中的结构应力集中。上部执行机构采用模块化快拆设计，拾取、投射功能模块通过标准定位销与底盘框架连接，赛事间隙出现部件损坏时，可在极短时间内完成模块更换，无需拆解整机走线与核心传动结构。传动路径设计上尽可能缩短动力传输距离，动力单元输出端直接连接执行机构输入端，减少中间传动环节的动力损耗，同时在传动啮合部位预留了足够的调整间隙，可根据现场工况快速调整传动张紧度，避免长时间对抗运行后出现传动打滑、部件卡滞问题。整机的走线全部内嵌在框架型材的预留槽内，外部设置耐磨护板遮挡，既避免对抗过程中线缆被剐蹭断裂，也能减少外露线缆对机构运动的干涉。从结构强度角度，所有受力连接部位均做了加厚处理，非受力区域则做了镂空减重设计，在保证整机结构刚度满足对抗冲击要求的前提下，尽可能降低整机自重，提升机动性能。安装接口全部采用通用标准件规格，现场维护时无需准备特殊规格工具，即可完成所有部件的拆装调整，适配赛事现场快节奏的调试、维修需求。
