基于二维草图构建的多关节工业机械臂

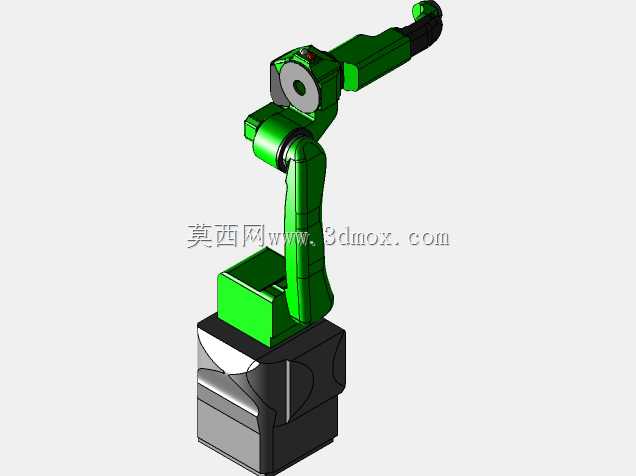

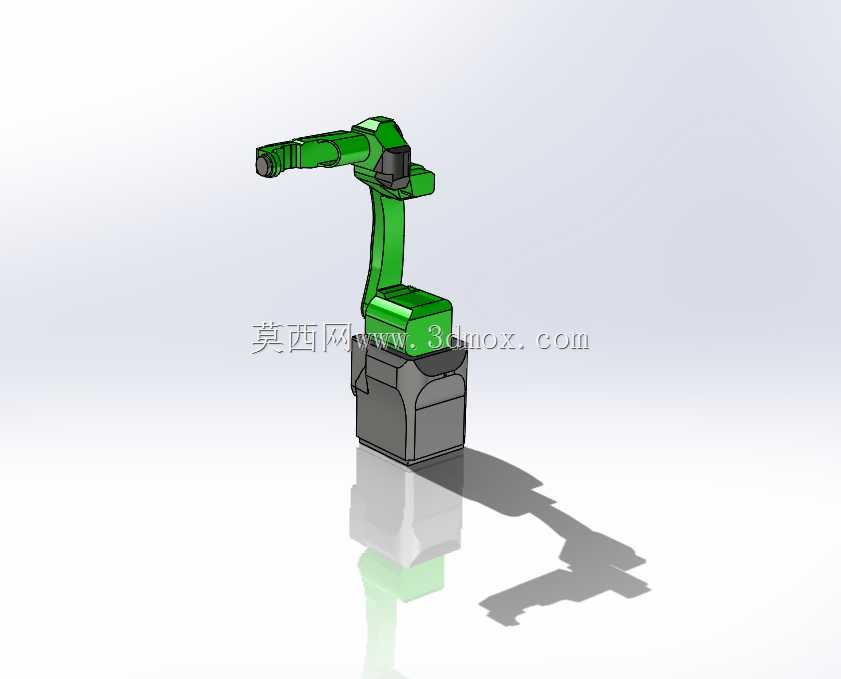

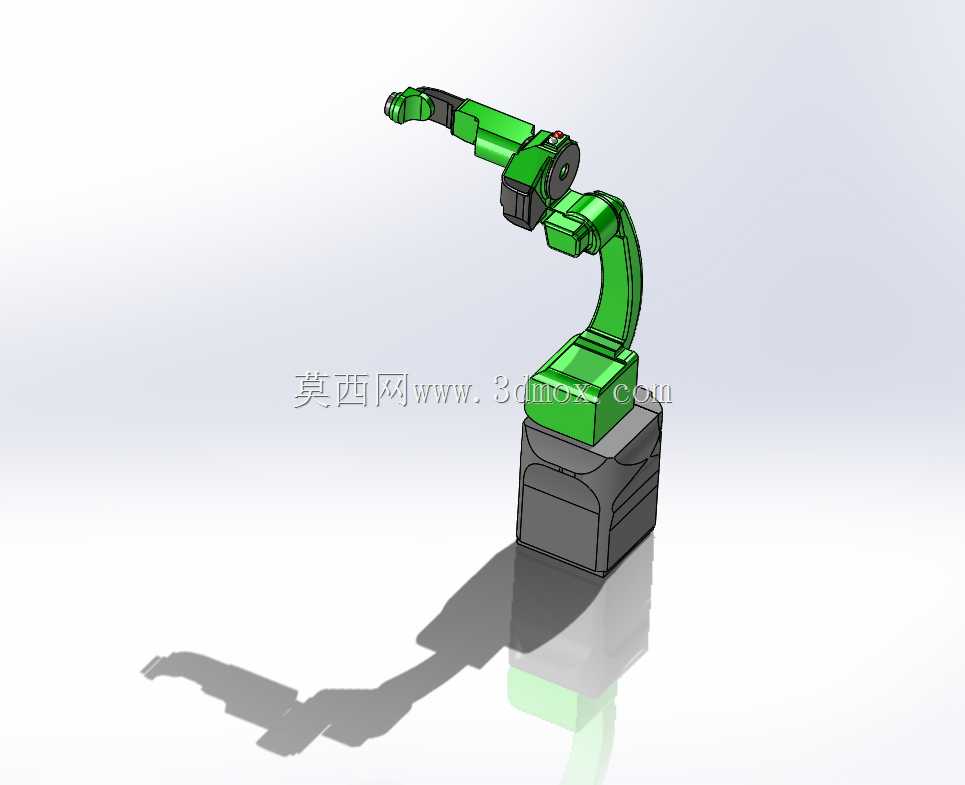

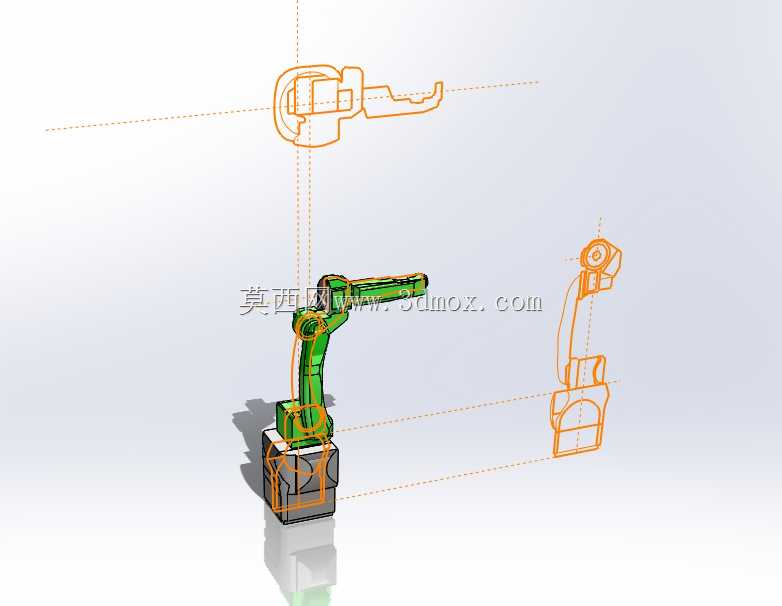

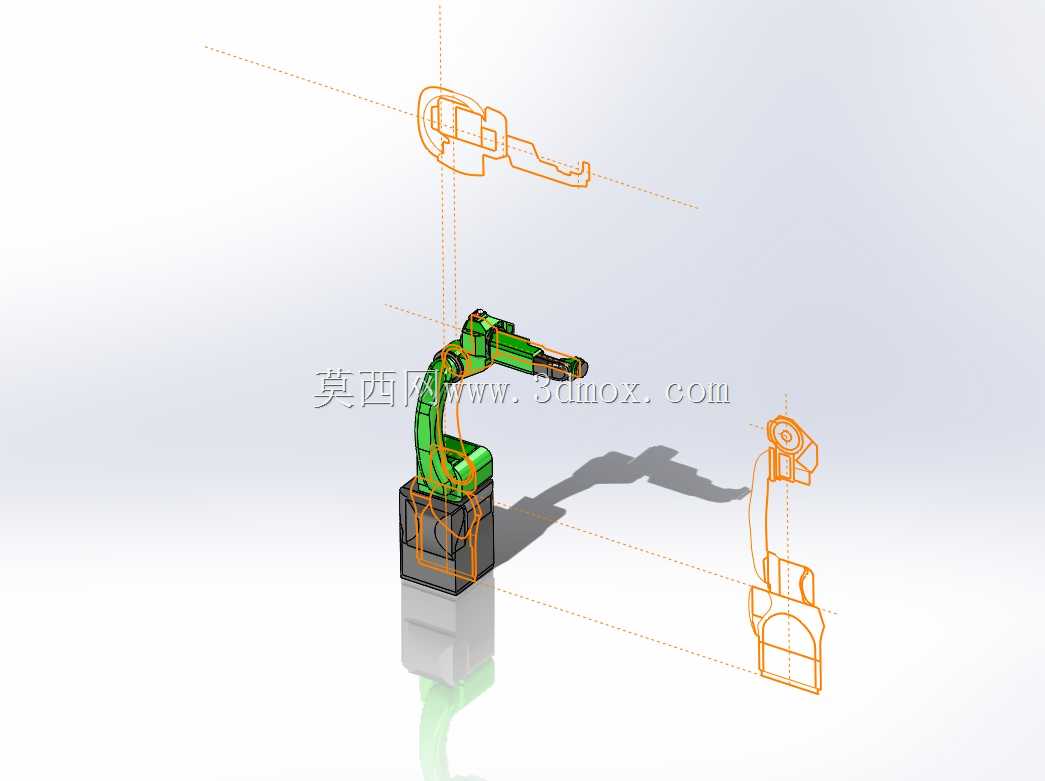

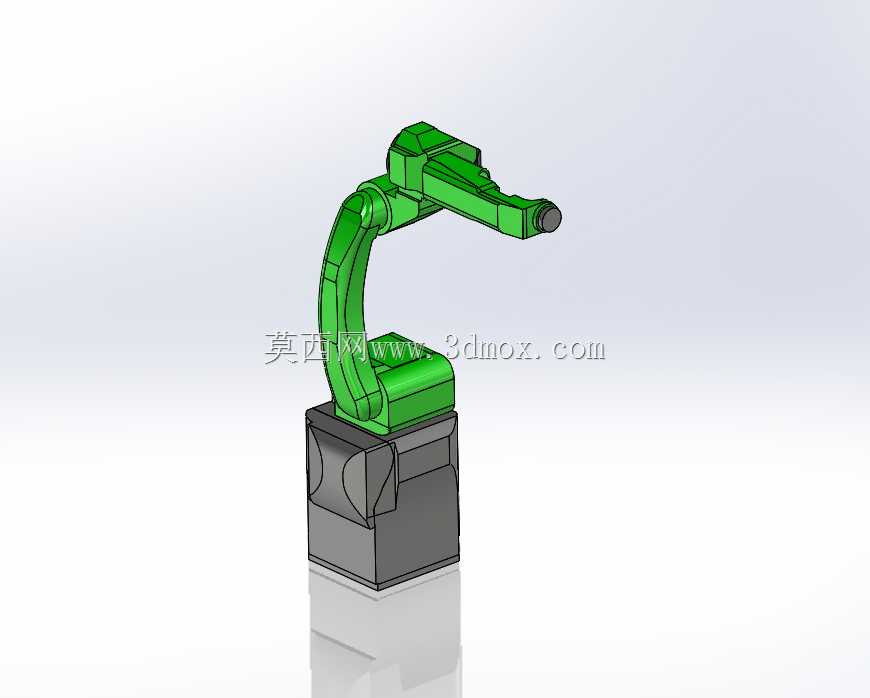

在自动化产线升级、精密装配工位改造的实际项目中，很多时候工程师拿到的只有早期方案阶段的二维轮廓草图，没有现成的三维数模可供选型参考，这时候从二维线框到三维实体的建模能力，直接影响方案迭代的效率。这款多关节机械臂的建模过程，完全贴合工程现场的实际设计逻辑：先以等轴测视图为基准，对齐三个正交方向的二维草图轮廓，确定各关节的回转中心轴线，再逐段拉伸生成大臂、小臂、底座的实体结构，过程中反复核对各运动段的干涉边界，避免后续运动仿真时出现关节碰撞。从实际应用场景来看，这类构型的机械臂多用于3C电子行业的小零件分拣、实验室样本转运、轻型工装的上下料工位，负载等级属于轻载范畴，作业半径覆盖常规桌面级工位的操作范围，底座安装尺寸适配常见的铝型材工作台台面，不需要额外做大型混凝土基础固定，安装时只需保证底座安装面的平面度公差在0.1mm以内，就能满足重复定位精度的基础要求。设计过程中没有做冗余的外观装饰结构，所有轮廓都优先服务于运动功能：大臂的弯折角度是根据常见工位的高低落差确定的，保证末端执行器能覆盖从工作台面到上层料架的垂直作业区间，小臂的长度匹配水平方向的最远取料距离，关节处的走线槽预留了足够的弯曲半径，避免机械臂往复运动时拉扯内部线缆。建模时特意保留了原始二维草图的参考线，方便后续做结构改型时快速调整臂长参数，不需要重新绘制基础轮廓，对于需要快速出方案的前期项目沟通环节，这种建模方式能大幅缩短数模调整的周期，同时各段结构的壁厚、关节连接处的安装孔位都参考了现有同负载等级机械臂的成熟参数，保证模型导出后能直接用于方案演示、工位布局模拟，甚至可以作为后续详细结构设计的基础框架，不需要从零开始搭建运动骨架。在做安装边界校核时，要注意机械臂全伸展状态下的外围轮廓尺寸，预留出至少100mm的安全间隙，避免运行时和周边的料架、防护栏发生剐蹭，底座的固定孔位采用对称分布设计，适配不同规格的安装法兰，不管是正装在工作台面还是倒装在机架横梁上，都能快速完成安装定位。
