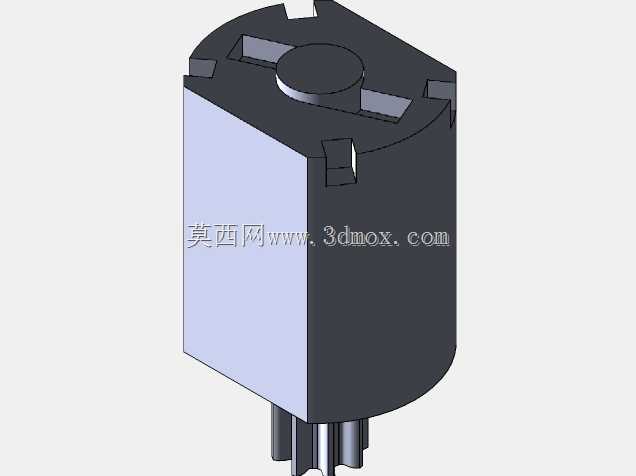

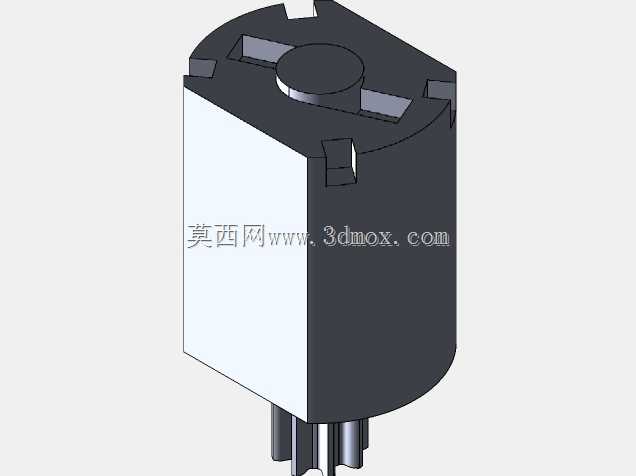

这款微型驱动马达的结构设计,主要面向小型拼装模型、桌面级自动化演示装置、学生科创竞赛作品这类对动力部件体积有严格限制的应用场景,在实际选型中,这类小尺寸动力件往往需要兼顾安装便捷性与输出稳定性,很多小型装置的结构布局紧凑,留给动力部件的安装空间十分有限,因此设计阶段就需要把安装边界、外形干涉问题放在首位考虑。从结构特性来看,该马达采用方壳结合圆弧侧边的外形设计,顶部预留的卡槽结构可直接与对应规格的安装支架卡接固定,无需额外设计复杂的压装固定结构,能大幅降低配套装置的结构设计难度,输出轴从壳体底部居中伸出,轴径与常见的小型塑料齿轮、同步带轮内孔尺寸匹配,可直接完成传动对接,减少轴连接的适配工作量。设计过程中,壳体的壁厚经过反复校核,既保证壳体对内部转子、绕组结构的防护强度,避免装配或使用过程中壳体受挤压变形干扰内部转子运转,又尽可能压缩整体外形尺寸,控制整体占用空间;顶部的端盖与主壳体采用卡扣配合结构,装配时无需额外紧固件,可直接压合完成组装,能有效提升批量装配的效率,端盖上预留的槽位同时兼顾了内部绕组的散热需求,在马达持续运转时,可通过槽位形成微小的空气对流,带走内部绕组产生的热量,避免长时间运转出现过热降效的问题。在安装边界上,该马达的方形主体侧边可直接贴合安装基面固定,圆弧侧边则可适配圆形安装孔位的固定场景,两种安装方式都不需要额外设计转接件,输出轴的伸出长度经过优化,既保证与传动件的配合长度足够,不会出现传动打滑的问题,又不会因为轴伸过长导致运转时出现轴端跳动,影响传动精度。实际应用中,这类马达常作为小型履带模型、迷你传动演示台、桌面小机械装置的动力源,可根据负载需求搭配不同减速比的齿轮组,调整输出转速与扭矩,适配不同的负载工况;壳体的外形设计同时兼顾了外观整洁性,外露面无多余的凸起结构,安装后不会与周边的结构件产生干涉,布线时供电导线可从顶部端盖的槽位引出,顺着壳体侧边排布,不会被端盖压损导线绝缘层,也不会让导线外露杂乱影响整体装置的布局。
- 上一篇:木质双缸动力演示装置结构设计
- 下一篇:高精度CNC机床用数控触摸探测头结构
- 全部评论(0)
- 模板大小: 1.64 MB
- 售价:5金币
- 下载次数: 143
- 系统要求: SOLIDWORKS,STEP / IGES,STEP / IGES
- 软件分类: 电机
